參考價格
1-5萬元型號
QZ-0041品牌
江蘇秋正新材產地
連云港樣本
暫無純度：
99%以上目數：
3000看了鎂橄欖石微晶玻璃的用戶又看了
留言詢價
電話詢價
虛擬號將在 180 秒后失效
使用微信掃碼撥號

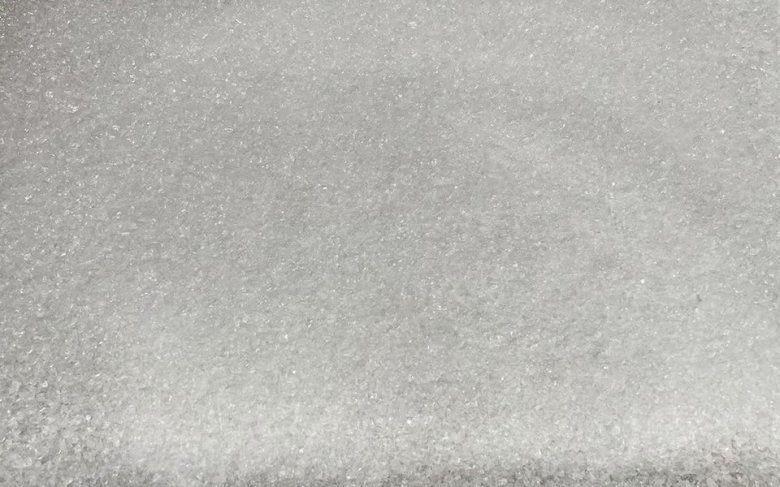

鎂橄欖石微晶玻璃（ForsteriteGlass-Ceramics）是以鎂橄欖石（化學式：Mg?SiO?）為主晶相的玻璃陶瓷材料，通過基礎玻璃受控析晶形成，具有高強度、低介電損耗及優(yōu)異的耐熱性。以下是其關鍵特性、制備工藝及應用進展的綜合分析，結合**研究數據：
一、核心特性與結構
1.主晶相與性能優(yōu)勢
-主晶相：鎂橄欖石（斜方晶系），常伴生頑火輝石等副晶相。
-力學性能：抗折強度達95MPa（石棉廢石基），高碳鉻鐵渣基陶瓷骨料抗壓強度可達281.1MPa。
-熱穩(wěn)定性：低熱膨脹系數（與硅芯片匹配），適用于高溫環(huán)境（如深地隧道）。
-光學性能：通過控制晶粒尺寸（≤80nm），可見光透過率≥85%，滿足電子蓋板需求。
2.缺陷調控機制
-晶界玻璃相填充尖晶石-鎂橄欖石間隙，提升致密度并降低吸水率（*低0.03%）。
-過量Mg2?或TiO?會導致輝石相減少、鎂橄欖石過量析出，力學性能下降。
二、制備工藝與技術突破
1.固廢資源化配方設計
-原料來源：粉煤灰殘渣（含氟成核劑）、石棉礦山廢石、高碳鉻鐵渣（利用率77.6%）、冶金熔渣（鎳鐵渣+高爐渣）。
-晶核劑優(yōu)化：
-氟硅酸鹽：降低玻璃熔融溫度，促進鎂橄欖石析晶。
-TiO?復合摻雜（2-4wt%）：細化晶粒至亞微米級，提升透光性。
2.燒結與析晶控制
-溫度影響：
-石棉廢石體系：1300℃燒結時線收縮率11.2%、體積密度2.78g/cm3**。
-高碳鉻鐵渣體系：1500℃保溫3h，形成尖晶石-鎂橄欖石交織結構。
-熱處理制度：
-一步晶化法：熔渣直接冷卻至900℃結晶+650℃退火，簡化流程。
-分步晶化：核化807℃/2h→晶化960℃/3h，避免雜相生成。
三、性能優(yōu)化關鍵因素
1.組分調控
-MgO含量：8-12mol%時平衡熔體粘度與析晶度，過量（>14%）則生成雜相。
-Li?O/Na?O比例（25-50%）：提升離子交換深度，增強表面壓應力。
2.晶體協同效應
-含鈉霞石相+鎂橄欖石+TiO?晶相（銳鈦礦/金紅石）共析，形成致密結構，兼具高強與高透光性。
-頑火輝石副相增加（燒結溫度↑），可提升韌性但過量降低強度。
四、應用領域拓展
1.電子封裝與蓋板
-高頻基板：低介電常數（ε?<6）、低損耗（tanδ<10?3），適配5G通信。
-終端蓋板：離子交換后表面壓應力>500MPa，抗跌落性能提升30%。
2.耐熱結構件
-深地高溫環(huán)境骨料（80℃養(yǎng)護）：界面過渡區(qū)致密化，抗壓強度>280MPa。
-發(fā)動機涂層：耐溫>900℃，熱震穩(wěn)定性優(yōu)異。
暫無數據！
氧化鑭對氧化鋯增強二硅酸鋰的影響氧化鑭對氧化鋯增強二硅酸鋰的影響協同增強、微結構再細化、光學-化學穩(wěn)定性折中在微晶玻璃陶瓷領域，二硅酸鋰微晶玻璃因兼具高強度、良好透光性和生物相容性，成為牙科修復、精密
在電子元器件封裝、電力絕緣件、精密模具制造等領域，環(huán)氧樹脂澆注工藝至關重要。然而，“開裂”猶如夢魘，困擾著無數工程師。當您反復調整固化劑比例、優(yōu)化升溫曲線、甚至懷疑樹脂本身時，是否忽略了那個默默承載超
粒徑越大越能打！球形氧化鋁的“體重”如何決定導熱球形氧化鋁的粒徑與導熱系數的強關聯80μm為何成為散熱性能的黃金分割點？當全球頂尖實驗室用電鏡鎖定那顆 80微米的球形氧化鋁，導熱系數指針瞬間飆升至 4
什么是可伐合金可伐合金封劑通常是指用于可伐合金封接的材料或試劑，其主要作用是在可伐合金與其他材料（如玻璃、陶瓷等）之間形成良好的密封連接，確保封接處具有良好的氣密性、機械強度和穩(wěn)定性等。封劑的類型玻璃
鎂橄欖石微晶玻璃的工作原理介紹？鎂橄欖石微晶玻璃的使用方法？鎂橄欖石微晶玻璃多少錢一臺？鎂橄欖石微晶玻璃使用的注意事項鎂橄欖石微晶玻璃的說明書有嗎？鎂橄欖石微晶玻璃的操作規(guī)程有嗎？鎂橄欖石微晶玻璃的報價含票含運費嗎？鎂橄欖石微晶玻璃有現貨嗎？鎂橄欖石微晶玻璃包安裝嗎？
手機版：
工商已核實
