出口直徑：
DN32進口直徑：
DN50泵軸位置：
其他驅動方式：
液壓輸送物料：
-連接方式：
其他材質：
其他口徑：
-壓力：
30mpa設計標準：
-看了臥式過程液壓隔膜泵的用戶又看了
留言詢價
虛擬號將在 180 秒后失效
使用微信掃碼撥號
產品概述
過程隔膜泵是我公司在三缸往復泵和液壓隔膜計量泵的技術基 礎上研制的，現已形成系列產品。該系列產品流量大、工作壓力高、脈動小，同時結構上融合了液壓隔膜計量泵的特點，具有隔膜限位補 油，雙隔膜破裂檢測報警及均流無沉積，零泄漏等優點。采用低速隔膜 泵，可以輸送含有顆粒的漿料(如礦漿、水煤漿、泥漿等),也稱為“ 漿料泵”;采用中速隔膜泵，可石油開采、石油化工、電力、化工等 行業的污水輸送以及腐蝕性及非腐蝕性介質的輸送，可以制成注水泵 、試壓泵、酸泵、堿泵、鹽泵、液氨泵、甲銨(氨基甲酸銨)泵、注 聚泵、注醇泵、工業用泵、農業用泵、高溫泵、低溫泵等。
過程隔膜泵一般以三缸隔膜泵提供，也可以單缸或多聯形 式提供本樣冊按三缸形式提供參數。

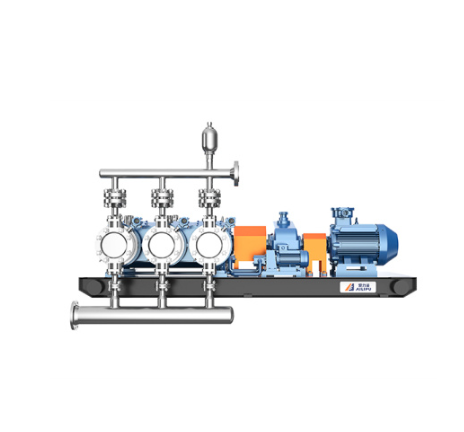

泵組主要由傳動箱、隔膜泵頭、減速機、變頻電機、安全閥、緩沖器、潤滑油泵及監測控制系統等部分組成。本泵通過調節變頻器來改變泵速達到無級調節泵的流量，滿足工藝流程要求。傳動裝置、減速機、電動機通過聯軸器連接，分別組裝在鋼制底座上便于起吊和安裝。
傳動端
1、小功率泵的傳動箱與減速箱共體，采用雙斜齒輪減速機構進行減速， 大功率泵則與減速機分體，合理布局。
2、 傳動箱體采用高牌號的鑄鐵澆鑄，具有良好的吸震型和抗變形性。
3、 曲軸采用高強度合金鍛材和多點支承，其抗彎抗疲勞性好、承載能 力強。
4、小功率泵連桿大小頭軸瓦采用巴氏軸承合金，小頭襯套采用高強度 耐用銅基合金；大功率泵連桿大小頭均采用滾動軸承，具有免維修、運行壽命長等特點。
5、連桿摩擦副及十字頭采用油壓式強制潤滑。
液力端
1、 液力端的缸體、缸蓋均采用鍛件制造，避免高壓體內滲漏。
2、采用新型的三閥結構：液壓油腔設置了限位補油機構實現適時自動補油，既保證液壓腔內液壓油的充滿度，又避免補油過量，防止液壓沖能；放氣安全閥是放氣閥和安全閥的組合體，放氣閥能使液壓腔內液壓油保持純液體，提高泵的容積效率，安全閥是為流程管線一旦有阻而自動開啟，保護泵和管線安全。
3、 利用流程壓力，實現了隔膜破裂壓敏式報警技術，隔膜破裂后，2s內發出報警信號，及時停車，或切換備用泵。避免液壓油流入管道，產生污染和事故。
4、 柱塞密封采用用活塞環密封代替填料密封，由易損件改成常規件，使用壽命可達3年以上，避免更換填料。活 塞缸套經高溫淬火和精磨加工獲得，提高了密封元件使用壽命。
5、 活塞與十字頭連接增設中間段接桿，實現無需卸下缸套輕松拆裝活塞環，接桿采用卡板式連接。
6、泵頭及閥件配有不同材質，滿足強腐蝕、高磨蝕特殊使用要求。
潤滑系統
1、傳動箱設置獨立潤滑系統，由齒輪泵提供充足潤滑油，保證運動件的潤滑效果；
2、油管路配有壓力表、安全閥、粗精過濾器，確保潤滑油潔凈高效。
減 速 機
選用傳動效率高、運行噪聲低的硬齒面減速機，小功率一般采用自然風冷，大功率減速機一般采用軟化水進行冷卻。
產品特點
1.泵為雙隔膜，可滿足絕無泄露的特點，整機效率高。
2.泵雙隔膜設置，并帶有隔膜破裂監測功能，實現就地或信號遠傳報警并聯鎖停泵功能。
3.泵的流量調節采用變速調速實現，調節范圍：30%-100%。
4.流量穩態精度≤1%，流量復現性和線性度≤2%。
產品參數
型號(Model) | 額定流量 (m3/h) | 壓力 (Mpa) | 柱塞直徑 (mm) | 行程 (mm) | 泵速 (min2) | 電機功率 (Kw) | 進出口直徑匯總管 口徑 |
3WM95-1.5/30 | 1.5 | 30 |
32 |
95 | 123.1 | 18.5 | 進DN50,出DN32 |
3WM95-4.7/30 | 1.8 | 30 | 138.5 | 18.5 | 進DN65,出DN40 | ||
3WM95-2.2/25 | 2.2 | 25 | 185 | 22 | 進DN65,出DN40 | ||
3WM95-2.4/20 | 2.4 | 20 |
40 | 123.1 | 18.5 | 進DN65,出DN40 | |
3WM95-2.7/20 | 2.7 | 20 | 138.5 | 22 | 進DN80,出DN50 | ||
3WM95-3.6/16 | 3.6 | 16 | 185 | 22 | 進DN80,出DN50 | ||
3WM95-3.7/12.5 | 3.7 | 12.5 |
50 | 123.1 | 18.5 | 進DN80,出DN50 | |
3WM95-4.2/12.5 | 4.2 | 12.5 | 138.5 | 22 | 進DN100,出DN50 | ||
3WM95-5.5/10 | 5.5 | 10 | 185 | 22 | 進DN100,出DN50 | ||
3WM95-5.9/8 | 5.9 | 8 |
63 | 123.1 | 18.5 | 進DN100,出DN50 | |
3WM95-6.6/8 | 6.6 | 8 | 138.5 | 22 | 進DN125,出DN65 | ||
3WM95-9/63 | 9.0 | 6.3 | 185 | 22 | 進DN150,出DN80 | ||
3WM95-7.3/6.3 | 7.3 | 6.3 | 70 | 123.1 | 18.5 | 進DN125,出DN80 | |
3WM95-8.2/6.3 | 8.2 | 6.3 | 138.5 | 22 | 進DN125,出DN80 |
型號(Model) | 額定流量 (m2/h) | 壓力 (Mpa) | 柱塞直徑 (mm) | 行程 (mm | 泵速 (min2) | 電機功率 (KW) | 進出口直徑匯總管 口徑 |
3WM120-1.9/40 | 1.9 | 40 | 32
| 120 | 123.1 | 30 | 進DN65,出DN40 |
3WM120-2.2/40 | 2.2 | 40 | 138.5 | 37 | 進DN65,出DN40 | ||
3WM120-2.9/30 | 2.9 | 30 | 185 | 37 | 進DN80,出DN50 | ||
3WM120-3.0/30 | 3.0 | 30 | 40 | 123.1 | 37 | 進DN65,出DN40 | |
3WM120-3.4/30 | 3.4 | 30 | 138.5 | 37 | 出DN5( | ||
3WM120-4.5/25 | 4.5 | 25 | 185 | 45 | 進DN100,出DN50 | ||
3WM120-4.7/20 | 4.7 | 20 | 50
| 123.1 | 37 | 進DN100,出DN65 | |
3WM120-5.3/20 | 5.3 | 20 | 138.5 | 45 | 進DN100,出DN50 | ||
3WM120-7.0/16 | 7.0 | 16 | 185 | 45 | 進DN125,出DN65 | ||
3WM120-7.5/12.5 | 7.5 | 12.5 | 63
| 123.1 | 37 | 進DN125,出DN80 | |
3WM120-8.4/12.5 | 8.4 | 12.5 | 138.5 | 45 | 進DN125,出DN80 | ||
3WM120-11.2/10 | 11.2 | 10 | 185 | 45 | 進DN125, 出 D N 8 ( | ||
3WM120-9.2/10 | 9.2 | 10 | 70
| 123.1 | 37 | 進DN150,出DN80 | |
2WM120-10.4/10 | 10.4 | 10 | 138.5 | 45 | 進DN150,出DN80 | ||
3WM120-13.8/8 | 13.8 | 8 | 185 | 45 | 進DN150,出DN100 | ||
3WM120-12/8 | 12 | 8 | 80
| 123.1 | 37 | 進DN150,出DN100 | |
3WM120-13.5/8 | 13.5 | 8 | 138.5 | 45 | 進DN150,出DN100 | ||
3WM120-15.2/6.3 | 15.2 | 6.3 | 90 | 123.1 | 37 | 進DN200,出DN100 | |
3WM120-17.2/6.3 | 17.2 | 6.3 | 138.5 | 45 | 進DN200,出DN125 |
型號(Model) | 額定流量 (m3/h) | 壓力 (Mpa) | 柱塞直徑 (mm】 | 行程 (mm) | 泵速 (min2) | 電機功率 (KW) | 進出口直徑匯總管 口徑 |
3WM125-2.7/40 | 2.7 | 40 | 40
| 125 | 105 | 30 | 進DN80,出DN50 |
3WM125-3.0/40 | 3.0 | 40 | 118.4 | 55 | 進DN80,出DN50 | ||
3WM125-3.8/40 | 3.8 | 40 | 148 | 75 | 進DN100,出DN50 | ||
3WM125-2.3/25 | 2.3 | 25 | 50
| 58.8* | 30 | 進DN80,出DN50 | |
3WM125-4.6/25 | 4.6 | 25 | 118.4 | 55 | 進DN100,出DN65 | ||
3WM125-5.8/25 | 5.8 | 25 | 148 | 75 | 進DN125,出DN65 | ||
3WM125-3.7/16 | 3.7 | 16 | 63
| 58.8* | 30 | 進DN100,出DN50 | |
3WM125-7.5/16 | 7.5 | 16 | 118.4 | 55 | 進DN125, 出DN80 | ||
3WM125-9.3/16 | 9.3 | 16 | 148 | 75 | 進DN150,出DN80 | ||
3WM125-6/10 | 6 | 10 | 80
| 58.8* | 30 | 進DN125, 出 DN65 | |
3WM125-12/10 | 12 | 10 | 118.4 | 55 | 進DN150, 出DN100 | ||
3WM125-15/10 | 15 | 10 | 148 | 75 | 進DN200,出DN100 | ||
3WM125-7.6/8 | 7.6 | 8 | 90
| 58.8* | 30 | 進DN125, 出DN80 | |
3WM125-15/8 | 15 | 8 | 118.4 | 55 | 進DN150,出DN100 | ||
3WM125-19/8 | 19 | 8 | 148 | 75 | 進DN200,出DN125 | ||
3WM125-9/6.3 | 9 | 6.3 | 100
| 58.8* | 30 | 進DN150,出DN80 | |
3WM125-19/6.3 | 19 | 6.3 | 118.4 | 55 | 進DN150,出DN100 | ||
3WM125-24/6.3 | 24 | 6.3 | 148 | 75 | 進DN250,出DN12i | ||
3WM125-15/4 | 15 | 4 | 125
| 58.8* | 30 | 進DN200,出DN100 | |
3WM125-30/4 | 30 | 4 | 118.4 | 55 | 進DN250,出DN150 | ||
3WM125-37/4 | 37 | 4 | 148 | 75 | 進DN300, 出DN150 | ||
3WM125-18/3.2 | 18 | 3.2 | 140
| 58.8* | 30 | 進DN200,出DN125 | |
3WM125-37/3.2 | 37 | 3.2 | 118.4 | 55 | 進DN300,出DN150 | ||
3WM125-46/3.2 | 46 | 3.2 | 148 | 75 | 進DN300,出DN200 | ||
3WM125-24/2.5 | 24 | 2.5 | 160
| 58.8* | 30 | 進DN250,出DN125 | |
3WM125-49/2.5 | 49 | 2.5 | 118.4 | 55 | 進DN300,出DN200 | ||
3WM125-61/2.5 | 61 | 2.5 | 148 | 75 | 進DN350,出DN200 |
型號(Model) | 額定流量 (m3/h) | 壓力 Mpa | 柱塞直徑 (mm) | 行程 (mm) | 泵速 (min') | 電機功率 (KW) | 進出口直徑匯總管 口徑 | |
3WM160-4.8/50 | 4.8 |
50 |
50 |
160 | 92.5 | 110 | 進DN100,出DN65 | |
3WM160-6.2/50 | 6.2 | 119.2 | 132 | 進DN125,出DN65 | ||||
3WM160-6.9/50 | 6.9 | 132 | 160 | 進DN125,出DN65 | ||||
3WM160-7.5/32 | 7.5 |
32 |
63 | 92.5 | 110 | 進DN125,出DN80 | ||
3WM160-9.5/32 | 9.5 | 119.2 | 132 | 進DN150,出DN80 | ||||
3WM160-11/32 | 11 | 132 | 160 | 進DN150,出DN80 | ||||
3WM160-7.7/20 | 7.7 |
20 |
80 | 59.2 | 75 | 進DN125,出DN80 | ||
3WM160-12/20 | 12 | 92.5 | 110 | 進DN150,出DN100 | ||||
3WM160-15/20 | 15 | 119.2 | 160 | 進DN200,出DN100 | ||||
3WM160-17/20 | 17 | 132 | 160 | 進DN200,出DN100 | ||||
3WM160-10/16 | 10 |
16 |
90 | 59.2* | 75 | 進DN150,出DN80 | ||
3WM160-15/16 | 15 | 92.5 | 110 | 進DN200,出DN100 | ||||
3WM160-20/16 | 20 | 119.2 | 160 | 進DN200,出DN125 | ||||
3WM160-22/16 | 22 | 132 | 160 | 進DN200,出DN125 | ||||
3WM160-12/12.5 | 12 |
12.5 |
100 | 59.2* | 75 | 進DN200,出DN125 | ||
3WM160-19/12.5 | 19 | 92.5 | 110 | 進DN250,出DN150 | ||||
3WM160-24/12.5 | 24 | 119.2 | 132 | 進DN300,出DN150 | ||||
3WM160-27/12.5 | 27 | 132 | 160 | 進DN250,出DN150 | ||||
3WM160-15/8 | 19 |
8 |
125 | 59.2* | 75 | 進DN250,出DN125 | ||
3WM160-30/8 | 30 | 92.5 | 110 | 進DN300,出DN150 | ||||
3WM160-39/8 | 39 | 119.2 | 132 | 進DN300,出DN150 | ||||
3WM160-43/8 | 43 | 132 | 160 | 進DN300,出DN150 | ||||
3WM160-24/6.3 | 24 |
6.3 |
140 | 59.2* | 75 | 進DN250,出DN125 | ||
3WM160-37/6.3 | 37 | 92.5 | 110 | 進DN300,出DN200 | ||||
3WM160-48/6.3 | 48 | 119.2 | 132 | 進DN300 出 DN200 | ||||
3WM160-53/6.3 | 53 | 132 | 160 | 進DN300,出 DN200 | ||||
3WM160-31/5 | 31 |
5 |
160 | 59.2* | 75 | 進DN250,出DN150 | ||
3WM160-49/5 | 49 | 92.5 | 110 | 進DN300,出DN200 | ||||
3WM160-63/5 | 63 | 119.2 | 132 | 進DN350,出DN200 | ||||
3WM160-70/5 | 70 | 132 | 160 | 進DN350,出DN200 | ||||
