中國粉體網訊 濾波器是基站射頻核心部件，其主要部件是使發送和接收信號中特定的頻率成分通過，而極大地衰減其他頻率成分�；緸V波器主要有金屬同軸腔體、陶瓷介質諧振和陶瓷介質三類。隨著5G技術的發展，陶瓷介質濾波器逐步替代傳統金屬腔體濾波器成為主流。
陶瓷介質濾波器的優勢
陶瓷介質濾波器是經粉體干壓燒結后，兩面覆銀作電極金屬化，經直流高壓極化后產生壓電效應。陶瓷片兩面形變后產生電場而具有串聯諧振特性。由于上述電磁波諧振發生在壓力陶瓷介質內部，不需要固定諧振器，因此介質濾波器的體積較小。
另一方面，由于微波陶瓷粉體較金屬腔體具有更高Q值的材料特性，大幅減小了插損，具有高帶外抑制、溫度漂移特性好、溫度適用范圍寬泛、多種形式的封裝結構和輸出接口形式的特點，滿足了基站濾波器小型化的發展趨勢，成為適配5G技術框架下，因頻段增加而設備濾波器需求數量的增加、對高頻諧振器Q值與功率容量的更高要求。

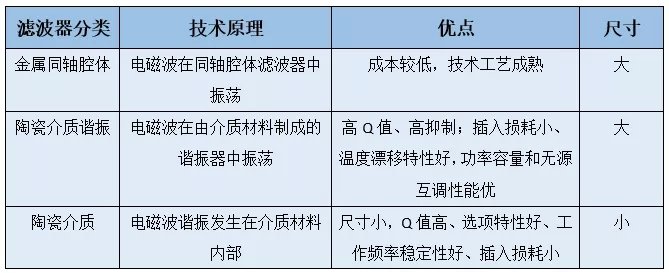

三種濾波器對比
陶瓷介質濾波器的生產

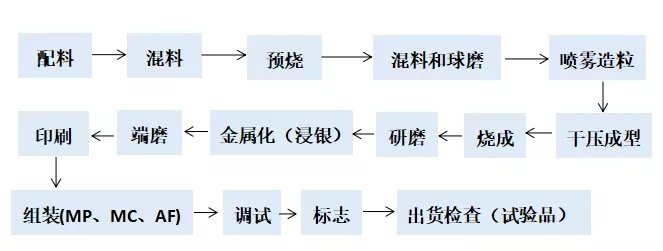

陶瓷介質濾波器生產工藝流程圖
陶瓷介質濾波器的上游原材料主要是陶瓷粉體和介質諧振器。陶瓷粉體對濾波器性能具有重要影響，高介電常數(εr)和低介質損耗（Q×F值）是核心性能指標。介質諧振器由陶瓷粉體材料制作而成，其優點是體積小、便于實現電路小型化、溫度穩定性高，以及使用上不受頻率限制（包括毫米波頻段）。高介電常數、低介質損耗和高Q值是核心性能指標。
陶瓷粉體不是自然界天然存在的，需要通過多種材料按照一定的比例鑄壓然后人工合成，制作工藝較為復雜。國內目前掌握陶瓷粉體生產工藝的廠商有國華新材料和燦勤科技等。
陶瓷濾波器的市場前景
5G基站向著小型化、輕量化和高集成化發展，Massive MIMO（大規模天線）技術使得天線的數量倍數增長，通道數達64甚至128個，因此對于濾波器的需求量將大量增加。陶瓷介質濾波器憑借高Q值，低插損，高介電，小尺寸、輕量化和低成本的優勢，成為5G基站濾波器的主流。
目前，四大基站終端中，華為和愛立信傾向于陶瓷介質濾波器，中興和諾基亞目前仍以小型化金屬腔體濾波器為主，未來將向陶瓷介質濾波器過渡，陶瓷濾波器的市場份額將不斷提升。據研究機構預測，5G時代全球基站數將近850萬臺，按每個基站3面天線，每面天線64個濾波器估算，介質濾波器需求16億只，陶瓷介質濾波器全球市場容量約566億元。
國內陶瓷濾波器企業
國華公司
廣東國華新材料科技股份有限公司成立于2011年，是國內陶瓷材料及器件的龍頭企業風華高科的子公司。公司以高科技研究成果為主線，致力于高技術、高附加值、前沿功能陶瓷材料及新型微波通信器件的研發和生產。
東山精密
東山精密集團是全球杰出的高科技、成長型企業，“致力于為智能互聯世界制造技術卓越的核心器件”，專注于通信設備、精密金屬結構件、LED技術及電子電路領域解決方案。
燦勤科技
江蘇燦勤科技股份有限公司專業生產陶瓷介質濾波器、介質波導濾波器、介質諧振器、天線、腔體濾波器等，產線覆蓋從陶瓷粉料備制到元器件成品出廠的全過程，是全球首家量產5G介質波導濾波器的生產商，亦是元器件技術國產化進程中的領頭企業。
參考資料：
材料測試網.陶瓷介質濾波器在5G新時代的前景
豆丁網.行業研究報告-通信5G系列-濾波器市場空間倍增，陶瓷介質為主流
中國報告網.2018年中國濾波器行業趨勢：5G時代陶瓷介質濾波器有望成為發展主流
百度.5G行業研究：基站陶瓷介質濾波器的高速發展之路
各公司官網
