中國粉體網(wǎng)訊  隨著鋰離子電池行業(yè)的興起，其負極材料也得到了蓬勃發(fā)展。尤其是石墨材料因其導電性好，結(jié)晶度高，層狀結(jié)構(gòu)穩(wěn)定，適合鋰的嵌入-脫嵌等特點，成為理想的鋰電負極材料。為了促進鋰離子電池負極行業(yè)的健康發(fā)展，我國從2009 年開始就陸續(xù)頒布了相關標準，涉及原料、產(chǎn)品和檢測方法，提出了各項參數(shù)的具體指標，并給出了相應的檢測方法，對負極材料的實際生產(chǎn)和應用起到了指導性作用。

2020年2月1日起，GB/T 24533-2019《鋰離子電池石墨類負極材料》將代替GB/T 24533-2009《鋰離子電池石墨類負極材料》正式啟用。本標準規(guī)定了鋰離子電池石墨類負極材料的術(shù)語和定義、分類及代號、技術(shù)要求、試驗方法及檢驗規(guī)則等。適用于鋰離子電池作為負極使用的石墨類負極材料。

起草單位

GB/T 24533-2019《鋰離子電池石墨類負極材料》由TC183（全國鋼標準化技術(shù)委員會）歸口上報，TC183SC15（全國鋼標準化技術(shù)委員會炭素材料分會）執(zhí)行，主管部門為中國鋼鐵工業(yè)協(xié)會。主要起草單位為深圳市貝特瑞新能源材料股份有限公司 、廣東東島新能源股份有限公司 、貝特瑞（江蘇）新材料科技有限公司 、惠州市貝特瑞新材料科技有限公司 、山西貝特瑞新能源科技有限公司 、天津市貝特瑞新能源材料有限責任公司 、冶金工業(yè)信息標準研究院 。

術(shù)語和定義

鋰離子電池石墨類負極材料采用的是結(jié)晶型層狀結(jié)構(gòu)的石墨類炭材料，與正極材料在一定體系下協(xié)同作用實現(xiàn)鋰離子電池多次充電和放電，在充放電過程中，石墨類負極接受鋰離子的嵌入，而放電過程中，實現(xiàn)鋰離子的脫出。石墨類負極材料的理論容量為372（mA•h）/g，顏色為灰黑或鋼灰，有金屬光澤。

產(chǎn)品分類

鋰離子電池石墨類負極材料分為天然石墨、人造石墨以及復合石墨三大類。其中天然石墨用NG（Natural Graphite）表示；人造石墨用AG（Artifical Graphite ）表示；復合石墨至少含有天然石墨和人造石墨雙組分的石墨材料，用CG（Composite Graphite）表示。而人造石墨又可以進一步分為以下3種：

（1）中間相炭微球人造石墨，用CMB表示；

（2）針狀焦人造石墨，用NAG表示；

（3）石油普焦人造石墨，用CPAG表示。

表1 鋰離子電池石墨類負極材料等級

產(chǎn)品代號

產(chǎn)品代號由類別代號、等級代號、D50和首次放電比容量等依次排列組成，即：類別代號-等級代號-D50-首次放電比容量，具體示例見表2。

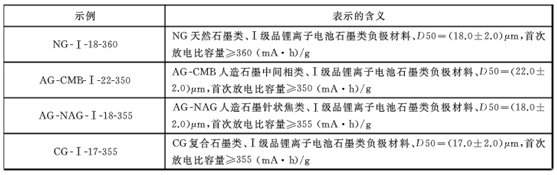

表2 產(chǎn)品代號示例及其表示的含義

技術(shù)要求

對于技術(shù)要求，外觀上為顏色灰黑或鋼灰，有金屬光澤的粉末。對于理化指標，鋰離子電池石墨類負極材料的理化指標應符合表1的規(guī)定，若有特殊要求由供需雙方協(xié)商確定。

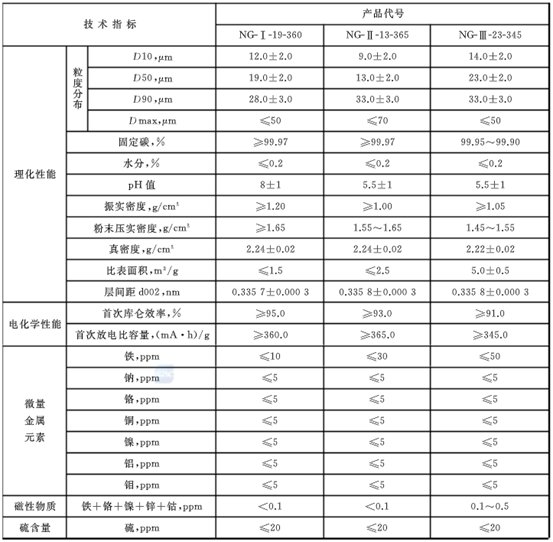

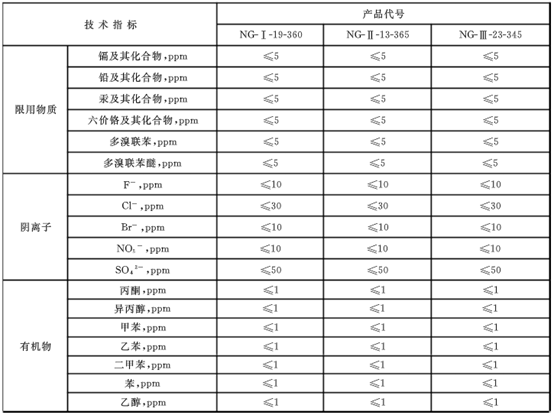

表3 典型天然石墨類鋰離子電池負極材料技術(shù)指標

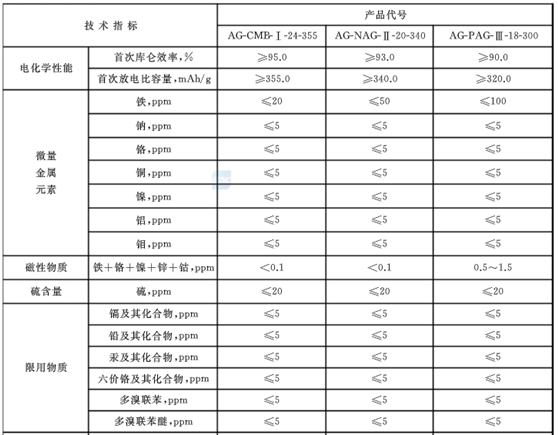

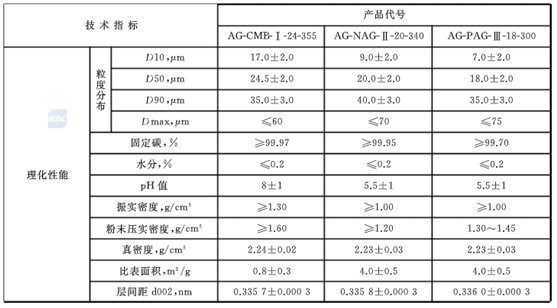

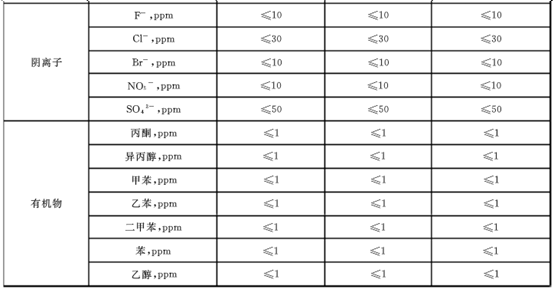

表4 典型人造石墨類鋰離子電池負極材料技術(shù)指標

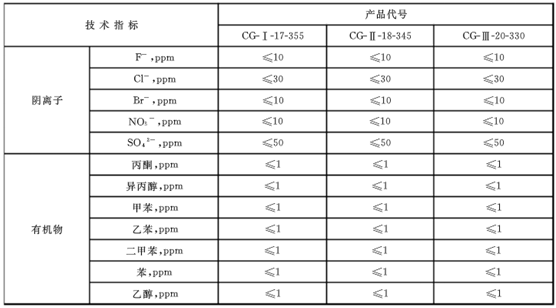

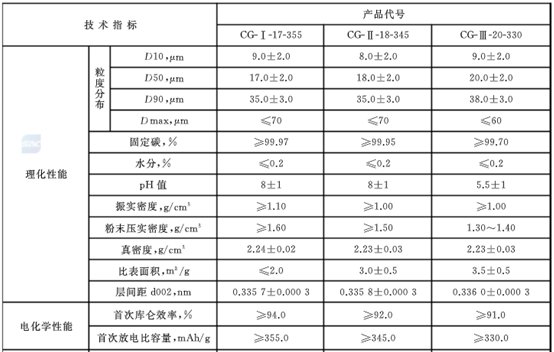

表5 典型復合石墨類鋰離子電池負極材料技術(shù)指標

鋰離子電池用碳材料發(fā)展至今，石墨材料由于其特殊的微觀結(jié)構(gòu)、成熟的生產(chǎn)和改性工藝、較大的原料儲量，一直是主流的負極材料，并且在較長的一段時間內(nèi)仍將持續(xù)下去。新標準的啟用，對石墨負極材料的實際生產(chǎn)和應用起到了指導性作用，利于其健康發(fā)展。

（中國粉體網(wǎng)編輯整理/三昧）

注：圖片非商業(yè)用途，存在侵權(quán)告知刪除！
