中國粉體網訊  介質陶瓷粉體技術是制作介質濾波器的核心技術之一，在粉體的整個制備過程中所涉及的原材料、半成品、成品都需要對其性能進行嚴格的控制，本篇文章從整個粉體制程給出性能檢測項和檢測方法。

1、原材料檢測

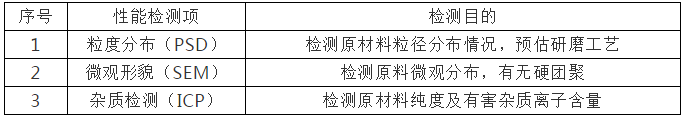

原材料主要包括合成介質陶瓷主晶相的氧化物粉體以及摻雜改性劑粉體，其主要的檢測項包括：PSD檢測、微觀形貌檢測、雜質檢測等。

2、半成品/過程檢測

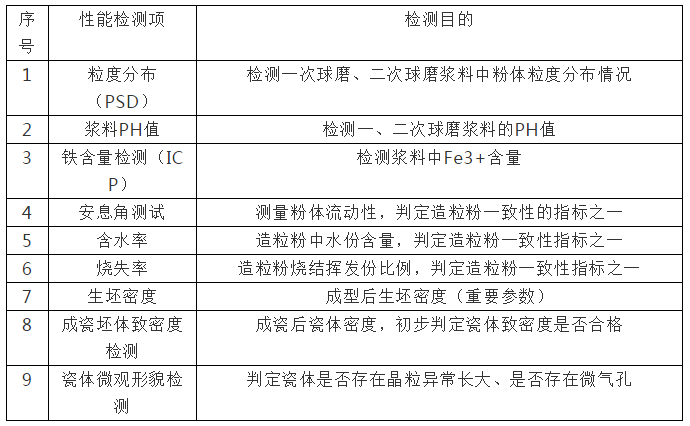

半成品/過程檢測主要包括一次球磨漿料、預燒粉、二次球磨漿料的物理性能檢測。其主要檢測項包括：一次球磨粒度分布、二次球磨粒度分布、漿料PH值檢測、鐵含量檢測、造粒粉安息角、含水率、燒失率檢測、成型后生坯密度檢測、生坯燒結成瓷后收縮率、致密度檢測、瓷體微觀形貌檢測。

3、陶瓷電性能檢測

使用網絡分析儀測試介質陶瓷微波介電性能，一般使用Hakki –Coleman方法測量材料的介電常數、Q×f值、損耗值等參數，如要測試材料Tf值需要將產品及夾具置于特定溫度下進行測量。

Hakki-Coleman方法又稱為平行板介質共振法，該方法如下所述：

（1） 樣品準備及測試條件

平行板介質共振法所需要的樣品為圓柱形介質諧振器，選擇樣品TE01模進行量測。圓柱體徑高比一般在1.0~1.3，具體的樣品要求及測試條件請參考GB7265.2-87；

（2）測試方法

以單一的介質諧振器作為測量單元，如圖1所示連接至網絡分析儀。將介質諧振器夾于兩塊金屬平板中間，此結構相當于將介質諧振器兩端短路而形成共振器。具體的連接方式如圖2。

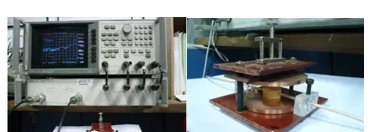

圖1樣品測試設備連接示意圖

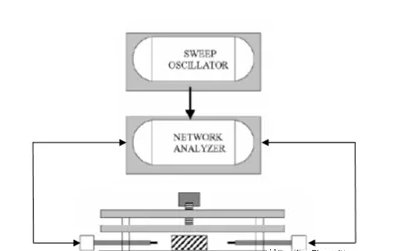

圖2介質諧振器測試連接圖

（3）實驗數據輸出

 通過網絡分析儀讀出相關參數后，代入至相關公式可以計算出介電常數ε、介電損耗值正切 tanδ及品質因子Q。由于計算公式比較專業，所以這部分工作一般通過軟件進行。測試軟件操作界面示意如圖3。

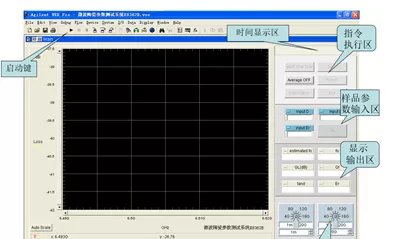

圖3測試軟件操作界面

（中國粉體網編輯整理/山川）
