中國粉體網訊 近年來，資源的日趨緊張和經濟發展所帶來的環境問題日益突出，精細化工企業面臨節能減排、綠色發展及逐步實現自動化生產的要求，故而選擇科學的化學反應路線，探索新的綠色適用技術是實現上述要求的主要途徑之一。傳統化工技術生產成本高，產率低，能源資源消耗大，且安全隱患潛在。微反應技術在能源消耗、生產效率、自動化程度、反應的可靠性、安全性、過程可控性以及產物的選擇性等方面均顯示出獨特的優勢，是一種顛覆傳統的反應技術，受到了精細化工和材料領域研究者的高度關注。
在了解陶瓷微反應器之前，我們先來了解一下微反應器是什么？
微反應器是什么？
1、微反應技術
微反應技術，即在化學反應過程中，采用微反應器代替?zhèn)鹘y(tǒng)的反應器進行化學反應的工藝技術。微反應器包括微換熱器、微混合器以及微控制器，也稱為微通道反應器，它是一種利用微加工技術和精密加工技術制造的具有微結構的管道式微型反應器，幾何尺寸在10μm到3mm范圍內，以替代宏觀的玻璃器皿如燒瓶、試管等及其它傳統間歇式反應器。微反應器中最關鍵的部分是一系列有序的三維結構的微通道，其反應體積從幾nL到幾μL，長度通常在幾厘米左右，有利于實現反應物在微通道內快速連續流動。

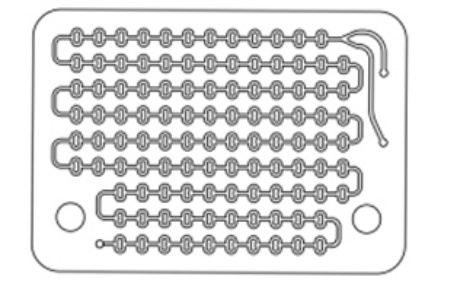

微反應器內部通道
2、微反應器分類
微反應器有多種分類方式，根據混合方式，可分為主動式和被動式兩類；按操作模式分為間歇式和連續式微反應器；按反應物相態分液液微反應器、氣液微反應器、氣液固微反應器等；按照材質，可分為陶瓷基、金屬基和高分子基微反應器等。
3、微反應器特點
微反應器因其獨特的微結構，在混合效率和換熱效率、放大過程、集成化和連續化、反應時間控制以及安全性方面表現出優異的性能，這些都是提高目標產物的收率、選擇性和質量的關鍵因素。微反應器有如下特點：
1）極高的混合效率和換熱效率；
2）高效的放大過程；
3）高度集成化和連續化操作；
4）精確控制反應時間；
5）安全性、可靠性高；
6）反應過程環保；
7）易儲運等。
陶瓷微反應器
陶瓷材料因具有較高的化學穩定性和熱穩定性，在高溫、高機械強度和重腐蝕等苛刻環境下，具有比金屬等傳統材料更優越的性能。陶瓷材料制備的微反應器不僅具備微化工技術的優點，還便于催化劑的負載和實現氣液固三相反應。
微通道反應器的微通道形貌、尺寸直接影響化學反應過程，所以陶瓷基微通道反應器中微通道的成型是核心，通道的密封是關鍵。陶瓷材料主要成分不同，其力學、化學、熱特性差異較大，應采用不同的加工技術。
1、氧化鋁陶瓷的微成型
氧化鋁陶瓷加工工藝較簡單，是目前應用最廣泛的陶瓷材料。氧化鋁陶瓷制品耐高溫、抗腐蝕，能長期在1600℃的溫度下使用，制備所用粉料粒徑小且分布均勻，可滿足陶瓷基微反應器的加工要求，但是氧化鋁高溫?zé)Y(jié)易收縮變形，導致微結構成型率低。氧化鋁陶瓷通常使用注塑和模壓的方式鑄造生胚。
2、碳化硅陶瓷的微成型
碳化硅陶瓷是良好的高溫結構材料，能夠在1200～1400℃中仍保持高的抗彎強度，也是目前高溫強度最高的陶瓷。碳化硅優良的導熱性和抗沖擊性彌補了氧化鋁陶瓷脆性大、導熱差的缺陷。碳化硅陶瓷易于機械加工，是目前商業陶瓷微反應器制備的主要材料。碳化硅基板在機械加工后，通過精密的鍵合才能確保微反應器的成型。

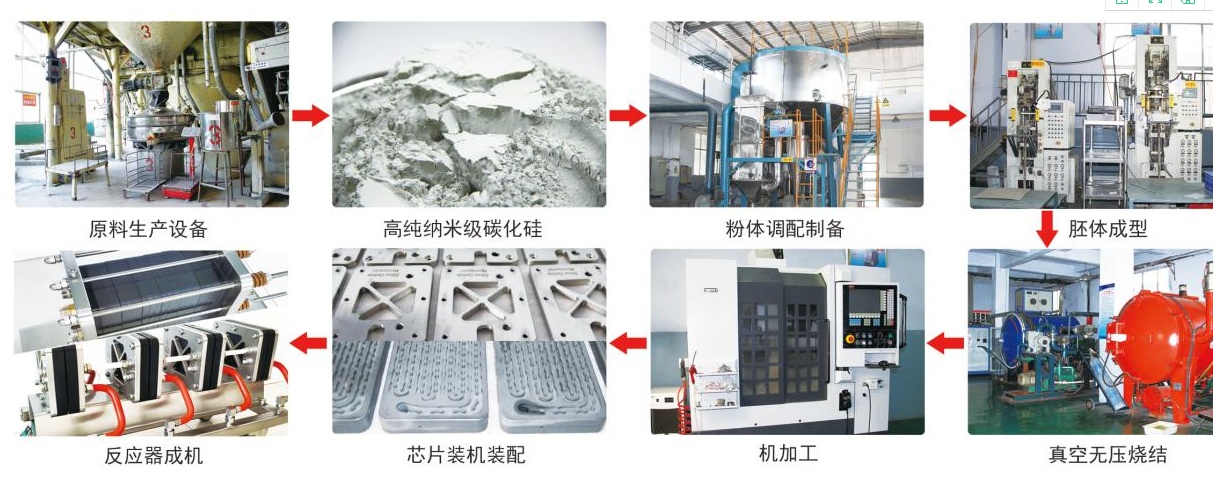

山東金德新材料有限公司碳化硅反應器的生產流程
目前市場上的陶瓷微反應器以碳化硅微反應器為主。2017年，國內山東金德新材料有限公司通過碳化硅無壓燒結實現了碳化硅陶瓷微反應器的商品化，整體式碳化硅微反應器采用多層無縫鍵合技術，產品線涵蓋桌面級、準工業級和工業級。

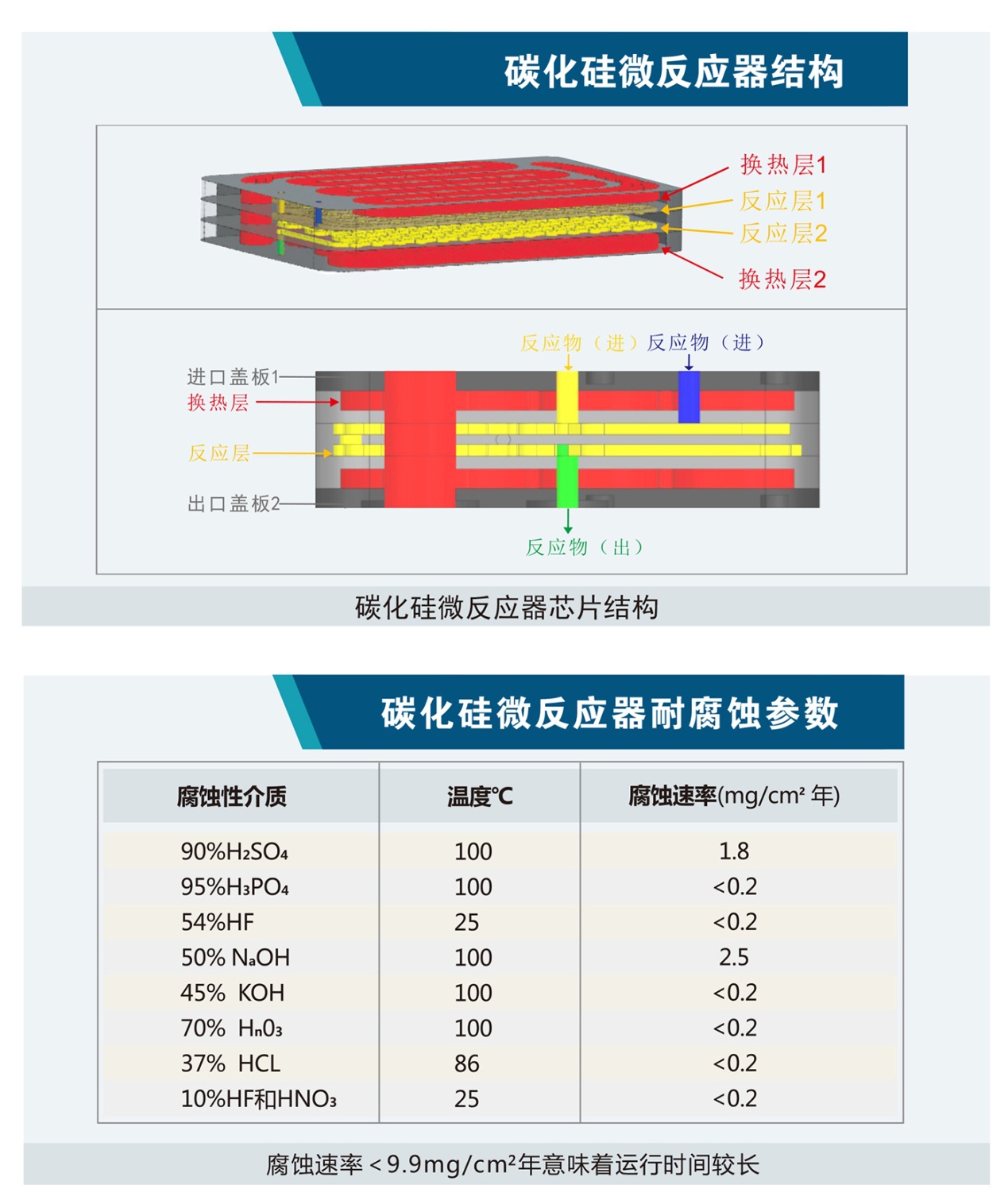

山東金德新材料有限公司的碳化硅微反應器結構及性能參數
3、低溫共燒生瓷片的微成型
低溫共燒陶瓷技術（LTCC）是休斯公司于1982年開發的新型材料技術，常用于高集成度、高性能電子的封裝，近年來該技術被引入陶瓷基微反應器的制備。低溫共燒陶瓷技術使用的材料是陶瓷流延片，又稱為低溫共燒生瓷片，生瓷片是指將玻璃陶瓷粉和有機黏合劑按照一定的比例混合，經過漿化形成漿料后澆注在移動的載帶上，形成致密且均勻并具有足夠強度的生瓷片。生瓷片的厚度通常為幾百微米，易于機械微加工，通道設計靈活，集成度高，便于微反應器的制備和過程控制模塊的嵌入。制備時對微反應器進行逐層結構設計，將生瓷片進行機械微加工后疊層，再等靜壓壓合燒結。相比于氧化鋁陶瓷1900℃和碳化硅2300℃的燒結溫度，生瓷片燒結溫度較低，在870℃左右就能成型，且仍有較好的耐腐蝕、耐高溫性。
陶瓷微反應器連接密封技術
陶瓷微通道的密封以及陶瓷元件與流體出入管道的連接方式限制了陶瓷基微反應器的使用范圍，常用的石墨壓縮密封、焊接、膠合等密封連接方法，在連接處的耐溫耐化學性質都遠低于陶瓷的性能，限制了陶瓷基微反應器的使用極限。因此，連接密封技術的發展影響著陶瓷基微反應器的應用。
1、陶瓷間的共燒結
陶瓷共燒結是將設計好的陶瓷模塊組裝壓合后再進行高溫?zé)Y(jié)，連接處無縫、無滲漏、耐高溫且耐腐蝕。陶瓷基微通道使用陶瓷共燒結密封時，不受限于連接材料的性能，能夠最大限度地發揮陶瓷材料的特性，很好地應用于高溫高壓反應，但是共燒結對組裝壓力要求較高，適用于規整平面如微通道的密封，對于異形或小部件很難壓合燒結。
2、陶瓷與金屬的釬焊
陶瓷優異的耐高溫、耐腐蝕、耐磨損性能使其發展成為普遍認可的高性能材料，但是與金屬材料難以結合限制了其發展。常規的熔化焊接很難實現金屬與陶瓷的牢固連接，通過釬焊能有效地將金屬與陶瓷連接在一起。釬焊是利用熔融液態釬材潤濕母材、填充接頭間隙并且相互擴散實現金屬與陶瓷連接的焊接方式。釬材在陶瓷表面的潤濕性是焊接質量的保證，通過在陶瓷表面鍍金屬或者提高釬材潤濕性，確保了微反應器和金屬管道間連接的可靠性，隨著耐高溫釬焊的發展，釬焊連接的微反應器也能夠在高溫下使用。
3、陶瓷的黏合
現代粘接工藝使用膠黏劑能夠?qū)⑻沾膳c陶瓷、金屬、聚合物等材料牢固地連接在一起，有較高的使用強度。膠黏劑一般分為有機膠和無機膠兩大類，有機膠黏劑有酚醛樹脂類、環氧樹脂類、有機硅類等，在300℃下有很好的耐候性并且能夠很好的承受應力；無機膠黏劑有硅酸鹽類、磷酸鹽類、氧化物類等，具有優異的耐溫性，可在−183～2900℃范圍內使用，但是耐化學性較差且不耐沖擊。
參考來源：
[1]劉潤陽.陶瓷基微反應器制備的研究進展
[2]丁濤.微/納反應器的研究現狀及發展前景
[3]吳迪.微反應器技術及其研究進展
