中國粉體網(wǎng)訊 2021年5月18日，由中國粉體網(wǎng)旗下粉體公開課主辦的“2021首屆3D打印粉體材料制備及檢測技術(shù)網(wǎng)絡(luò)研討會”成功舉辦！來自北京科技大學的曲選輝教授、深圳大學增材制造研究所的陳張偉教授以及上海工程技術(shù)大學的張效迅副教授給大家?guī)砹司实膱蟾妗?br/>
在本次研討會上，觀眾積極參與，并與授課老師展開溝通交流，收到非常好的效果。
(觀眾與授課老師的互動)
下面我們來回顧一下三位老師的精彩報告。

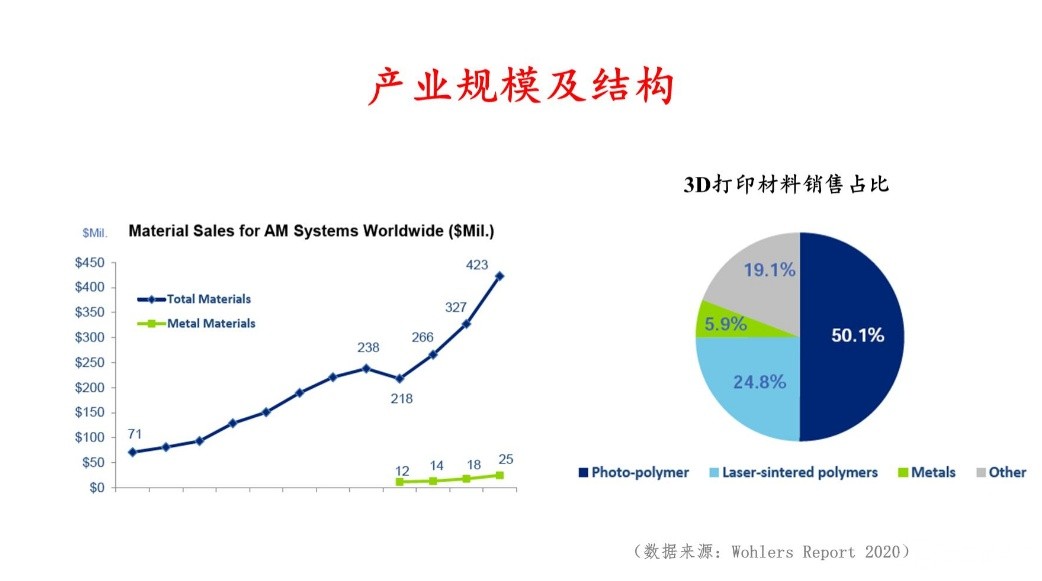

首先，來自北京科技大學的曲選輝教授給大家?guī)砹祟}為《金屬近球形粉末低成本制造與高效3D打印成形新技術(shù)》的報告。曲教授對3D打印技術(shù)進行了介紹，并對當前的產(chǎn)業(yè)規(guī)模及結(jié)構(gòu)進行了介紹。目前3D打印產(chǎn)業(yè)正在飛速發(fā)展，而金屬3D打印發(fā)展相對緩慢，原因在粉末原料成本、制造效率、熱應(yīng)力和形變及控形控性一體化等方面仍需進一步研究。

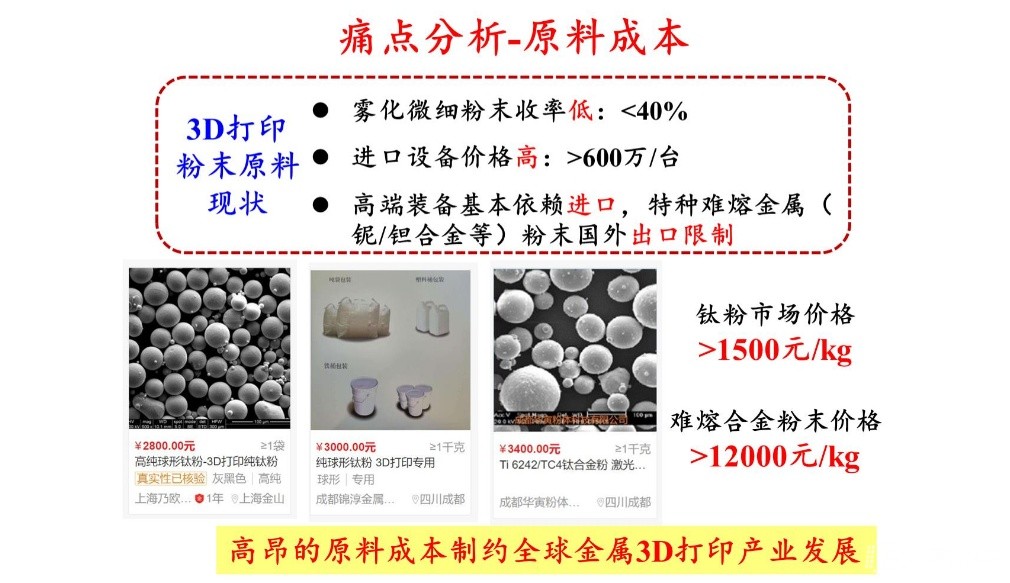

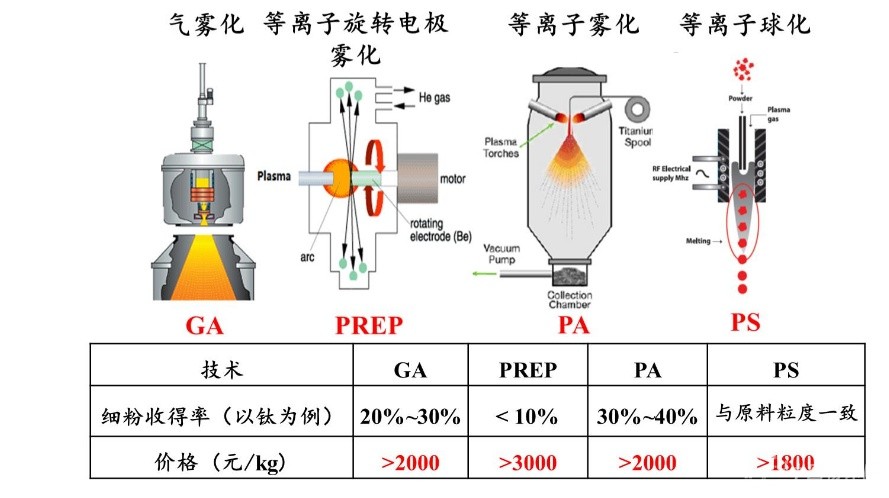

接下來曲教授科普了幾種球形粉末制備技術(shù)，如氣霧法、等離子旋轉(zhuǎn)電極霧化、等離子霧化和等離子球化。并以金屬鈦為例，講明了幾種方法下細分收得率與價格，尤其是對原料成本進行了詳細的分析，并指出制備成本是影響其應(yīng)用發(fā)展的一大因素。

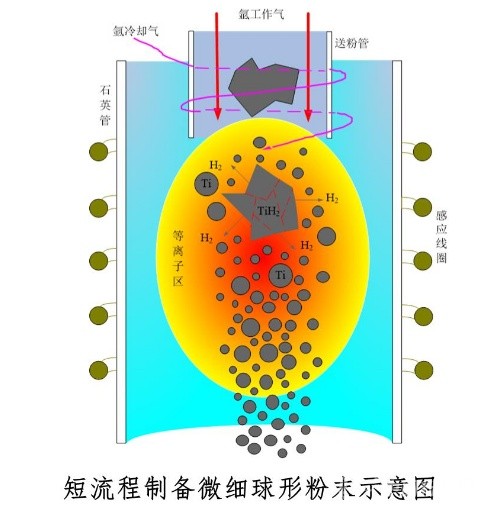

在此情況下，曲教授團隊開發(fā)了氫爆法短流程制備球形微細粉末技術(shù)，球形化處理非常有效。而使用流化整形技術(shù)，產(chǎn)能與產(chǎn)率均大幅提升。

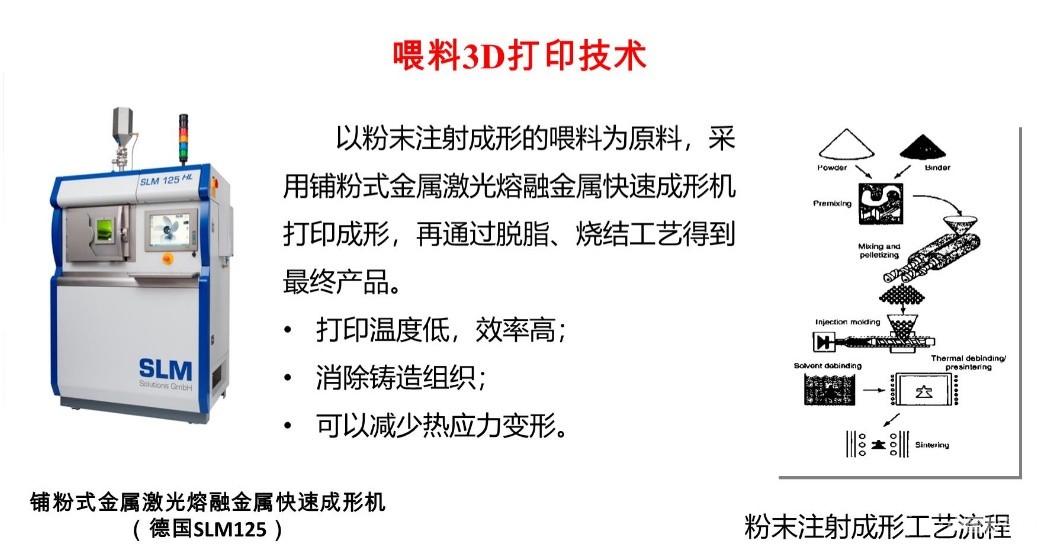

在談到高能束金屬增材制造的痛點時，曲教授談到四點，殘余應(yīng)力變形、各向異性、設(shè)備成本高及打印效率低，而采用喂料3D打印技術(shù)可有效解決這些問題。

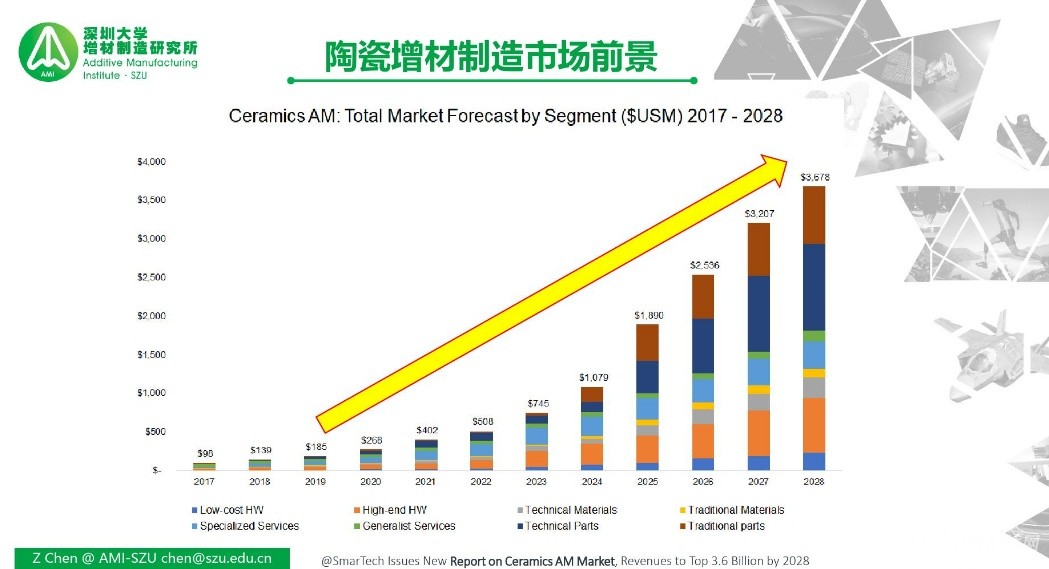

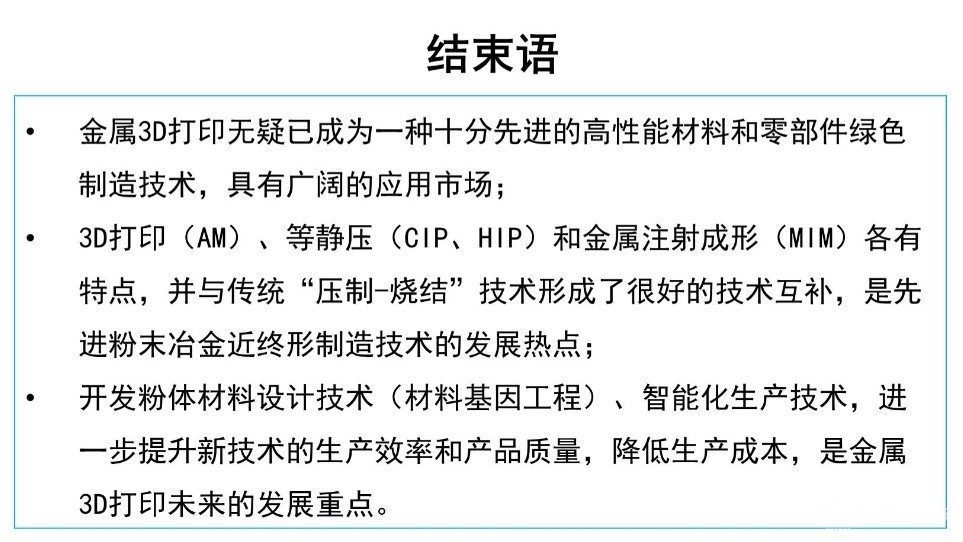

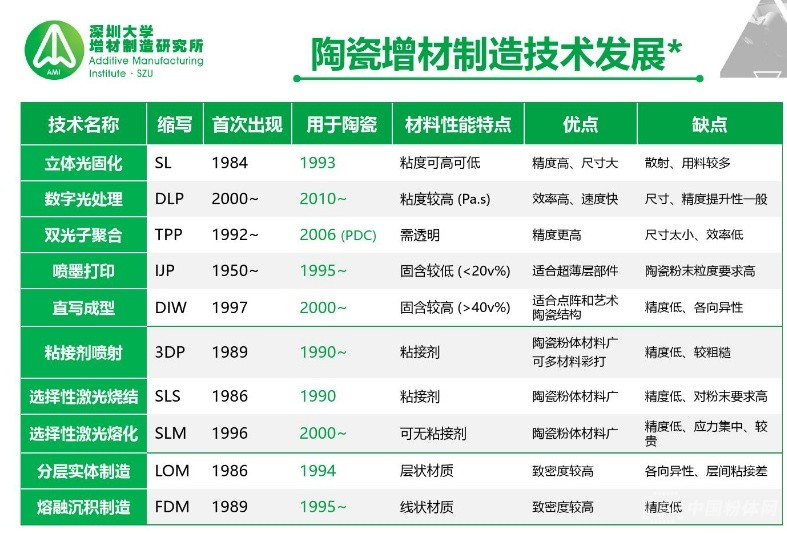

來自深圳大學增材制造研究所的陳張偉教授給大家?guī)砹祟}為《陶瓷增材制造技術(shù)與應(yīng)用》的報告。首先陳教授對增材制造的發(fā)展歷程、制造流程、市場前景進行了詳細的介紹，并指出各種打印技術(shù)的優(yōu)缺點。

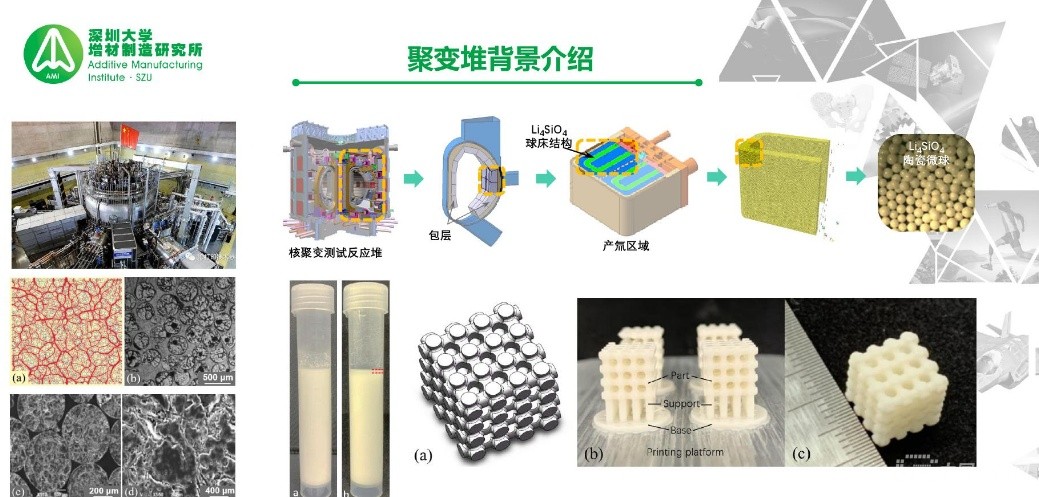

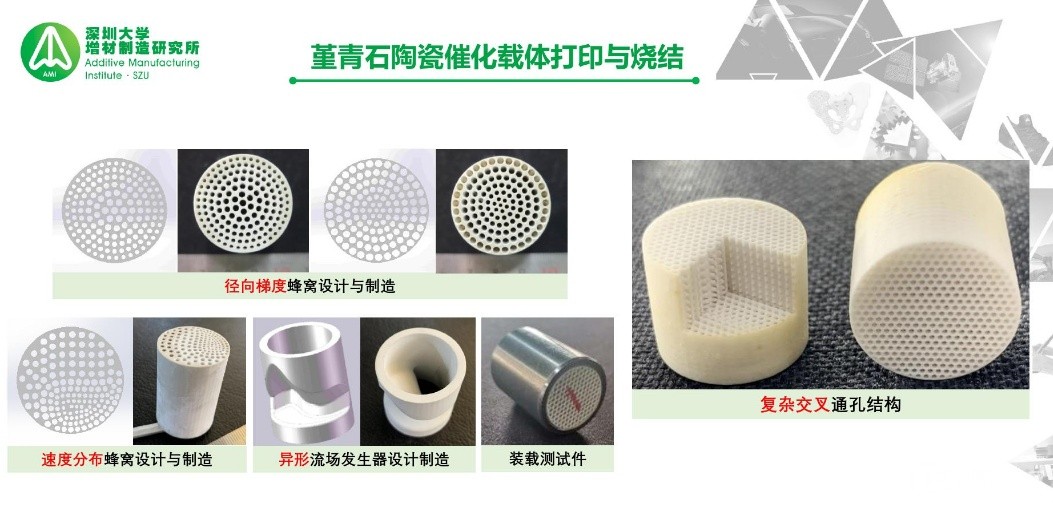

隨后陳教授介紹了3D打印技術(shù)在堇青石催化載體、碳化硅表面改性光敏漿料、PDC光固化、燃料電池陶瓷組件及鋰電池多孔電極中的應(yīng)用，尤其是他講到的3D打印在核聚變反應(yīng)堆中的應(yīng)用，引起了眾多觀眾的好奇。
來自上海工程技術(shù)大學的張效迅副教授給大家?guī)砹祟}為《石墨烯對SLM金屬3D打印的組織性能調(diào)控》的報告。

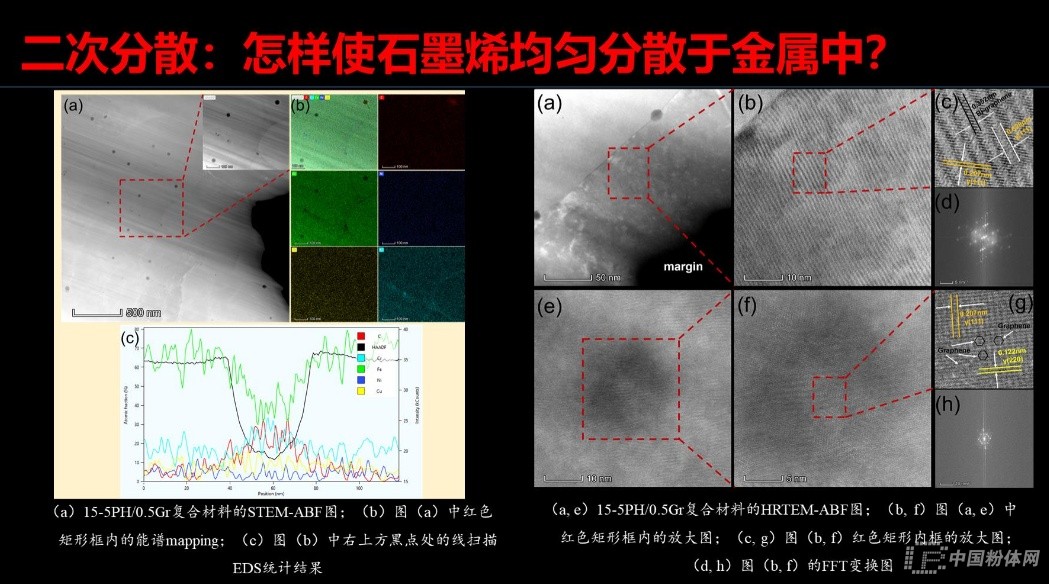

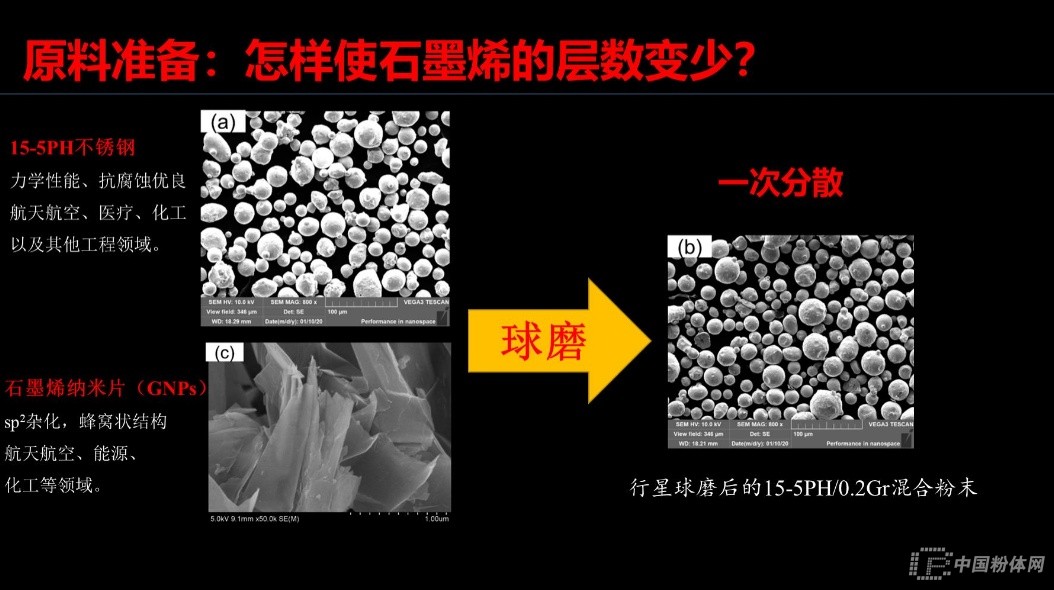

首先，張效迅副教授拋出了一個問題，怎樣使石墨烯的層數(shù)變少？張效迅副教授指出，通過球磨可使石墨烯在金屬中第一次分散。然而，這種分散還遠遠不夠，需要再次分散。

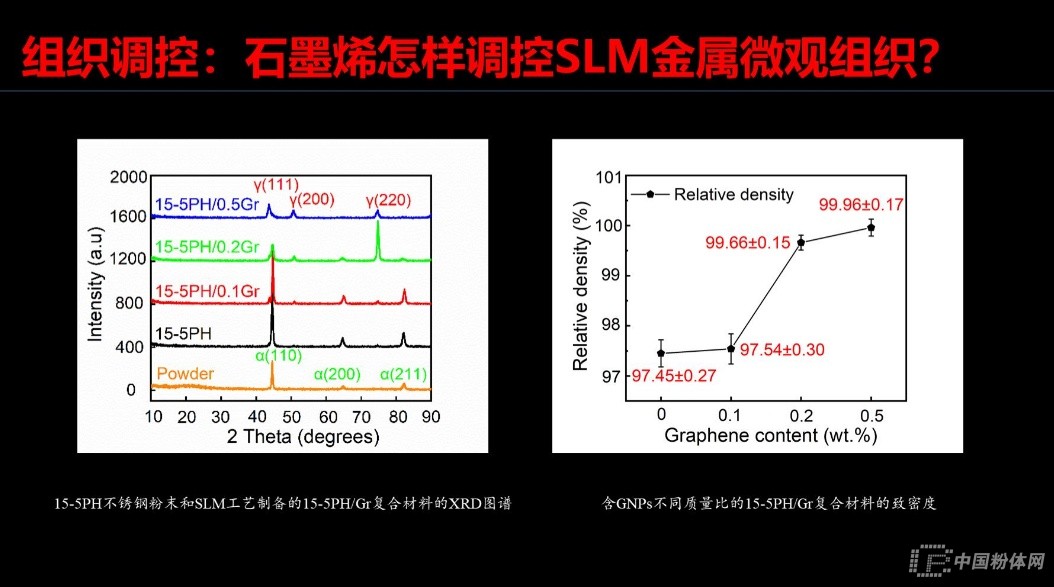

在報告最后，張效迅副教授在總結(jié)時談到3個新現(xiàn)象，那就是：通過行星球磨可以使多層GNPs變成少層GNPs；GNPs在15-5PH選區(qū)激光熔化過程中具有二次分散現(xiàn)象；GNPs加入馬氏體不銹鋼15-5PH可以調(diào)控期組織，轉(zhuǎn)變?yōu)閵W氏體不銹鋼。

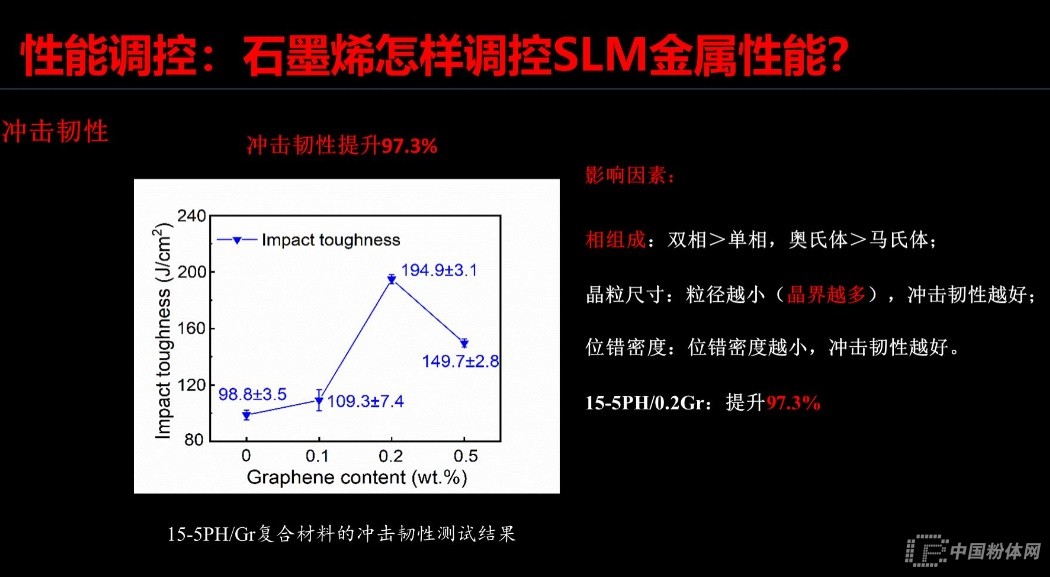

據(jù)此，張效迅副教授總結(jié)出兩條新規(guī)律：隨著石墨烯含量的增加，15-5PH中奧氏體增加，石墨烯含量在0.5%時馬氏體不銹鋼15-5PH全部轉(zhuǎn)變?yōu)閵W氏體不銹鋼；在保持高強度的同時，石墨烯增強了15-5PH不銹鋼的延展性，（提升130.9%），沖擊韌性（提升97.3%），和耐磨性（摩擦系數(shù)降低45.2%）。
（中國粉體網(wǎng)編輯整理/山川）
