的確，相比碳化硅這種目前備受關注的新材料，鈮酸鋰不僅名字有些繞口，而且即使是從事新材料研發和生產的朋友聽過這種材料的也不多。那么，鈮酸鋰有什么用途？它又是如何制備出來的呢？我們一起來初步了解一下。
性能與應用進展
自從1965年鈮酸鋰（LN）單晶成功地生長出以來，人們對LiNbO3性能的研究和應用就產生了濃厚的興趣。鈮酸鋰晶體是無色或帶淡黃色的透明晶體，LN的居里溫度Tc高達1210℃，是目前已知的居里溫度最高的壓電鐵電材料，因此也被稱為高溫鐵電體，在高溫壓電器件應用方面有著廣闊的應用前景。
鈮酸鋰晶體（圖片來源：南開大學）
從結構看，它是一種多疇單晶，它必須通過極化處理后才能成為單疇單晶，從而呈現出類似單晶體的特點，即機械性能各向異性。它的時間穩定性好、居里溫度高，在高溫、強幅射條件下，仍具有良好的壓電性，且機械性能，如機電耦合系數、介電常數、頻率常數等均保持不變。
此外，它還具有良好的光電、聲光效應，因此在光電、微聲和激光等器件方面都有重要應用。不足之處是質地脆、抗機械和熱沖擊性差。純LN陶瓷很難制備，這主要是在燒結過程中由于Li具有一定的流動性，如在大氣氛圍中常壓燒結，很難得到致密的陶瓷體，從而對陶瓷的結晶性及電學性能產生較大的影響。鈮酸鋰由于壓電、光電性能好、機械品質因素高等優點，在電光和聲光裝置中有廣泛的應用前景。
光通信應用
鈮酸鋰晶體的光電效應非常豐富，其中電光效應、非線性光學效應性能突出，應用也最為廣泛，而且鈮酸鋰晶體可以通過質子交換或鈦擴散制備高品質的光波導，又能夠通過極化翻轉制備周期性極化晶體，所以在電光調制器、集成光開關、電光調Ｑ開關等眾多器件中得到廣泛應用。
光學應用的鈮酸鋰晶體中傳播的是光波，波長從數百納米到幾微米，不僅需要晶體具有優異的光學均勻性，還需要對尺度可以和光波波長相比擬的晶體缺陷進行嚴格控制。此外，作為光學應用通常需要控制光波在晶體中傳播時的相位、偏振等參量，這些參量與晶體的折射率大小和折射率分布直接相關，因此還需盡可能消除晶體的內部應力和外部應力，避免光彈效應導致的應力雙折射，滿足光學應用需求的鈮酸鋰晶體通常被稱為“光學級鈮酸鋰晶體”。

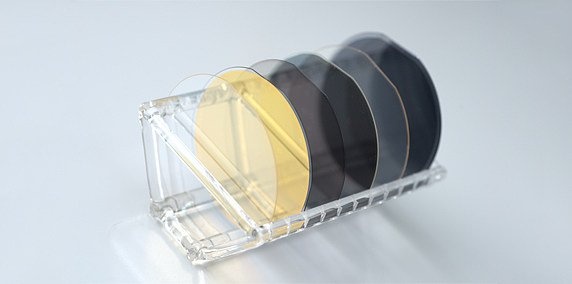

鈮酸鋰單晶薄膜（圖片來源：濟南晶正）
光調制器是高速光通信網絡的關鍵器件，未來對鈮酸鋰電光調制器的要求包括更高調制速率以及小型化、集成化，基于鈮酸鋰單晶薄膜的調制器對于器件的小型化和集成化起到了重要作用。光通信技術是第五代移動通訊網絡（5G）建設的重要一環，鈮酸鋰電光調制器作為其中的核心器件，也會迎來更大的發展。

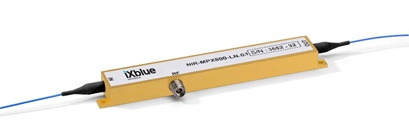

鈮酸鋰電光調制器（圖片來源：安特）
鈮酸鋰粉體的制備
就目前研究情況看，合成鈮酸鋰粉體的主要方法有：溶膠一凝膠法(Sol-Gel法)、水(溶劑)熱、燃燒法(自蔓延燃燒)、鹽熔法、模板法、前驅體法。
溶膠一凝膠法
其基本原理是：將金屬醇鹽或無機鹽經過水解形成溶膠，或經過解凝形成溶膠，然后使溶質聚合凝膠化，再將凝膠干燥、焙燒，去除有機成分，最后得到無機材料。

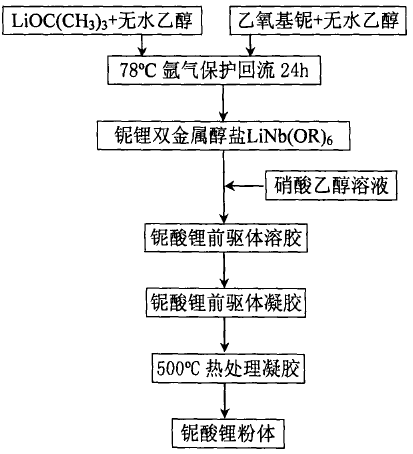

鈮酸鋰粉體的溶膠一凝膠合成工藝
水(溶劑)熱合成
水(溶劑)熱法是指在特制的密閉反應器中采用水溶液(或其它非水溶劑)作為反應體系，通過對反應體系加熱、加壓(或自生蒸氣壓)創造一個相對高溫、高壓的反應環境，使得通常難溶或不溶的物質溶解并且重結晶而進行無機合成與材料處理的一種有效方法。

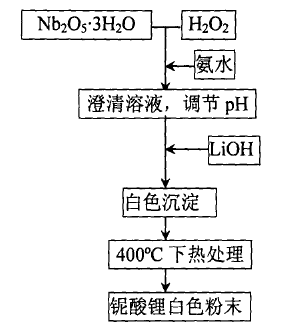

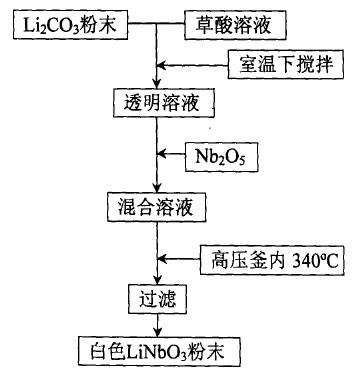

鈮酸鋰粉體的水熱合成工藝
自蔓延燃燒法
自蔓延高溫合成(SHS)法，也稱燃燒合成法，是近20多年來發展起來的制取材料尤其是高溫、難熔和耐磨材料的新方法，屬高新技術領域。其最大特點是利用反應物內部的化學能來合成材料。一經點燃，燃燒反應即可自我維持，一般不再需要補充能量。整個工藝過程極為簡單，能耗低，生產率高，且產品純度很高。
燃燒法合成鈮酸鋰是將氧化鈮、碳酸鋰和尿素的粉末混合后，在坩堝中充分研磨混合，再將混合后的粉末加熱到500℃左右。在此期間，尿素發生分解反應，該反應為放熱反應。所以系統外的加熱溫度雖然很低，但反應物的溫度卻可以使氧化鈮和碳酸鋰發生反應，生成鈮酸鋰粉體。
鹽熔法
該方法是一種簡單的固相反應，利用金屬鹽的低熔點特性，為反應提供一個充分接觸的環境，工藝過程為硝酸鋰和五氧化二鈮以5:1研磨混合，置于反應容器內，于400-500℃燒結2-8h，氮氣條件下冷卻至室溫，過濾沖洗，120℃干燥，即生成鈮酸鋰粉體。
機械球磨法
有文獻曾報道用該方法合成鈮酸鋰粉體：將Li2CO3和Nb2O5等摩爾比混合，球磨罐轉速為300r/min，為防止球磨溫度過熱，球磨半小時間歇15分鐘，球磨時間為32-42小時，得到晶態和玻璃態鈮酸鋰混合物。
前驅體法
該方法的原理主要是合成目標產物的前驅體粉末，然后進行熱處理，得到目標產物。該方法的主要優點是熱處理的溫度遠遠低于普通固相反應溫度。
鈮酸鋰粉體的前驅體法合成工藝
鈮酸鋰晶體主要生長方法
提拉法
提拉法是一種成熟的熔體生長鈮酸鋰晶體方法，也稱為直拉法。1965年，Ballman利用提拉法成功生長出了鈮酸鋰(LN)晶體，它優異的光折變性，在聲光器件、光波導、傳感器、全息存儲以及3D全息顯示都有著巨大的開發潛力。目前提拉法可生長鈮酸鋰晶體、鉭酸鋰晶體、硅單晶、激光晶體、氧化物晶體等。
坩堝下降法
坩堝下降法作為晶體生長最為廣泛的技術之一，已應用于各種類型晶體的生長，例如鐵電晶體、壓電晶體、熱電晶體等。其中，2003年，Chen等利用坩堝下降法生長純的LN晶體。2010年，Li等利用下降法生長了摻鎂鈮酸鋰晶體。但是目前生長高均勻性的摻鎂鈮酸鋰比較困難。
坩堝下降法的生長原理示意圖
小結
有評論認為，鈮酸鋰晶體對于光子學而言，就像硅材料對于電子學一樣重要，現在正在進入“鈮酸鋰谷”時代，鈮酸鋰晶體集多種光電性能于一體且能夠達到實用化性能要求，在光電材料中非常罕見，隨著鈮酸鋰晶體集成光子學芯片理論、制備及應用等核心技術的發展與完善，鈮酸鋰晶體能成為光子時代的“光學硅”材料，為集成光子學的發展提供戰略性基礎支撐。
LN集成光路技術的最新進展，也已展示了其優越的器件性能，獲得了科研和產業界的廣泛關注。所幸的是，我國正在形成一條從LN單晶薄膜到集成光路技術的產業鏈，在如今復雜的國際形勢下，完善產業鏈，形成自主可控的關鍵技術顯得尤為重要。因此，當前需發展大尺寸(8~12英寸(200~300 mm))LN晶體，促使LN與半導體產業接軌，突破大尺寸單晶薄膜制備工藝，為LN集成光路技術的發展奠定材料基礎。
