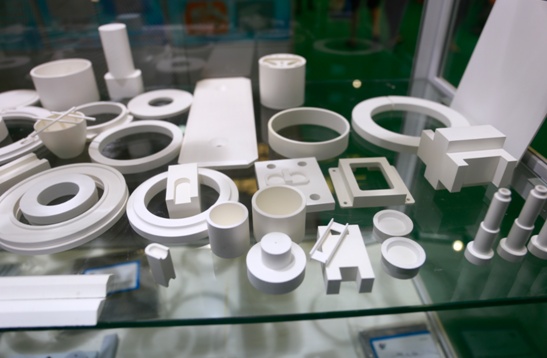

中國粉體網訊  由于具有高強度、高模量、高硬度、耐高溫、耐腐蝕等諸多優點，陶瓷和陶瓷復合材料是極有發展前途的材料。但是，我們都知道，陶瓷的脆性很大，即其斷裂韌性非常低，這又在一定程度上限制了它的應用。

基于陶瓷材料高強低韌的這種特性可知，斷裂力學性能是評價陶瓷材料力學性能的重要指標，也正是由于這種特性，其斷裂行為較好地符合線彈性力學所要求的裂紋尖端平面應變條件。預測結構材料的力學性能所必需的一個重要參數是斷裂韌性。

陶瓷材料斷裂韌性的評定方法有哪些呢？

目前常用的陶瓷斷裂韌性測試方法有十余種，包括單邊切口梁法(SENB)、表面裂紋彎曲法(SCF)、單邊預裂紋梁法(SEPB)、單邊V型切口梁法(SEVNB)、山形切口梁法(CNB)、單邊斜切口梁法(SGNB)、壓痕法(IM)、雙扭法(DT)、懸臂梁法(DSC)等。根據其測試方法的基本原理和預制裂紋的模式，可分成壓痕法、切口梁法、預裂紋梁法和其他方法等4大類。

1、壓痕法(IM)

利用壓痕法測試陶瓷斷裂韌性的理論基礎是接觸力學，基本原理是利用壓頭在光滑的陶瓷表面施加一定的載荷直至壓痕四角產生明顯的裂紋，通過光學或掃描電鏡測量壓痕尺寸和產生的裂紋長度，結合載荷、材料硬度和彈性模量，以及校準常數計算出材料的斷裂韌性值。常見的微裂紋形式有半月型裂紋和巴氏裂紋兩種，如下圖所示。該方法僅適用于容易產生壓痕裂紋的材料，如玻璃和脆性較高的陶瓷。對于準塑性陶瓷，如MAX相陶瓷，無法產生壓痕四角裂紋則并不適用。

半月裂紋和巴氏裂紋壓痕示意圖

2、單邊預裂紋梁法(SEPB)

單邊預裂紋梁法(SEPB)通過裂紋引發裝置，在陶瓷彎曲試樣受拉面預制一個初始裂紋或壓痕，通過疲勞載荷或橋壓法使其擴展形成一條設定長度的裂紋，然后測量樣品的斷裂韌性。該方法得到的裂紋基本上與自然裂紋相同，被認為是測量陶瓷斷裂韌性最準確的方法，其關鍵難點在于如何準確、簡便地預制出一條長度合適的裂紋。

3、切口梁法

切口梁法是目前最為簡單的斷裂韌性樣品制備方法，是對陶瓷梁試樣用金剛石刀片直接切割出一個直通切口，可分為一步切口法和二步切口法，其原理是試樣切口根部在加載過程中成為應力集中點，隨著載荷的進一步增加，產生裂紋的萌發和擴展，從而達到模擬裂紋擴展形態。一步切口法指直接加工出一個切口，如單邊切口梁法(SENB)、山形切口梁法(CNB)、單邊斜切口梁(SGNB)。二步切口法是指在原有的SENB直通切口上二次加工出一個尖銳的切口，如單邊V型切口梁法(SEVNB)。

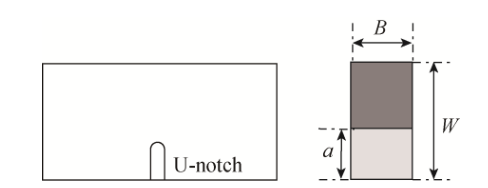

SENB法測試試樣U型切口形狀示意圖

4、其他方法

除了上述的IM法、SENB法、SEPB法、CNB法、SGNB法、SEVNB法，傳統的測量陶瓷斷裂韌性的方法還有雙懸臂梁法(DCB)、懸臂梁法、雙扭法(TD)、緊湊拉伸法等。雙懸臂梁法(DCB)的理論較為完善，但試樣尺寸大、形狀復雜、操作麻煩、夾具固定困難等缺點，根據橫切槽的不同可分成錐形DCB、固定狀態DCB、楔形負載DCB；雙扭法(TD)的理論分析不夠完善，采用半經驗計算公式，斷裂韌性值的測定不依賴于裂紋，不需要觀察裂紋擴展，不需要獲取裂紋長度，可用于高溫環境下斷裂韌性的測量；緊湊拉伸法同DCB法的優缺點一樣。這些方法由于他們的缺點使得斷裂韌性測量值偏差太大，操作復雜，現基本不用于陶瓷斷裂韌性的測量。

由于陶瓷的本征脆性，使得這類材料也被稱為最容易發生突發性事故的材料，尤其在工程陶瓷材料的選擇中尤其慎重。因此，研究陶瓷材料的斷裂韌性及測試方法非常重要。中國粉體網將在鄭州舉辦“2021第四屆新型陶瓷技術與產業高峰論壇”。屆時，來自華南理工大學的饒平根教授帶來題為《陶瓷基復合材料斷裂韌性評價》的報告。在報告中，饒平根教授將介紹采用基于飛秒激光的SEVNB法研究了三維連續纖維增韌陶瓷基復合材料、晶須增韌陶瓷基復合材料和延性夾層層壓陶瓷基復合材料的斷裂韌性，并與SENB法進行對比。本報告的研究成果可為快速準確可靠評價陶瓷基復合材料的真實斷裂韌性提供重要的參考依據。（鑒于當前防控需要，原定于2021年8月13-14日在鄭州喆鵬酒店舉辦的“第四屆新型陶瓷技術與產業高峰論壇”將延期舉辦，計劃參會的單位可以聯系會務組，具體舉辦日期主辦方確定后將第一時間通知您！）

專家介紹：

饒平根，華南理工大學材料學院教授、博士生導師。1985年和1988年在天津大學技術陶瓷專業分別獲得工學學士、工學碩士學位；1995年在華南理工大學無機系非金屬材料專業獲得工學博士。1998年1月～1998年7月，韓國科學技術研究院客座研究員；1998年12月～1999年12月，日本大阪工業技術研究所博士后研究員（ITITFellow）；2000年12月～2002年12月，日本產業技術綜合研究所關西中心博士后研究員（STAFellow）。自1988年參加工作起一直從事高性能陶瓷及超細粉體等方面的研究和教學工作。先后主持或參與國家及省部級項目40余項，有5項成果通過國家教委鑒定或廣東省科技廳鑒定；已在《J.Euro.Ceram.Soc.》、《J.Am.Ceram.Soc.》、《ScriptaMaterialia》、《無機材料學報》等國內外重要學術刊物發表學術論文100多篇，其中80多篇論文被SCI或EI收錄，得到了國際同行的關注和引用，獲國家發明專利授權22件。

參考來源：

[1]萬德田，魏永金等.陶瓷斷裂韌性測試方法準確性和簡便性比較分析

[2]李大梅.氧化鋁基復相陶瓷的制備及力學性能研究
