中國粉體網訊  元素分析在化學，材料學，環境檢測以及食品檢測等領域有著廣泛的應用。

元素分析的方法有很多，其中X射線熒光光譜法（XRF）和電感耦合等離子體發射光譜法（ICP），是目前應用范圍較廣、技術較成熟的光譜分析手段，在元素分析中扮演著非常重要的角色。

1、X射線熒光光譜法（XRF）

1.1 X射線熒光光譜原理

當能量高于原子內層電子結合能的高能X射線與原子發生碰撞時，驅逐一個內層電子而出現一個空穴，使整個原子體系處于不穩定的激發態，然后自發地由能量高的狀態躍遷到能量低的狀態，這個過程稱為馳豫過程。馳豫過程既可以是非輻射躍遷，也可以是輻射躍遷。當較外層的電子躍遷到空穴時，所釋放的能量隨即在原子內部被吸收而逐出較外層的另一個次級光電子，此稱為俄歇效應，亦稱次級光電效應或無輻射效應，所逐出的次級光電子稱為俄歇電子。它的能量是特征的，與入射輻射的能量無關。當較外層的電子躍入內層空穴所釋放的能量不在原子內被吸收，而是以輻射形式放出，便產生X射線熒光，其能量等于兩能級之間的能量差。

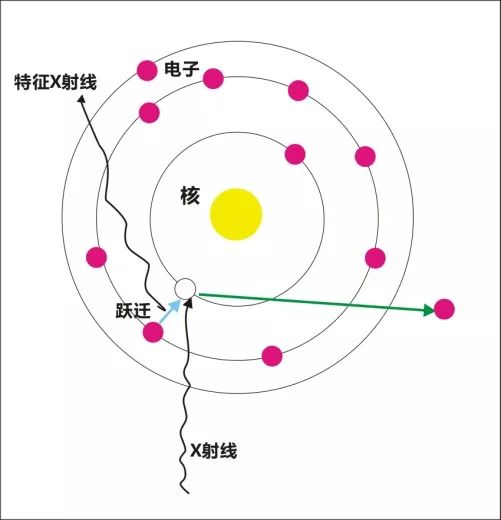

▲X射線熒光光譜原理

X射線熒光光譜（XＲF）的理論基礎是近代原子物理中的Moseley定律:

式中: λ為波長；ν為頻率；Z為原子序數；k1、k2是依不同譜線而定的常數。公式表明元素特征X射線的頻率與原子序數的二次冪成線性關系，且特征X射線的強度與元素的含量正相關。X射線熒光的能量或波長是特征性的，與元素有一一對應的關系。只要測出一系列X射線熒光譜線的波長，即能確定元素的種類；測得譜線強度并與標準樣品比較，即可確定該元素的含量。

1.2 X射線熒光光譜儀原理

XRF分析的原理是用X射線作為激發源，照射待測樣品，使激發元素產生二次特征X射線（即熒光），使用X射線熒光儀測量并記錄樣品中待測元素的特征X射線的頻率、能量以及強度來定性或定量測定樣品中成分。根據分光方式的不同，分為波長色散型X射線熒光光譜儀（WDXRF）和能量色散型X射線熒光光譜儀（EDXRF）兩大類。

波長色散型X射線熒光光譜儀（WDXRF）一般由光源、分光系統（分光晶體、測角儀、準直器）、檢測系統（檢測器、數據記錄處理系統）組成。由光源激發出試樣中各元素的特征X射線后，經過準直器投射到安裝在測角儀上的分光晶體上，分光晶體由測角儀驅動按照2θ將各特征線進行衍射，再逐一進入探測器中，最后由數據記錄處理系統根據波長和強度分析元素的種類和含量。

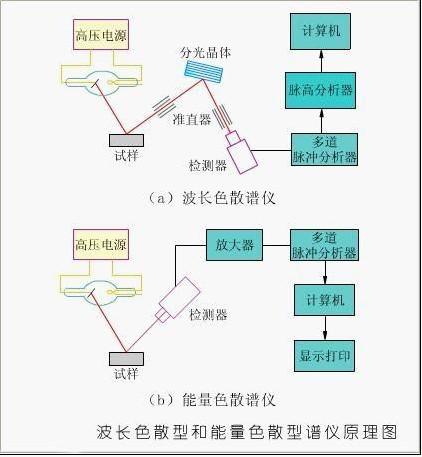

▲X射線熒光光譜儀原理圖

與WDXRF相比，EDXRF省卻了分光和測角系統，因此體積驟降且對X射線管的功率需求大大降低。借助高分辨率敏感半導體檢測器與多道分析器將未色散的X射線熒光按光子能量分離X射線光譜線，根據元素能量的高低來測定元素的含量。

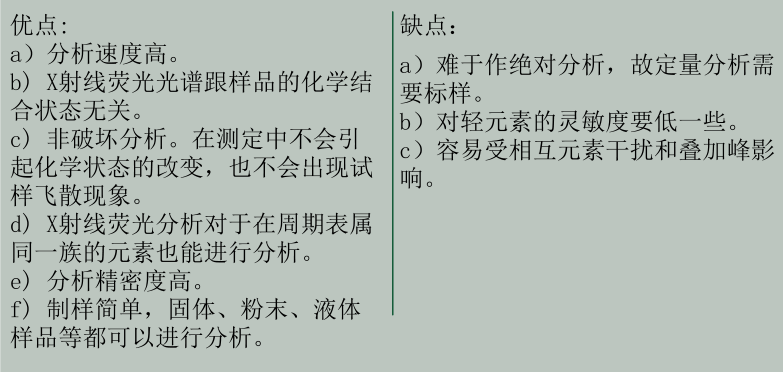

1.3 X射線熒光光譜法特點

2、電感耦合等離子體發射光譜法（ICP）

2.1 電感耦合等離子體發射光譜儀原理

高頻振蕩器發生的高頻電流，經過耦合系統連接在位于等離子體發生管上端，銅制內部用水冷卻的管狀線圈上。石英制成的等離子體發生管內有三個同軸氫氣流經通道。冷卻氣(Ar)通過外部及中間的通道，環繞等離子體起穩定等離子體炬及冷卻石英管壁，防止管壁受熱熔化的作用。

工作氣體(Ar)則由中部的石英管道引入，開始工作時啟動高壓放電裝置讓工作氣體發生電離，被電離的氣體經過環繞石英管頂部的高頻感應線圈時，線圈產生的巨大熱能和交變磁場，使電離氣體的電子、離子和處于基態的氖原子發生反復猛烈的碰撞，各種粒子的高速運動，導致氣體完全電離形成一個類似線圈狀的等離子體炬區面，此處溫度高達6000一10000攝氏度。

樣品經處理制成溶液后，由超霧化裝置變成全溶膠由底部導入管內，經軸心的石英管從噴嘴噴入等離子體炬內。樣品氣溶膠進入等離子體焰時，絕大部分立即分解成激發態的原子、離子狀態。當這些激發態的粒子回收到穩定的基態時要放出一定的能量（表現為一定波長的光譜），測定每種元素特有的譜線和強度，與標準溶液相比，就可以知道樣品中所含元素的種類和含量。

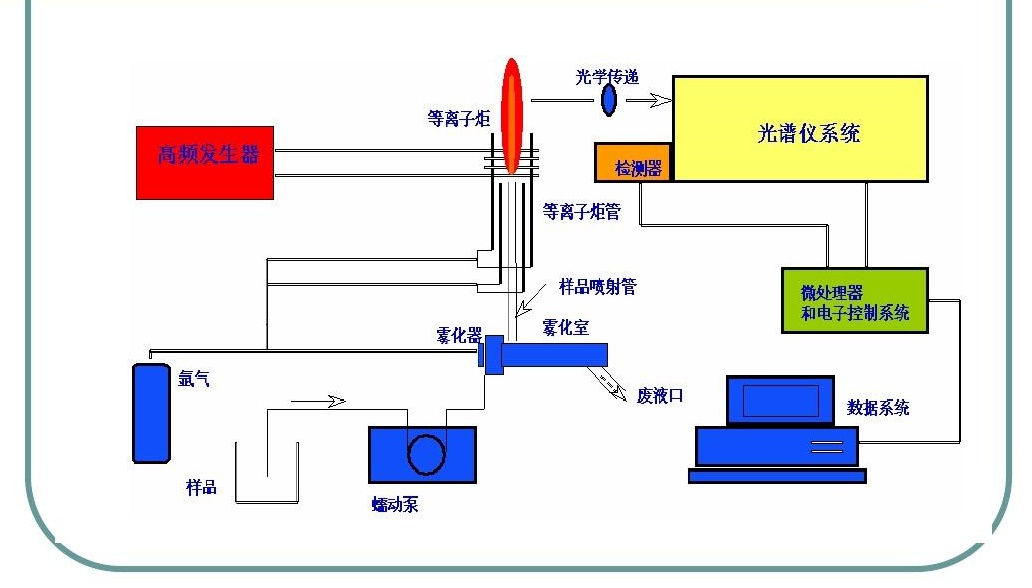

▲電感耦合等離子體發射光譜儀結構簡圖

ICP法主要采用液體進樣，也就是說對溶液進行分析。對于金屬材料固體樣品來說，其首要任務是將其溶解成溶液；如果樣品溶解不完全，可導致檢測結果偏低，因此前處理是很重要的。其次干擾問題也是要注意的，由于ICP法相對于傳統的原子光譜分析來說，光源的激發性能有所提高，但是依然存在光譜自吸現象；另外還存在光源的電子密度分布不均勻引起的溫度空間分布不同，氣溶膠在ICP 中心通道的滯留時間不同將會導致元素譜線的強度會隨著載氣壓力的不同而改變。對于基體元素的干擾，大部分可以采用匹配法繪制校準曲線來消除基體效應的影響；對于基體匹配法不能解決的樣品，可以采用基體元素及共存元素與被測元素分離的辦法來解決，另外也可以采用內標法或多元光譜擬合（MSF）校正法解決。

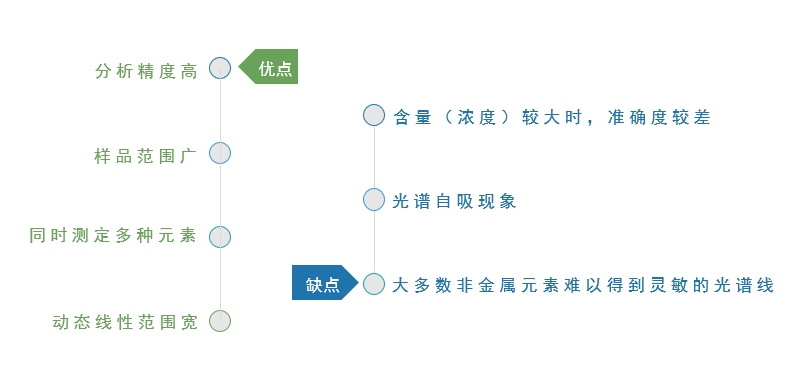

2.2 電感耦合等離子體發射光譜法特點

粉體網攜手德國斯派克分析儀器公司，將于8月31日在粉體公開課直播平臺組織線上技術交流會，屆時將介紹XRF和ICP在粉體元素檢測中的組合應用，以提高檢測效率和準確度，歡迎對這兩種技術感興趣的用戶報名參加。

專家簡介：

焦慎地，德國斯派克分析儀器公司產品經理，具有多年的ICP、XRF光譜儀分析應用經驗。

資料來源：

百度文庫

王世芳等.X射線熒光光譜分析法在土壤重金屬檢測中的應用研究進展

胡波等.X射線熒光光譜儀的發展及應用

周西林等.電感耦合等離子體原子發射光譜法在金屬材料分析應用技術方面的進展

崔天龍.電感耦合等離子體發射光譜法在化學分析中的應用
