国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

納米多孔金屬中觀察到反常的均勻-非均勻變形轉(zhuǎn)變


來源:沈陽材料科學國家研究中心

[導讀]  金屬所沈陽材料科學國家研究中心的劉凌志副研究員(第一作者)、張燁元博士研究生、解輝特別研究助理和金海軍研究員(通訊作者)研究發(fā)現(xiàn),通過進一步提高而非降低相對密度,可在納米多孔金中復現(xiàn)由非均勻變形誘發(fā)的壓縮應力平臺。

中國粉體網(wǎng)訊  在多孔材料壓縮變形的初始階段,其應力—應變曲線往往呈現(xiàn)一個較長應力平臺。流變應力在壓縮變形中幾乎保持恒定,直至致密化階段流變應力才開始急劇上升。多孔材料的壓縮應力平臺與其非均勻變形方式有關(guān):在外加載荷下多孔結(jié)構(gòu)發(fā)生局部失穩(wěn)坍塌,形成變形帶;該變形帶在恒定應力下逐漸擴展至整個樣品。這一獨特變形方式是多孔材料的典型行為,也賦予了該材料抗沖擊、吸能等優(yōu)異性能。對于常規(guī)多孔材料,當相對密度或固相體積分量較低時,其壓縮應力平臺較為明顯;隨著相對密度的提高,應力平臺長度急劇縮短;當相對密度上升至~0.30以上,應力平臺逐漸消失,多孔材料的壓縮變形也逐漸轉(zhuǎn)變?yōu)轭愃朴谌旅懿牧系木鶆蜃冃涡袨椤?nbsp;


近年來,納米多孔金屬因其高強度以及獨特的表面控制功能特性而備受關(guān)注。納米多孔金屬的變形行為與該材料的結(jié)構(gòu)—功能一體化應用探索緊密相關(guān),也是當前該領(lǐng)域的研究熱點之一。此前的研究表明,納米多孔金屬在壓縮下呈現(xiàn)均勻變形,而且在其應力—應變曲線上未見應力平臺。一般認為,這是由于當前納米多孔金屬相對密度較高所致,壓縮應力平臺有可能在相對密度更低的納米多孔金屬中出現(xiàn)。


與上述傳統(tǒng)認識相反,金屬所沈陽材料科學國家研究中心的劉凌志副研究員(第一作者)、張燁元博士研究生、解輝特別研究助理和金海軍研究員(通訊作者)研究發(fā)現(xiàn),通過進一步提高而非降低相對密度,可在納米多孔金中復現(xiàn)由非均勻變形誘發(fā)的壓縮應力平臺。這一研究成果以“Transition from homogeneous to localized deformation in nanoporous gold”為題最近發(fā)表于Physical Review Letters期刊。


該團隊研究發(fā)現(xiàn),隨著相對密度升高,納米多孔金壓縮加工硬化率急劇下降,在相對密度提高至~1/3以上時呈現(xiàn)完美的應力平臺,其變形也從均勻變形逐漸轉(zhuǎn)變?yōu)榉蔷鶆蜃冃。這一變形方式的轉(zhuǎn)變與傳統(tǒng)多孔材料中觀察到的轉(zhuǎn)變方向完全相反,且機制不同。進一步結(jié)構(gòu)表征和分析表明,納米多孔金屬變形方式轉(zhuǎn)變源自于其孔棱變形從彎曲主導向拉壓主導的轉(zhuǎn)變。在較低相對密度納米多孔金的壓縮變形中,由于懸掛孔棱的搭接以及孔棱彎曲產(chǎn)生幾何必需位錯強化,從而誘發(fā)應變硬化并抑制應變局域化。而在較高相對密度納米多孔金中,孔棱在拉壓主導變形下更易于發(fā)生位錯滑移雪崩誘發(fā)的應變失穩(wěn),從而誘發(fā)局部變形帶的形成以及恒定載荷下遞進式的宏觀變形方式。這一轉(zhuǎn)變只在孔棱直徑小于200納米,且晶粒尺寸遠大于孔棱直徑的條件下存在,有可能是自組裝納米多孔結(jié)構(gòu)晶體材料的共同特征。


這也是在該臨界相對密度(~1/3)附近觀察到納米多孔金屬的異常力學行為(L.Z. Liu et al, Acta Mater 78(2016)77-87;L.Z. Liu et al, APL 110(2017)211902; H.J. Jin et al, MRS Bull 43(2018)35-42)和自發(fā)致密化行為(H. Xie et al, Acta Mater 209(2021)116806)后,該團隊發(fā)現(xiàn)的納米多孔金屬異于傳統(tǒng)多孔金屬的又一個特征行為。該系列工作對于發(fā)展結(jié)構(gòu)—功能一體化高性能納米多孔金屬材料、理解自組裝納米結(jié)構(gòu)的穩(wěn)定性及表面控制力學響應(H.J. Jin and J. Weissmueller, Science (2011); Y.Y. Zhang et al, Phys Rev Lett (2021)) 等均具有重要意義。


該研究得到國家重點研發(fā)計劃項目、國家自然科學基金面上項目和青年基金項目資助。

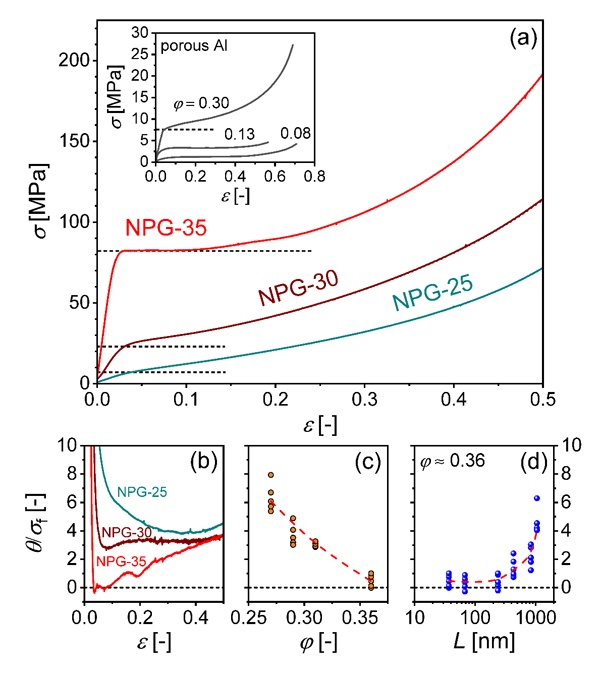

圖1. 納米多孔金的壓縮變形行為。(a) 不同相對密度納米多孔金的壓縮應力應變曲線。小圖為不同相對密度常規(guī)多孔鋁的壓縮應力應變曲線。(b) 不同相對密度納米多孔金歸一化后的加工硬化率隨壓縮應變的變化情況。(c) 納米多孔金歸一化加工硬化率隨相對密度的變化。(d) 相對密度為0.36的NPG-35樣品的加工硬化率隨孔棱尺寸的變化情況。

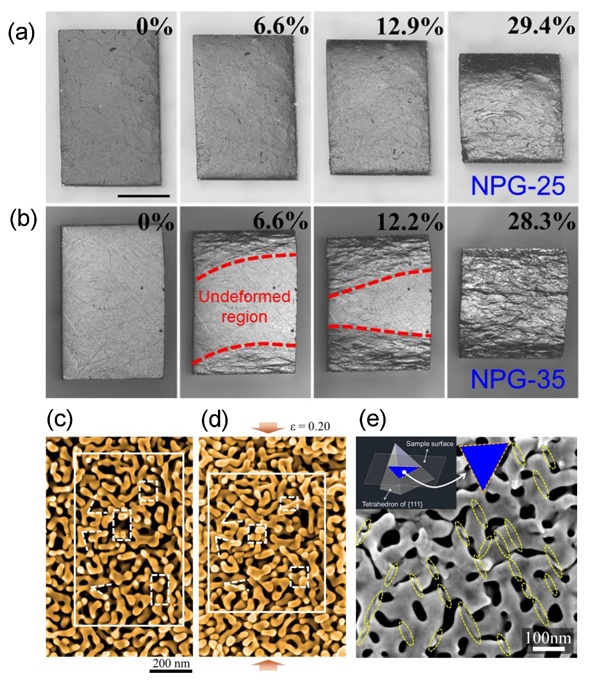

圖2. 納米多孔金的均勻與非均勻變形。相對密度為0.27的NPG-25樣品 (a) 和相對密度為0.36的NPG-35樣品 (b) 壓縮不同應變后的表面形貌光鏡照片。(c-d) 為NPG-25樣品壓縮20%前后局部變形情況?梢娍桌獍l(fā)生彎曲變形和懸掛孔棱發(fā)生搭接。(e) 壓縮10%的NPG-35中,變形帶內(nèi)的孔棱發(fā)生位錯雪崩式滑移變形的痕跡。


(中國粉體網(wǎng)編輯整理/星耀)

注:圖片非商業(yè)用途,存在侵權(quán)請告知刪除!


推薦17
相關(guān)新聞:
網(wǎng)友評論:
0條評論/0人參與 網(wǎng)友評論

版權(quán)與免責聲明:

① 凡本網(wǎng)注明"來源:中國粉體網(wǎng)"的所有作品,版權(quán)均屬于中國粉體網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。已獲本網(wǎng)授權(quán)的作品,應在授權(quán)范圍內(nèi)使用,并注明"來源:中國粉體網(wǎng)"。違者本網(wǎng)將追究相關(guān)法律責任。

② 本網(wǎng)凡注明"來源:xxx(非本網(wǎng))"的作品,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點和對其真實性負責,且不承擔此類作品侵權(quán)行為的直接責任及連帶責任。如其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用,必須保留本網(wǎng)注明的"稿件來源",并自負版權(quán)等法律責任。

③ 如涉及作品內(nèi)容、版權(quán)等問題,請在作品發(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系,否則視為放棄相關(guān)權(quán)利。

粉體大數(shù)據(jù)研究
  • 即時排行
  • 周排行
  • 月度排行
圖片新聞
