何為5G？
5G是第五代移動通信技術的簡稱，但與4G、3G、2G不同的是，5G不是獨立的、全新的無線接入技術，而是現有無線接入技術——包括2G、3G、4G和WiFi——的演進，以及對一些新增的補充性無線接入技術進行集成后，形成的解決方案的總稱。
來源：pixabay
簡單來說，5G就是通過對現有無線技術的改進，使得網速更快，延時更低，1秒鐘下一部電影輕輕松松！有了5G傳輸，使得物聯網、車聯網，甚至將來實現萬物互聯成為可能。
5G市場有多大？
據中國信通院《5G經濟社會影響白皮書》預測：
2030年，5G帶動的直接產出和間接產出將分別達到6.3萬億和10.6萬億元。

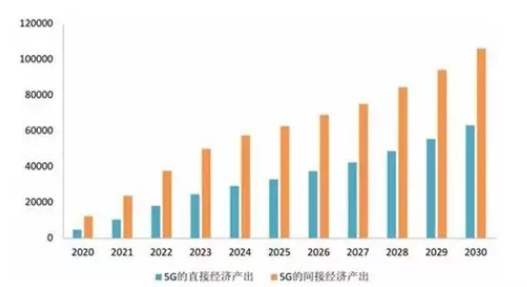

2020-2030年中國5G直接和間接經濟產出（億元）
在直接產出方面，按照2020年5G正式商用算起，預計在2025年、2030年將分別增長到3.3萬億、6.3萬億元，十年間的年均復合增長率為29%。
在間接產出方面，2020年、2025年、2030年，5G將分別帶動1.2萬億、6.3萬億和10.6萬億元，年均復合增長率為24%。
你就說這個市場大不大吧！
濾波器是5G產業鏈重要一環

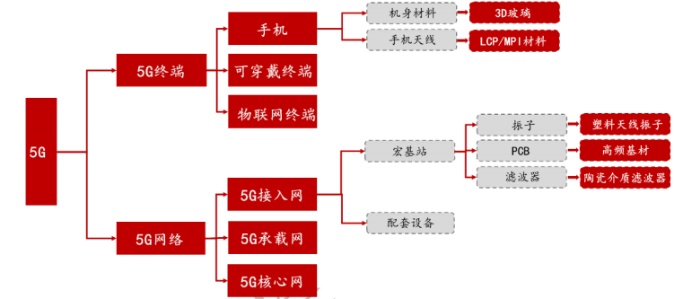

5G產業鏈，來源：萬聯證券研究所
在5G產業鏈中，濾波器作為射頻器件重要組成部分，承擔了幫助基站選頻的重任。進入 5G 時代，基站天線通道數大幅增長，從 4G 的4、8 通道逐步升級為 16、32、64 和 128 通道。每一通道都需要一整套射頻元件來處理收發上行和下行信號，且需要對應的濾波器來選擇和處理信號頻率，濾波器的需求量激增。中美貿易摩擦加速了芯片國產化替代進程，射頻器件是下一代移動通信升級重點，濾波器作為射頻前端必要的電子元器件，技術門檻較高，市場前景可觀。
華為為何果斷選擇了陶瓷濾波器
目前，5G基站濾波器有三種方案，即小型金屬腔體濾波器、塑料濾波器和陶瓷介質濾波器。傳統的濾波器一般由金屬同軸腔體實現，通過不同頻率的電磁波在同軸腔體濾波器中振蕩，保留達到濾波器諧振頻率的電磁波，并耗散掉其余頻率的電磁波。
陶瓷介質濾波器中的電磁波諧振發生在介質材料內部，沒有金屬腔體，因此體積較上述兩種濾波器都會更小。5G時代MassiveMIMO（大規模天線技術）對天線集成化的要求較高，濾波器需要更加的小型化和集成化，為了滿足5G基站對濾波器的相關需求，更易小型化的陶瓷介質濾波器成為主流解決方案。
鑒于陶瓷介質濾波器的優勢，作為 5G 基站的先頭部隊，華為最早果斷的選擇了陶瓷介質濾波器。除華為外，愛立信也傾向于使用陶瓷介質濾波器。中興、諾基亞等其他設備商也在逐步開始采用陶瓷介質濾波器，預計2021年全球主流設備商會逐步采取全陶瓷方案。
陶瓷濾波器生產工藝及關鍵環節
1、生產工藝

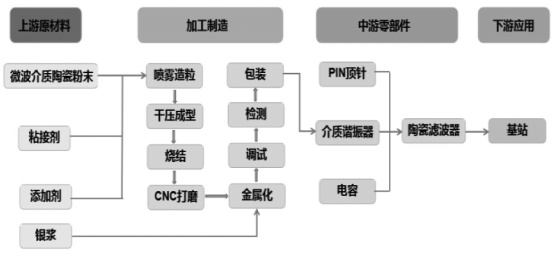

典型的陶瓷介質濾波器的生產工藝包含陶瓷粉體造粒、壓制成型、保溫?zé)Y(jié)、印制銀層、開設耦合窗口陶瓷諧振器、表面貼裝、涂覆銀層、再燒結、調制、測試、包裝等。
陶瓷濾波器采用高溫?zé)Y(jié)工藝，射頻結構設計后，微波介質陶瓷粉末噴霧造粒，干壓成型后進行高溫?zé)Y(jié)，經過 CNC 打磨處理、金屬化、制電極、調試等工藝制造而成。陶瓷替代金屬，陶瓷介質濾波器量化生產技術難度更高，其難點主要在于粉體配方、干壓成型及燒結、金屬化和大規模自動化調試技術。
2、關鍵環節
首先是微波陶瓷粉體配方與制備批量生產一致性的問題，介質濾波器生產過程中需盡力控制工藝以制出雜質少、缺陷少、晶粒均勻分布的陶瓷。
我國陶瓷濾波器產業面臨的挑戰
1、5G陶瓷濾波器的生產加工難度大
首先，我國的先進陶瓷制備技術還是落后于國外的，其中最主要的生產環節-粉體制備技術可以說還遠遠落后于日本及西方國家，這將直接影響陶瓷濾波器產品的品質。
2、行業標準化建設
行業測試和要求都沒有標準，比如可靠性要求，材料瓷體與銀漿的配合，對于插損指標的影響。本身5G也還在測試中，還需一段時間的驗證和運營商提速，所以相關通訊設備也在成熟完善中。未來標準化，有助于降低資源浪費。
3、缺乏理論指導，摸索浪費多
目前企業普遍缺乏理論指導，導致實驗結果很多，持續性改善過程長。要做好陶瓷濾波器，做好基礎研發工作非常重要，需要產學研配合。
4、合格率低，價格有下降空間
該行業的產業化才剛剛開始，生產工藝不成熟導致產業自動化推進緩慢，合格率低，生產成本高居不下。
5、行業剛剛起步、需要約束市場
陶瓷濾波器行業剛剛起步，國內大大小小的先進陶瓷企業不少，誰都想來分一杯羹，未來的市場需要約束，避免惡性競爭。
6、研發周期長
5G網絡的研發花費的時間較長，科技研發的投入，是一筆長期的投資。
7、承受住西方國家的打壓
華為、中興等在5G領域的強勢崛起，令美國等西方國家坐立不安，無賴強盜的面目昭然若揭，美國就以“華為、中興對美國及美國通訊系統安全造成威脅”為由，打壓兩家公司在美國的商業活動。
參考來源：
[1]5G陶瓷介質濾波器逐步成為行業主流.濾波器
[2]陶瓷介質濾波器將成5G時代新主流，東山精密已供貨華為.中富聚焦
[3]淺析：5G基站濾波器.中微聚智
[4]劉艷紅.陶瓷濾波器自動化生產關鍵技術研究
[5]中國粉體網、萬聯證券研究所
