中國粉體網訊  高性能、高封裝密度、包含多種功能的集成電路（IC）有效地帶動了三維集成與封裝（3DPackaging）的高速發展。該封裝方式具有效率高、體積小、功耗低、弱延遲、寄生小和低噪音等多種優勢，成為新興的系統級封裝技術關鍵的分支，在未來的集成電路甚至微電子機械系統（MEMS）封裝中占有日益重要的作用。

轉接板簡介

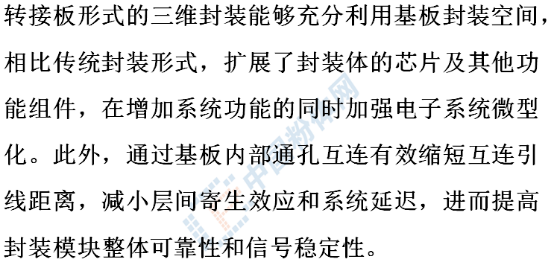

轉接板技術作為一種新型三維封裝模式下的大規模集成電路應用技術，逐漸成為備受關注的高密度模塊集成封裝技術。其結構是指在有機或無機等基板的適當位置利用不同加工工藝實現高深寬比垂直通孔，垂直通孔內可進行不同材質的填充，整體可看作利用通孔垂直互連的封裝體，實現了芯片與芯片之間、芯片與基板之間、基板與基板之間不同間距的輸入輸出端口互連，完成芯片與圓片、芯片與芯片之間垂直互連，進而實現封裝體在垂直方向上的擴展，促進系統模塊的小型化和異質集成度。

轉接板技術分類與應用

按照基板材料的不同，轉接板可大致分為有機、硅基、玻璃和陶瓷四種。

（1）有機轉接板。有機轉接板的基板材料通常以玻璃纖維作加強劑有機樹脂為基礎材料，采用層壓加工工藝即可進行大規模有機轉接板制造。與其他材料轉接板相比，有機轉接板成本較低，同時其加工工藝簡單且成熟，相較于硅基等其他轉接板，有機轉接板的粗糙度較小，因此通孔金屬化難度較小。

然而，有機轉接板基板的熱性能較差，其熱膨脹系數與硅組件相差較大，成品率較低，隨著層數的增加有機轉接板出現明顯的翹曲，一定程度上限制高集成三維封裝領域中有機轉接板的應用。

（2）硅基轉接板。硅基轉接板是一種已在工業生產中應用廣泛的轉接板技術。然而，硅作為具有一定導電性的半導體材料，在電子系統中存在通孔漏電流以及信號的耦合與串?dāng)_的問題，且該情況在高頻電路中尤為嚴峻。

（3）玻璃轉接板。玻璃轉接板采用玻璃通孔技術可以在一定程度上克服由于硅半導體特性帶來的缺點。通常所用玻璃的主要成分為SiO₂，電阻率較高(1012-1016Ω·cm)，信號隔離度較好，且高溫下性能穩定。然而玻璃轉接板因其基板脆度較大，在基板通孔加工過程中難度較大，成品率較低，成本較高，同時在加工過程過存在的細微缺陷會導致通孔漏電流的形成。

（4）陶瓷轉接板。陶瓷轉接板采用陶瓷通孔技術，基于陶瓷材料的良好絕緣性能和機械性能，因此在轉接板封裝技術中存在較大優勢。通常陶瓷材料有AlN、Al₂O₃和BeO等，由于BeO具有一定毒性，因此使用較少。AlN陶瓷因其具有與硅相近的低熱膨脹系數，電阻率高，同時其熱導率遠遠高于其他陶瓷材料，因此芯片與芯片間、基板上下表面間的信號損耗較小，信號完整性良好。

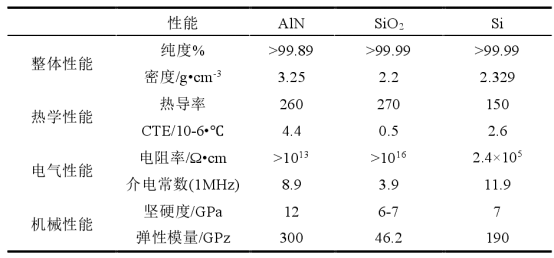

AlN、SiO₂和Si性能參數

綜合考量電學、熱學和機械等方面的性能指標，基于AlN材料的TCV轉接板性能較為優良，具有良好的發展前景。

AlN陶瓷轉接板

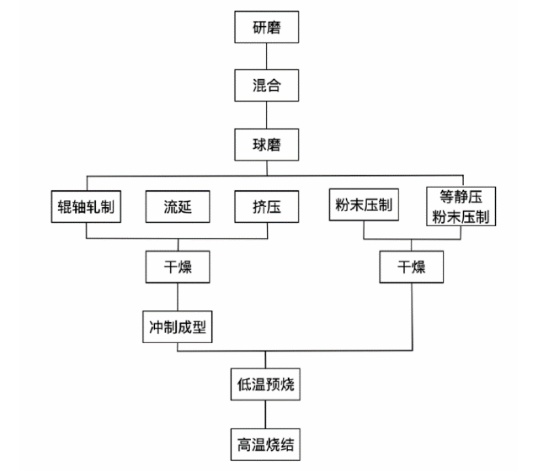

1、陶瓷轉接板基板的制備

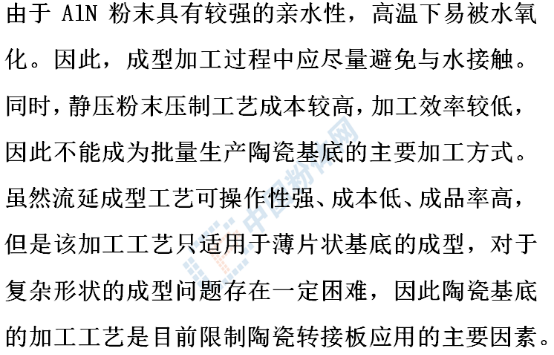

由于AlN陶瓷熔點高（2232℃）、硬度大，因此陶瓷基板的制備難度較大，通常采用低熔點玻璃或其他助熔劑摻雜的方式加工陶瓷。

此外，AlN陶瓷的燒結通常在氮?dú)鈼l件下有機物在燒結過程中逐漸蒸發，避免了由于燒結過程中生成的金屬氮化物改變陶瓷材料的成分配比，影響基底性能。

2、陶瓷轉接板通孔的形成

由于AlN陶瓷硬度大，且由漿料壓制燒結而成，機器切割、鉆孔或電火花加工等傳統加工方式難以達到陶瓷轉接板對通孔高深寬比的要求，目前主要采用激光鉆孔技術實現。

3、陶瓷轉接板孔隙的填充

目前在三維封裝領域中對陶瓷轉接板基板孔隙的研究較少。由于陶瓷基板內部孔隙尺寸較小，且孔隙分布不均勻，因此填充材料需要具備流動性好、絕緣性高、熱穩定性好等特征，對比分析多種液體材料，其中以有機高分子材料聚酰亞胺的綜合性能較適用于孔隙填充，其流動性較好，絕緣性能較強，耐高溫達400℃以上，且高溫下性能穩定，加熱過程中無氣泡產生，縱使固化后液體體積有所減小，孔隙不能實現完全填充，但是仍能大大降低孔隙貫通率，減少通孔信號傳輸?shù)膿p耗與串?dāng)_。

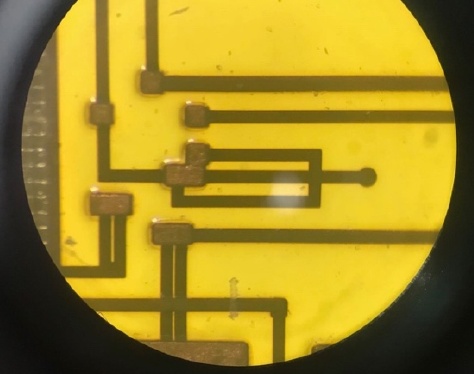

4、陶瓷轉接板再分布層的制備

通過陶瓷轉接板內部的垂直通孔可以實現襯底上下表面的信號互連，有效降低互連線數量，減小互連線距離。同時，基板表面可以通過光刻、顯影、電鍍等工藝，并通過具有特定圖形的掩模版加工形成特定的金屬化圖形，與基板通孔的上下表面互連，實現信號傳輸通道，完成信號在基板表面、基板內部以及相鄰基板之間的傳輸，即通過基板表面多層再分布層與基板通孔，實現通孔與通孔之間、通孔與基板以及基板與基板之間的信號互連。

參考來源：

[1]孫雅婷.陶瓷轉接板關鍵技術

[2]劉哲.用于硅轉接板的氮化鋁改性聚酰亞胺介質的制備和表征

（中國粉體網編輯整理/山川）

注：圖片非商業用途，存在侵權告知?jiǎng)h除
