中國粉體網訊 全固態鋰電池可以具有比常規鋰離子電池更高的能量密度及更優越的安全循環穩定性，有望發展成為下一代高比能鋰電池。然而，迄今全固態電池尚未走向規模化商業應用，其挑戰一方面來源于固體電解質自身的結構、化學與電化學穩定性等。另一方面，固態電池內部的
諸多界面，包括固態電解質與正極的界面、與負極的界面、固態電解質顆粒之間的界面(晶界)等對電池的電化學性能都具有非常重要的影響。
在固態電池發展的過程中，全面了解固態電解質中的離子擴散以及復雜而難以捉摸的界面反應，是改善固態電池循環性能的基礎。獲得大量而有用的信息，有利于幫助我們對固態電解質及全固態電池進行數據分析，以得知其各方面的性能。
一、原位顯微技術
1、原位掃描電子顯微鏡
原位掃描電子顯微鏡(SEM)技術利用電子束掃描樣品表面時產生的二次電子或背散射電子進行實時成像，可以在微觀尺度上直觀地觀測電極材料在循環過程中的顆粒大小和形貌變化，通過結合能量色散X射線譜(EDS)還可以進一步分析電極充放電前后的元素組成，可以對電極界面反應的動態演化規律提供指導。因此，通過對循環過程中的電極材料進行實時SEM觀察，可以實時地監測電極材料在循環過程中的形貌變化，找出電池失效的可能原因，有助于指導電極材料的結構設計和性能優化。
2、原位透射電子顯微鏡
透射電子顯微鏡(TEM)是利用高能電子束穿透樣品所激發的彈性或非彈性電子等進行成像與分析的一種表征手段。原位TEM在提高TEM時間分辨率的同時，對薄層或納米電池系統施加電信號等，可以通過多種不同的模式，如高分辨透射電鏡、掃描透射電鏡、選區電子衍射、電子能量損失譜、能量色散X射線譜等，實現從納米甚至原子層面實時、動態監測電極、固體電解質及其界面在工況下的微觀結構演化、反應動力學、相變、化學變化、機械應力以及表/界面處的原子級結構和成分演化等關鍵信息，是系統研究固態鋰電池充放電過程電化學反應機理及失效機制最具代表性的一種重要表征手段。
二、原位X射線技術
X射線技術是研究固態電池工作機制的有力工具。高通量和高亮度以及寬泛的X射線束使其能夠滿足包括散射，光譜和成像技術在內的各種表征需求，從而獲得不同時空尺度的結構和化學信息。
1、原位X射線衍射
基于布拉格定律，原位X射線衍射(XRD)可以在電池的充放電循環過程中，實時監測電極或電極-電解質界面中物相及其晶格參數的變化過程，為深入研究電池的運行及失效機理提供重要視角與數據支持。根據X射線信號采集器相對于入射X射線源的位置，原位XRD裝置主要有反射式與透射式兩種設計。
2、原位X射線光電子能譜
對于全固態電池，直接使用鋰金屬作為負極材料，可以顯著提高電池的能量密度與長續航能力。然而，鋰金屬的實際應用受限于其高化學活性，容易與電解質等發生副反應，使電池過早失效。固體電解質有望緩解鋰金屬的界面反應，形成一個穩定的具有高離子導電性的界面層。不同固體電解質相對于鋰金屬的穩定性差異顯著。
Wenzel等采用原位X射線光電子能譜(XPS)系統，對鋰金屬在典型硫化物固體電解質Li10GeP2S12(LGPS)表面的電化學沉積過程進行原位表征，以研究LGPS與鋰金屬的界面穩定性。
3、原位X射線吸收光譜
近邊結構X射線吸收光譜(XANES)，又稱為近邊X射線吸收精細結構(NEXAFS)，是物質的X射線吸收譜中閾值以上約50eV內的低能區吸收譜結構，主要來源于物質原子對激發光電子的多重散射共振，對緊鄰原子的立體空間結構非常敏感。
原位XANES對快速高精度分析固態電池內部的元素及其價態乃至各自的分布，都具有難以替代的作用，而且對樣品幾乎沒有損傷，對深入分析固態電池的充放電機理與失效機制等具有極為重要的作用。
4、原位X射線層析成像
X射線層析成像(X-ray tomography)，也稱為計算機層析成像或計算機斷層掃描(CT)，通常利用穿透能力強的硬X射線(10—100keV)為入射光源，可以直接穿透紐扣電池的金屬外殼等，在一系列角度下對研究對象(如固態電池)進行穿透掃描投影成像，獲得各角度下的對比度衰減圖像，最終通過計算機軟件重構為三維結構。
原位X射線層析成像實時跟蹤電池內部組分的形貌、晶體結構與各化學組分等信息在電池運行過程中的動態變化，對研究固態電池界面性能、界面變化以及電池失效機理有重要意義。由于硫化物固體電解質在室溫下具有較高的鋰離子導電能力，目前原位X射線層析成像所研究的全固態電池主要基于硫化物固體電解質,包括Li2S-P2S5(LPS)，Li10GeP2S12(LGPS)，與Li10SnP2S12(LSPS)等。
三、原子中位技術

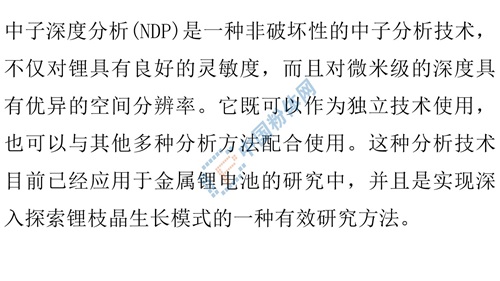

中子不帶電，主要與原子核相互作用，這使得中子具有更強的穿透能力，并對輕量元素(包括H，Li)、同位素及原子量相近元素(如鐵、鈷與錳)等具有高靈敏度，可以用來確定晶體點陣中元素所在位點，有利于研究固態電池中電極及電解質中的離子活性位點及其分布。因此，原位中子散射相關技術可以與原位XRD形成互補，更系統深入地研究固態電池的運行機理等。較為常見的原位中子散射相關技術包括：原位中子衍射(ND)，原位中子深度剖析(NDP)等。
Li等利用原位中子衍射對Li|Li6.4La3Zr1.4Ta0.6O12(LLZTO)|Ti全固態電池的鋰電鍍過程進行了三維NDP分析，觀測到大部分鋰直接沉積在Ti電極的孔隙中；這有利于提高電池界面的穩定性，并減少鋰枝晶的生長。
四、原位波譜技術
1、原位拉曼光譜
拉曼光譜是印度科學家拉曼發現的一種光的非彈性散射效應，來源于分子振動(和點陣振動)與轉動，可用于檢測全固態電池中電極或固體電解質表面的材料成分及結構的變化等，同一樣品的拉曼位移與入射激光的波長或頻率無關，因而可以用于物質分子結構的定性分析，對深入研究電池電極或電解質的運行與失效機理都具有重要的意義。
2、原位NMR與原位MRI
核磁共振（NMR）和磁共振技術可以原位地提供電池材料的定量信息。通過同位素標記跟蹤等，核磁共振可以用來定性分析材料的化學成分與結構等，并可用于核磁共振成像(MRI)。在鋰電池研究中，比較常見核有7Li，6Li，23Na，1H，13C，19F及29Si等。
在液體樣品中，分子的在各個方向的快速隨機運動可以將化學位移的各向異性等平均掉，從而獲得高分辨率NMR圖譜；而對于固態樣品，分子運動被約束，各向異性顯著，使NMR譜線寬化，分辨率較低。對于普通固態樣品，通過魔角旋轉(MAS)的方式，將樣品管繞著一個與主核場夾角為魔角54.7o的軸進行高速旋轉，可以將各種固體的各向異性作用有效平均，獲得高分辨的固體核磁譜圖。
五、冷凍電鏡技術

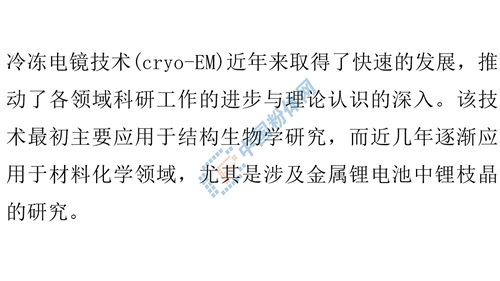

受結構生物學的啟發，冷凍電子顯微鏡提供了一種可以使電池保持自然狀態并以納米和原子級尺度對電池材料進行成像的表征方法。低溫保護不僅有助于最大程度地減少空氣和光束的損害，而且還保留了樣品的固有結構。這使我們能夠在納米/原子級分辨成像輕質化合物的結構與形貌，而這對鋰枝晶的生長以及SEI膜的研究至關重要。
六、其他原位表征技術
除上述原位表征技術外，其他一些原位表征手段也可用于對全固態鋰電池的充放電過程進行實時監測分析。掃描探針顯微(SPM)技術，主要包括掃描隧道顯微鏡(STM)與原子力顯微鏡(AFM)，相關衍生技術，如電化學原子力顯微鏡(EC-AFM)，掃描電化學顯微鏡(SECM)等，均可以用于對固態電池的原位研究與分析。
小結：
在實際生產過程中，固態電池的界面和穩定性是最重要的，先進的表征技術有助于我們了解固態電池的運行情況。充分利用各種分析表征技術，能夠幫助我們了解固態電池的界面及失效機理，促進固態電池的研發和產業化。當然，在固態電池研究當中，電化學表征也是十分必要的。
