中國粉體網訊 在各類人造金剛石技術中，微波等離子體化學氣相沉積(MPCVD)單晶金剛石生長技術由于其微波能量無污染、氣體原料純凈等優勢而在眾多單晶金剛石制備方法中脫穎而出，成為制備大尺寸、高品質單晶金剛石最有發展前景的技術之一。

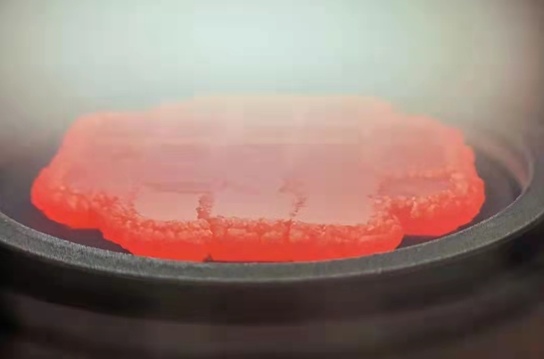

(圖片來源：晶盛機電公眾號)
據晶盛機電消息，近日，晶盛機電晶體實驗室經過半年多的工藝測試，全自動MPCVD法生長金剛石設備（型號XJL200A）成功生長出高品質寶石級的金剛石晶體。此次XJL200A金剛石生長爐成功解決了傳統的MPCVD培育鉆石生長技術的行業痛點：對多晶及生長裂紋等缺陷的判斷、對晶體溫度和生長厚度等關鍵生長參數的控制都依賴人工判斷，克服了目前人工培育鉆石過程中質量控制和規�；a(chǎn)的瓶頸。
(圖片來源：晶盛機電公眾號)
該設備經過長晶測試表明，能一次可以實現20顆以上4-5克拉毛坯鉆石的生產能力，設備穩定性好，綜合生長良率高，為大規模的生產提供了自動化操作的基礎。項目負責人表示，目前已經完成了設備定型和批量工藝開發，設備即將投放市場，能為客戶提供一站式解決方案。
隨著半導體行業的不斷發展，越來越多的半導體材料被應用于電子器件中。普通半導體材料受其性能約束，在高溫條件下的應用受到限制。而金剛石半導體器件具有高載流子遷移率、高熱導率和低介電常數等優異的電學性質，能夠在高頻、大功率和高溫高壓等十分惡劣的環境中運行。金剛石通過摻雜可呈現ｎ型導電和ｐ型導電，性能遠超GaAs，GaN和SiC等材料，是目前最有希望的寬禁帶高溫半導體材料。此外，由于金剛石帶隙很寬，在半導體領域中，既能作為有源器件材料（如場效應管和功率開關），也能作為無源器件材料（如肖特基二極管等）。隨著金剛石的電學和熱學性能的逐步開發，金剛石會使超大規模集成電路和超高集成電路的發展進入一個新紀元。
參考來源：
[1] 晶盛機電公眾號
[2] 陳亞男等.金剛石半導體材料和器件的研究現狀
（中國粉體網編輯整理/山川）
