中國粉體網訊  由于具備密度低、耐高溫、高比強、抗氧化、高化學穩定性和高導熱性等一系列優點，陶瓷已經成為了半導體設備精密部件的常用材料。

作為半導體生產設備的關鍵部件，精密陶瓷部件占整個半導體設備成本的10%以上，故其研發生產直接影響著半導體裝備制造業乃至整個半導體產業鏈的發展�？梢哉f，精密陶瓷部件是整個半導體產業基礎中的基礎。

但是，由于在精密陶瓷的生產過程中存在著制作工藝多樣、制作步驟繁復等因素的影響，不可避免地在材料內部會存留缺陷，這對材料質量的穩定性以及使用的可靠性都造成了不可忽視的影響。因此，如何有效通過檢測表征材料內部缺陷性質，探究缺陷出現的原因，在實際生產中具有重要意義。

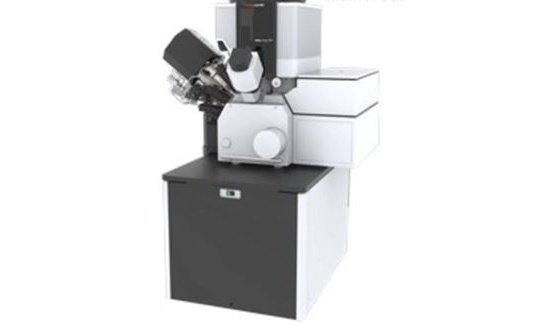

聚焦離子束（FIB）結合掃描電子顯微鏡（SEM）而成的雙束系統，擁有高精度微納加工能力的同時也具有超高空間分辨率成像功能，是一種極為重要的超精細加工和表征儀器，在陶瓷材料分析中具有重要應用。

首先，SEM是最廣泛使用的材料表征方法之一。它具備較大的景深、較寬的放大范圍和納米級甚至亞納米級高分辨率的成像能力，可以對復雜的、粗糙的表面形貌進行成像和尺寸測量，配合背散射電子探頭可以分析一些材料的成分分布。另外，結合截面樣品的制備，SEM還可以對樣品的截面形貌進行表征和尺寸測量。

其次，F(xiàn)IB 在材料科學中的應用最初主要是對材料進行離子質譜分析（SIMS），后來由于出色的定位精度和超精細加工能力開始為其他儀器（主要是透射電子顯微鏡（TEM））準備精細樣品，能夠在數十納米定位精度下提取特定位置并將之制備成TEM 樣品，這在以前是難以想象的，同時極大地提高了 TEM樣品制備效率。

FIB-SEM 雙束系統的一大特點是可對材料進行納米尺度的連續切片，通過層析技術獲得微結構的三維特征，其空間分辨能力是其他切片技術的數倍乃至數十倍。

近些年來，伴隨著FIB-SEM 系統在分辨率、穩定性、用戶友好的自動化程序等方面的發展，結合各種先進的信號探測模式，如低能背散射電子(BSE)、能量分散 X 射線能譜(EDX)、電子背散射衍射(EBSD)、二次離子質譜(SIMS)，使得FIB 的三維分析技術呈現多樣化，在對材料微納尺度三維空間進行深入研究上發揮了不可替代的重要作用。與其它三維分析技術相比，F(xiàn)IB-SEM 三維分析技術具有大尺度高分辨的三維表征分析能力，獲取的材料微觀信息具有很好的整體代表性。

北京歐波同光學技術有限公司成立于2003年，是一家材料分析數字化解決方案服務商，可提供基于賽默飛（原FEI）電子顯微鏡的多尺度、多模式顯微分析解決方案。

中國粉體網將在山東濟南舉辦第一屆半導體行業用陶瓷材料技術研討會，屆時，北京歐波同光學技術有限公司的管玉鑫經理將帶來題為《歐波同基于SEM/FIB表征方案在半導體陶瓷材料分析中的應用》的報告。

在報告中，管玉鑫經理將以半導體陶瓷材料為主，著重介紹現代前沿的電子顯微檢測和表征技術，包含從微米到納米尺度的分辨能力，從高分辨成像到元素、結構、原位等多維度綜合性表征方案。除此之外，報告還將介紹基于人工智能數據化分析手段，電子顯微鏡獲取顯微圖像，人工智能軟件可自動統計孔隙、裂紋、顆粒度、晶型等關鍵結構的尺寸、面積和占比等一系列信息。

專家介紹：

管玉鑫，北京歐波同光學技術有限公司業務發展（BD）主管；

2005-2009：大連交通大學本科；

2009-2012：大連理工大學碩士；

2012-2015：天津三星電機 分析實驗室SEM失效分析；

2015至今：北京歐波同光學技術有限公司，從事SEM相關技術支持工作；

從事電鏡應用工作9年，擅長SEM在金屬、半導體等行業的應用和分析，在原理、圖像、分析數據解讀上有較深的工作經驗。

參考來源：

[1]梅輝等.淺談陶瓷基復合材料無損檢測方法及其進展

[2]鐘超榮.FIB- -M SEM 雙束系統超精細加工與表征應用研究
