中國粉體網(wǎng)訊  先進陶瓷材料具有高強度、高硬度、耐高溫、耐化學腐蝕、耐磨損和較低的密度、熱膨脹低等優(yōu)異的性能，已在航天航空、能源、機械、汽車、化工、冶金等領域中將其置于重要地位。然而，陶瓷的室溫脆性（低溫更脆）問題導致陶瓷材料的可靠性低。因此，增韌一直是陶瓷材料研究的核心內(nèi)容，也是最具挑戰(zhàn)性的問題之一。

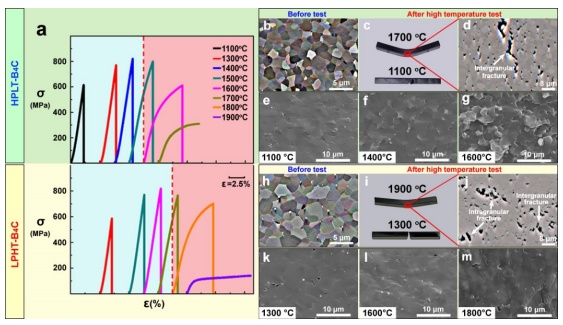

高壓燒結碳化硼陶瓷塑性溫度更低，出現(xiàn)塑性之前保持高強度

近日，傅正義院士團隊季偉副研究員在高性能特種陶瓷研究方面取得創(chuàng)新性進展，該團隊提出一種通過高壓低溫燒結技術（1800°C，80MPa），構建化學計量失衡晶界來提升陶瓷塑性的新策略。該工作以碳化硼陶瓷為例，通過高壓燒結誘導晶界發(fā)生顯著非化學計量變化，使其塑性變形溫度較傳統(tǒng)燒結樣品降低了200℃，中-低溫塑性獲得大幅提高，且在塑性發(fā)生之前保持高強度。該策略有望為高性能特種陶瓷在更廣泛的溫度范圍內(nèi)滿足應用要求提供新方法。

該成果以“Contribution of boundary non-stoichiometry to the lower-temperature plasticity in high-pressure sintered boron carbide”為題，于8月21日在線發(fā)表在Nature Communications（2023, 14, 4889）。

季偉，材料復合新技術國家重點實驗室副研究員，湖北省青拔。2017年博士畢業(yè)于武漢理工大學，師從傅正義院士。2015-2016年在牛津大學學習。主要從事高性能特種陶瓷材料研究，已發(fā)表學術論文50余篇，授權專利15項，主持國家級科研項目多項；獲省部級科技一等獎2項、美國陶瓷學會Ross Coffin Purdy 獎、工程陶瓷全球青年科學家獎、武漢理工大學青年教師十大科技進展；兼任國家高起點期刊Interdiscip. Mater.助理主編、J. Adv. Ceram.青年編委。

信息來源：武漢理工大學

（中國粉體網(wǎng)編輯整理/山川）

注：圖片非商業(yè)用途，存在侵權告知刪除
