中國粉體網訊 輻射探測是一種重要的科技手段，它的應用范圍極為廣泛，上到外太空探索，下到生活的方方面面，對于人類的健康和生存、科學研究和社會發展都具有重要的意義。
為了確保輻射探測技術的安全應用，對傳統半導體探測器的性能提出了新的要求，新一代探測器的研發迫在眉睫。相比傳統氣體、閃爍體、高純鍺，以及硅基等，金剛石擁有卓越的抗輻照性能以及超快的時間響應，被認為是用于脈沖輻射場/強輻射場最理想的半導體探測器材料，十分適合極端環境下的強輻射場測量。
金剛石的輻射探測優勢
金剛石晶體的結構中相鄰的碳原子通過四面體成鍵方式相連。每個碳原子的SP3雜化軌道與其他四個碳原子形成共價鍵，共享電子對。這種共價鍵的鍵長約為1.55×10-10m，鍵角為109°28’，形成了正四面體的結構。由于晶體結構中C-C鍵很強，每個碳原子的所有價電子都參與了共享，無自由電子，這也造就了金剛石材料在電學、光學、力學等方面出色的性能。
金剛石的晶胞結構
C的原子序數Z=6，較低的原子序數使它們?cè)诟吣芗?jí)聯和多重散射過程中受到的散射和損傷較少。此外，C元素的物理特性與人體肌肉和組織相似，因此它們可以用來模擬人體在輻射環境下的反應和損傷。這種模擬對于放射性醫療研究和治療的發展非常重要，因?yàn)樗梢蕴峁└鼫?zhǔn)確的數據和評估，幫助科學家和醫生了解輻射對人體的影響，并改善治療方案的設計和效果。
金剛石具有較寬的禁帶寬度(Eg)為5.47eV，這意味著它具有較強的抗輻照特性及低的本征載流子濃度，以金剛石制成的探測器具有極低的暗電流，在低輻射下性能優異。在晶體中，電子和空穴的遷移率(μ)分別為4500cm2/V·s和3800cm2/V·s，相對介電常數(εr)為5.7，同尺寸下寄生電容僅為硅的0.5倍。因此金剛石探測器可以實現ps級的響應時間，輸出信號也可以獲得更低的噪聲水平。

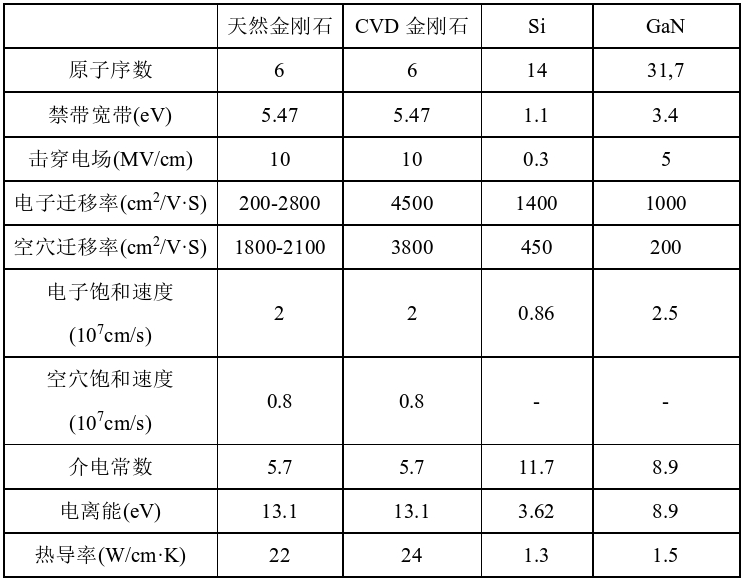

金剛石與其他半導體材料參數對比
通過上表可以看出，金剛石較其他材料而言具有明顯的優勢。以金剛石材料制成的探測器能夠檢測從α、γ、X射線到紫外光等不同類型放射源，在快速時序應用和環境輻射監測方面具有良好的應用前景。
金剛石輻射探測器工作原理
金剛石核探測器的響應由四個階段組成，分別為能量沉積、電子空穴對的產生、非平衡載流子的輸運、電子空穴對的收集。
金剛石探測器可以在多種輻射下工作，包括α粒子、β粒子、γ射線、X射線、中子核輻射、離子核輻射等。帶電粒子與金剛石材料主要發生電磁相互作用，具體作用過程為輻射粒子入射到晶體后會與晶體內的價電子進行一系列的碰撞，在這一過程中造成晶體內價電子的電離或激發，形成許多電子-空穴對。通過外部電壓的驅動下，電子-空穴對定向移動產生微弱的電流信號，經過外部前置放大電路的處理，即可在示波器觀察響應信號的波形。

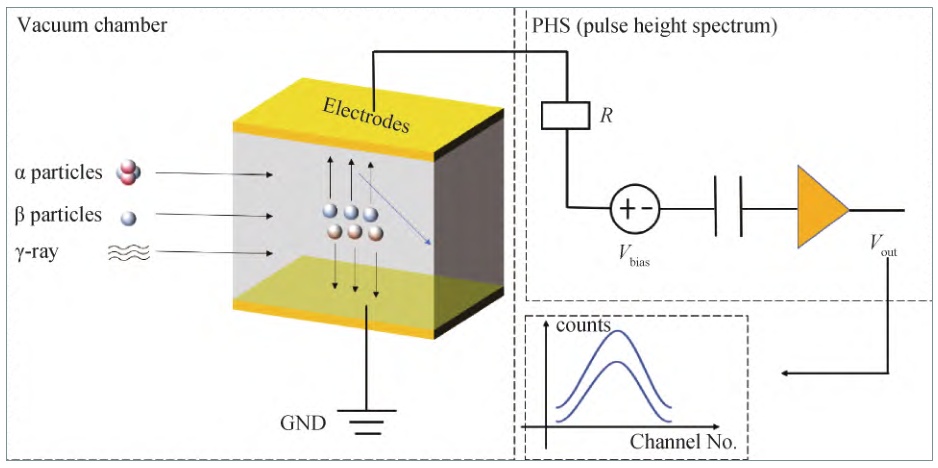

金剛石探測器工作原理示意圖
金剛石輻射探測器的性能評價指標
暗電流、能量分辨率、電荷收集率的高低是評估金剛石探測器好壞的重要指標。高性能的金剛石探測器，一般具有低的暗電流、好的能量分辨率、高的電荷收集效率、對信號的快速響應以及良好的耐輻射性和溫度穩定性。
暗電流測試是指在不接受輻射粒子的作用下，通過在電極兩端施加電壓來測試其內部漏電流。暗電流的量級是評價探測器的重要環節，高性能探測器其暗電流為pA甚至fA量級。探測器暗電流主要受探測器晶體材料的影響，雜質及缺陷越少暗電流數值越低。
能量分辨率是指輻射探測器對輻照射線所攜帶能量大小的分辨能力。能量分辨率數值越小，則表示探測器對粒子能量的區分精度越高。能量分辨率也是判斷探測器性能的重要指標，多種因素會對探測器的能量分辨率產生影響，但最為重要的仍是晶體質量，晶體內部的雜質缺陷會俘獲輻照下電離產生的電子空穴對，在外電場的作用下會在金剛石內部或表面產生極化現象。
探測器的電荷收集效率(CCE)是指探測器金屬電極兩端收集到的電荷量Qc與探測器在輻照下晶體內部產生的電荷數Qin的比值,即: CCE=Qc/Qin。當探測器外部電路增益不變的情況下，探測器電極收集到電荷的數量將會直接決定輸出信號脈沖的幅值。因此，電荷收集效率的高低會對探測器能量分辨率產生影響。電荷收集效率的高低也成為了評價探測器性能的重要參考。
未來與發展
隨著化學氣相沉積技術日臻成熟，金剛石核輻射探測器及其相關電子器件的開發與應用得到極大促進。金剛石核輻射探測器的品質與金剛石材料中的雜質和缺陷密切相關。雜質和缺陷主要影響載流子的產生和輸運，進而影響探測器的電荷收集效率、響應時間、信噪比等關鍵參數。
由于多晶金剛石中晶界的存在，其電荷輸運性能遠遜于單晶金剛石，因此高質量金剛石核輻射探測器的制備材料通常使用“電子級”單晶金剛石。在晶體材料生長方面，研究工作主要集中在大尺寸金剛石生長和摻雜技術的研究上，尚未建立起適合金剛石核輻射探測器的材料篩選方法；同時探測器的器件結構、金剛石微機電系統工藝、晶體的非破壞性表征以及器件物理機理等方面的基礎理論研究還需要進一步加強。
近年來，我國的金剛石輻射探測器在電荷收集性能上取得突破性進展，在器件和材料研究方面也正在迅速提升。2024年12月24日，中國粉體網將在河南·鄭州舉辦“2024半導體行業用金剛石材料技術大會”。屆時，我們邀請到西安電子科技大學張金風教授出席本次大會并作題為《金剛石輻射探測器級材料制備和器件性能研究》的報告，將為您具體介紹金剛石輻射探測領域的國內外研究進展，及西安電子科技大學在金剛石輻射探測器和材料領域取得的重要進展。
專家簡介
張金風，西安電子科技大學微電子學院教授，博士生導師。郝躍院士寬禁帶半導體團隊金剛石半導體方向帶頭人，國家級科技創新領軍人才。主持了國家重點研發計劃項目，自然科學基金重點項目等科研項目，出版國內第一部氮化物半導體領域?qū)Ｖ兜飳捊麕О雽?dǎo)體材料和電子器件》以及金剛石半導體器件相關著作《金剛石半導體器件前沿技術》和《寬禁帶半導體核輻射探測器》, 發表學術論文70余篇，授權國家發明專利40余項，獲得省部級一等獎兩項和國家級創新團隊獎。
參考來源：
1.牟戀希等. CVD人造金剛石核輻射探測器研究進展.人工晶體學報
2.趙鑫等. 金剛石核輻射探測器研究進展.防化研究
3.劉群等. 高性能金剛石輻射探測器的研制與測試.蘭州大學學報
4.侯青峰. 金剛石α、γ粒子輻射探測器關鍵技術研究.中北大學
5.蘇凱等. 面向聚變中子探測的寬禁帶半導體探測器關鍵問題與研究挑戰.電子學報
