中國粉體網訊 近些年來，化學氣相沉積（CVD）單晶金剛石在電子學領域的應用令人矚目，這得益于CVD單晶金剛石在生長技術和半導體摻雜技術上的進展。一直以來，成熟的襯底加工技術是半導體材料得以應用的基礎，其中超精密拋光作為晶圓襯底加工的最后一道工序，直接決定了晶圓表面粗糙度和亞表面損傷程度。
目前，金剛石拋光技術主要有機械拋光、熱化學拋光、激光拋光和化學機械拋光等，其中化學機械拋光（chemical mechanical polishing，CMP）具有設備運行成本低、工藝簡單、拋光后表面損傷小等優點，在金剛石拋光領域逐漸受到重視。
化學機械拋光
化學機械拋光（CMP）是一種超精密拋光的加工方法，通過在機械拋光過程中加入氧化劑，氧化碳原子提高拋光速率，是一種利用機械與化學氧化協同作用來實現工件表面平坦化的技術。相比于機械拋光，化學機械拋光對金剛石的損傷更小，常用于CVD單晶和多晶金剛石膜的研究。

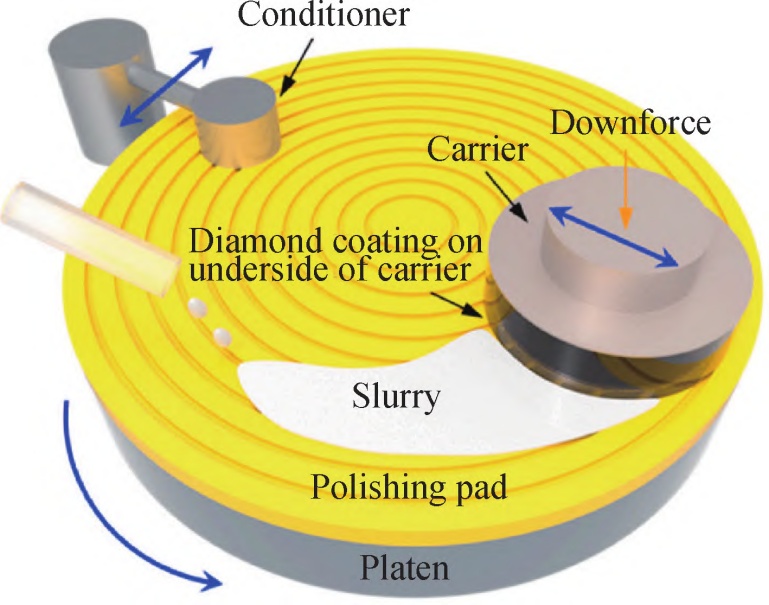

化學機械拋光裝置示意圖
在化學機械拋光過程中，氧化劑扮演著至關重要的角色，早期以高溫熔融鹽作為氧化劑進行拋光。KNO3、NaNO3、LiNO3、KMnO4、K2FeO4、KIO4、K2Cr2O7 和H2O2是常用的氧化劑，其中部分氧化劑需較高的工作溫度以達到熔點，如KNO3熔點為334℃、NaNO3熔點為307℃。H2O2是一種強氧化劑，使用H2O2溶液作為拋光液，在室溫下進行化學機械拋光后，可得到原子級光滑的表面。
H2O2及其混合物化學機械拋光
為了進一步提高拋光效率，使金剛石表面均勻光滑，混合氧化劑走進了大眾視野，其中，H2O2及其混合物組成的拋光液成為了金剛石化學拋光的主要選擇。例如，先用鐵板對金剛石樣品拋光2小時，通過熱化學拋光，快速去除金剛石表面劃痕和損傷，再用鐵板在H2O2溶液中對金剛石樣品拋光3小時，可得到晶體有序的超光滑表面。
該過程基于芬頓（Fenton）反應拋光金剛石，將鐵浸入H2O2溶液中，生成亞鐵離子（Fe2+），F(xiàn)e2+與 H2O2反應生成具有強氧化性的•OH，反應過程如下：
Fe2+ + H2O2→•OH+OH−+Fe3+

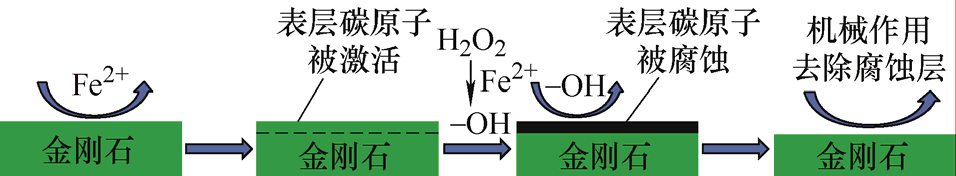

Fenton試劑拋光金剛石材料去除原理
光催化輔助化學機械拋光
金剛石的帶隙能為5.45eV，可以在波長小于225nm的紫外照射下激發產生空穴和電子對，并立即與大氣中的氧和水分子結合，成鍵反應產生大量的O原子和•OH，使金剛石表面氧化�；谶@一理論，研究人員提出了光催化輔助化學機械拋光法（PCMP）。
該方法用紫外光（UV）輻照拋光單晶金剛石，用石英拋光盤對單晶金剛石進行拋光，紫外光可以透過石英拋光盤照射在金剛石表面。光催化輔助化學機械拋光可提高金剛石表面質量，達到納米級粗糙度。但相比傳統的化學機械拋光技術，設備復雜度較高，無法滿足大規模生產的需求，需要進一步地研究和優化，以提高其實際應用能力。

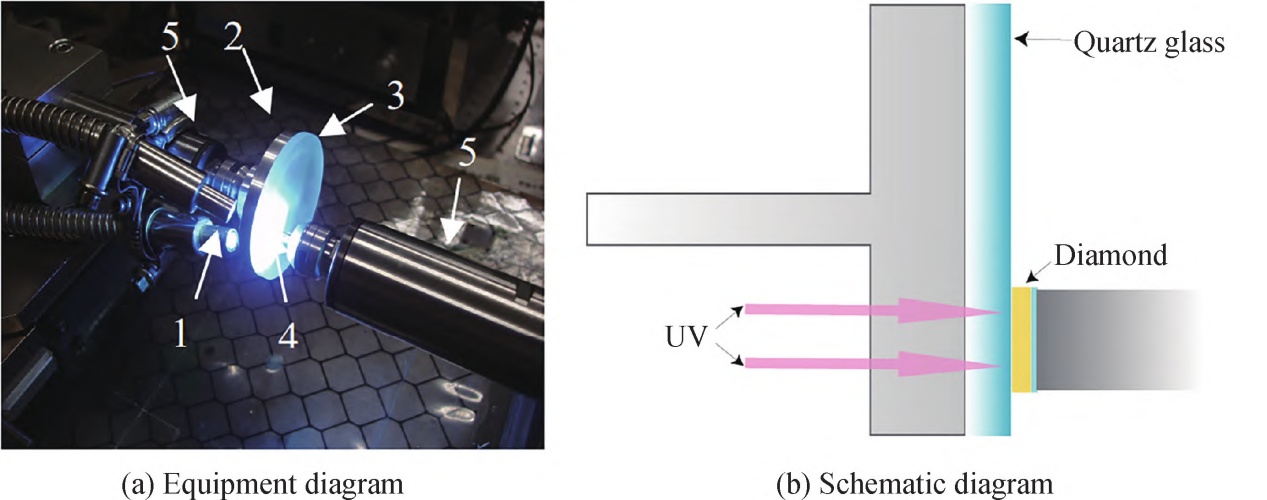

高速水平主軸紫外線拋光機
原子級去除機理
目前，隨著研究的不斷深入，對化學機械拋光材料去除機理的研究從宏觀量級轉向分子量級。在微觀量級尺度上研究化學機械拋光機理的方法有分子動力學仿真、ReaxFF方法等。
分子動力學( molecular dynamics, MD) 模擬可以通過高時間和空間分辨率可視化材料去除的細節，是一種適合研究原子級材料去除機理的方法。分子動力學模擬方法是一種包含例如幾何、速度和力等內在信息的綜合物理模型，這些可以用來推導化學機械拋光中原子運動軌跡、溫度和應力等。因此，分子動力學對于研究金剛石化學機械拋光的機理有著重要的意義。

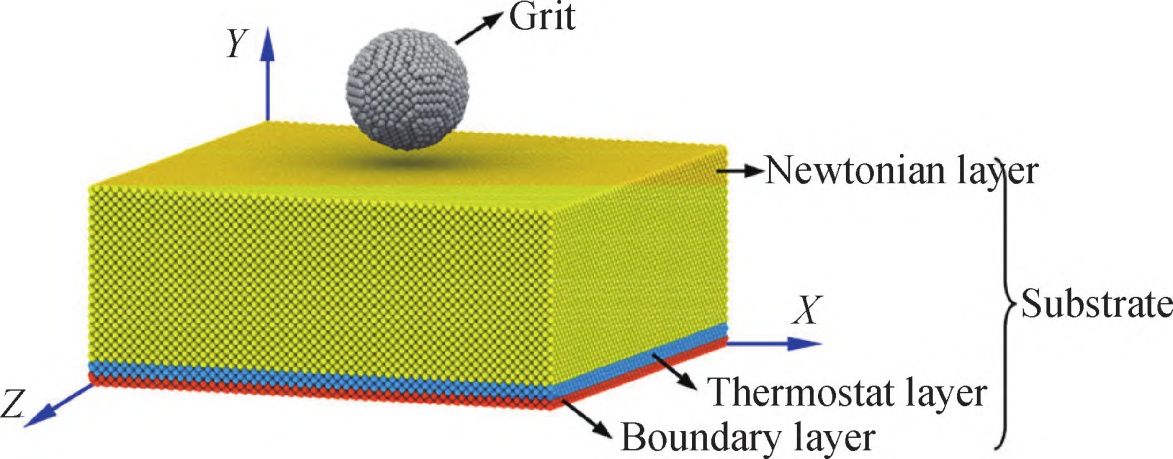

金剛石晶體機械拋光MD模型
眾多研究表明，MD可以優化金剛石化學機械拋光工藝參數，為金剛石的化學機械拋光提供理論支持。
結語與展望
當前，金剛石正以每年數億美元的市場規模擴大應用范圍，表面質量是影響其應用的重要因素�；瘜W機械拋光具有較高去除率、高表面質量、低加工成本等優勢,是一種高效的拋光方法，尤其是H2O2及相關加工方法的使用，不僅使金剛石表面粗糙度達到亞納米級，可以獲得超光滑且低損傷的表面，而且降低了化學污染。
在材料去除機理方面，金剛石化學機械拋光的的理論研究尚未形成廣泛共識。一般認為，在化學機械拋光過程中，材料去除是依靠化學氧化與機械劃擦的共同作用。從分子動力學模擬角度研究化學機械拋光的材料去除機理，可以獲知金剛石在原子尺度上的摩擦、能量消耗等行為，為實現大面積、原子級精度金剛石襯底材料的制造提供理論基礎。
