中國粉體網訊 2023年6月15日，河南馭波科技有限公司與華為技術有限公司聯合公開了一種高純紫外氟化鈣的制備方法。
紫外級氟化鈣晶體材料
氟化鈣(CaF2)晶體具有透光范圍寬(在0.13μm-10μm波長范圍內透光性能良好)，應力雙折射低(在200nm以上無明顯本征雙折射)，折射率均勻，機械性能穩定，不潮解，抗輻照損傷能力強等優點�，F(xiàn)在氟化鈣晶體在光學方面應用最廣泛，從真空紫外波段至中紅外波段被廣泛的用作光學儀器中窗口、透鏡、棱鏡、分束器、基板、濾光和偏光元件及相位補償鏡等材料，在光學回路中光的發射、處理和接受部分都有著廣泛的應用。

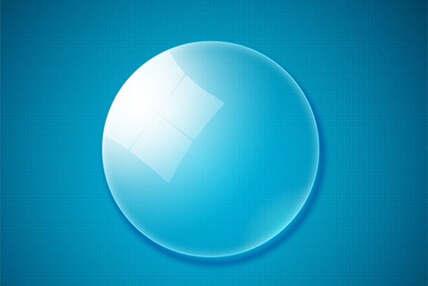

紫外級氟化鈣 圖源：本征晶體
一種高純紫外氟化鈣的制備方法
一種高純紫外氟化鈣的制備方法，包括以下步驟：酸解工序、一次除雜工序、二次除雜工序、復分解工序、制備工序、處理工序，向方解石礦粉中加入酸溶液得到反應溶液，向反應溶液里加入雙氧水除去雜質鐵，用氫氧化鈣調PH，除去雜質鎂，得到一次除雜溶液，向一次除雜溶液中加入酸溶液調PH值，然后加入硫化銨溶液，除去雜質鐵、重金屬、稀土等，得到除雜處理后的鈣溶液，與氨水、二氧化碳氣體進行反應，得到濕體高純碳酸鈣，經清洗所得濕體碳酸鈣與氫氟酸反應生成氟化鈣，在經低溫真空干燥、大氣燒結、保溫冷卻得到高純紫外氟化鈣。本方法制得的氟化鈣含雜質量少，純度高，紫外透過率、激光損傷閾值、單晶口徑值、雙折射率等滿足使用要求。
令人意外的是，碳酸鈣成為一種高純紫外氟化鈣的制備方法的關鍵材料之一。
合成高純氟化鈣專用碳酸鈣
據粉體網編輯了解，除了碳酸鈣、硫酸鈣、氯化鈣、硝酸鈣等也都可以用于合成氟化鈣。在實際應用中，純度99.99%的碳酸鈣才可廣泛應用于高純光學氟化鈣單晶材料、熒光材料、電子填充材料、高純鈣鹽等基礎材料。有研究指出，若碳酸鈣的純度為99.9%，其中主要的雜質鐵、鎂、鍶等，其含量約在300-1500PPm之間，達不到合成高純光學氟化鈣材料的要求。
除高純碳酸鈣粉體材料，冰洲石晶體(透明方解石)的化學成分純凈，雙折射和偏振現象明顯，可制作各種偏光器件、分光器件、光隔離器，性能良好，由此可見碳酸鈣在光學領域具備很高的應用潛質。
為什么要合成氟化鈣晶體材料？華為為什么不利用氟化鈣礦物生產紫外晶體材料？紫外材料大多是高純度的化學合成材料，在晶體生長過程中需要控制對鈰和鉛的吸收，并必須符合一定的行業標準。當然也有一些經過后期篩選達到要求的天然礦石物料，但由于物料的一致性和穩定性沒有保證，一般不推薦使用天然物料。
紫外級氟化鈣晶體標準即將實施

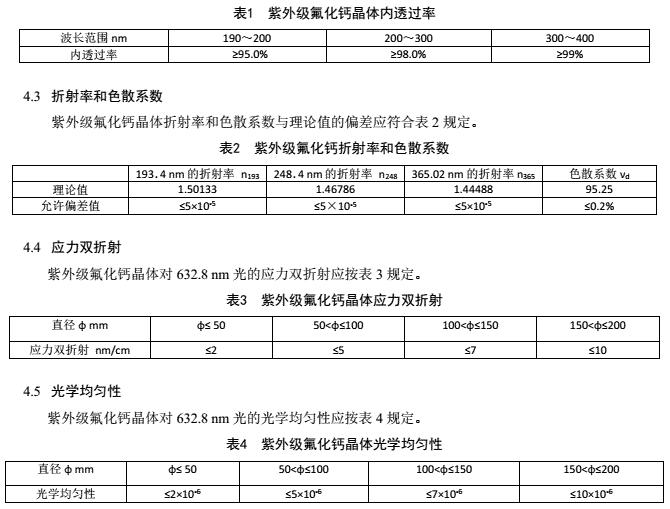

2025年4月1日起，《GB/T44567-2024光學晶體紫外級氟化鈣晶體》標準文件將正式實施。該標準也是歷經兩年時間，最終得以實施，從一定程度上說明了這一領域的需求和競爭具有很高的持續性。
“兩會”為紫外級氟化鈣晶體市場助威

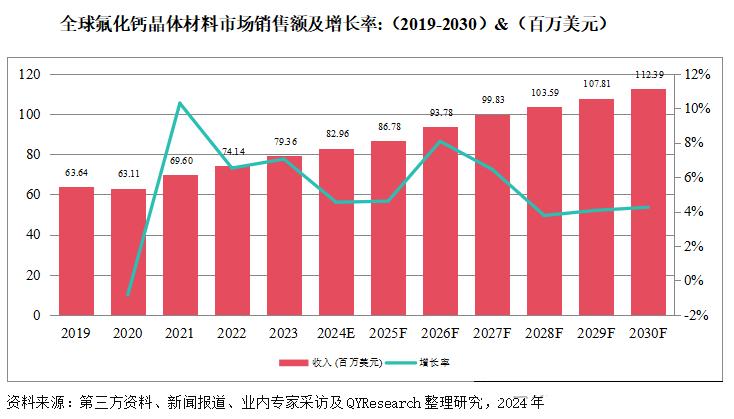

隨著紫外光刻、高精密光學儀器設備、超大望遠鏡及高功率激光器等行業領域的迅猛發展，CaF2晶體材料正面臨前所未有的發展機遇和市場需求。2023年全球氟化鈣晶體市場規模約79.36百萬美元，預計未來將進入快速、穩定增長的態勢，到2030年市場規模將接近112.39百萬美元，未來六年CAGR為5.19%。
2023年全球氟化鈣晶體銷量為243，789千克，預計2030年將達到361，802千克，未來六年(2024-2030)年復合增長率CAGR為5.74%。
中國氟化鈣晶體市場占據全球約14.67%的市場份額，為全球最主要的消費市場之一，且增速高于全球。尤其是在“兩會”聚焦新質生產力，大力推動商業航天、低空經濟等新興產業安全健康發展。重點培育生物制造、量子科技、具身智能、6G等未來產業的大背景下，紫外級氟化鈣涉及的高端市場被高度覆蓋，預計到2030年中國氟化鈣晶體市場將增長至19.32百萬美元，2024-2030年年復合增長率約為7.30%。
氟化鈣晶體研發生產的企業主要位于歐洲，日本和中國；主要消費地區位于北美、歐洲和亞太地區。從氟化鈣晶體產品類別來看，包括單晶和多晶。2023年多晶氟化鈣晶體全球銷量占比60.39%。從產品市場應用情況來看，氟化鈣晶體主要應用于光學領域，電子和半導體，國防和軍工，能源和電力和其他。其中光學領域是氟化鈣晶體最核心的下游市場，2023年市場規模占比約37.67%。
目前全球主要廠商包括Hellma Materials、尼康、秦皇島本征晶體科技、Corning和佳能等。按收入計，2023年全球前5大生產商占有大約72.64%的市場份額，市場集中度較高，預計未來幾年行業競爭將比較激烈，尤其在中國市場。
目前，中國科學院上海硅酸鹽研究所、武漢理工大學、暨南大學、同濟大學、長春理工大學、河南馭波科技有限公司、華為技術有限公司、北京奇峰藍達光學科技發展有限公司、蘇州湛清環�？萍加邢薰镜缺姸鄧鴥�(nèi)單位都有研發或生產紫外級氟化鈣晶體材料。其中，秦皇島本征晶體科技紫外氟化鈣晶體材料市場占比較大，還生產摻雜氟化鈣、低應力或延遲氟化鈣、無熒光氟化鈣、定向氟化鈣等多種氟化鈣衍生產品。
參考來源：粉體網、專利之星、恒州博智研究中心、立車發光材料有限公司等
(中國粉體網編輯整理/昧光)
