中國(guó)粉體網(wǎng)訊
高熵合金的誕生與核心特性

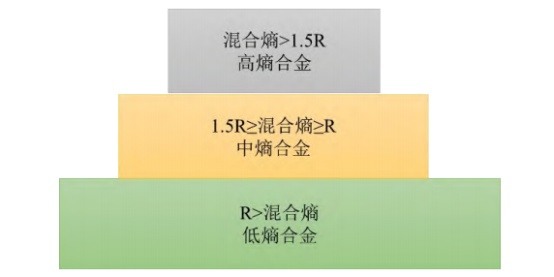

高熵合金（High-entropy alloys, HEAs）是21世紀(jì)材料科學(xué)領(lǐng)域的重大突破，其定義為由5種及以上金屬元素以等原子比或近等原子比組成的多主元合金系統(tǒng)。與傳統(tǒng)合金以單一元素為主的設(shè)計(jì)理念不同（如鋼鐵以鐵為基體），這種"去中心化"的合金設(shè)計(jì)策略通過(guò)極高的混合熵（通�！�1.5R，R為氣體常數(shù)）抑制金屬間化合物的形成，轉(zhuǎn)而形成簡(jiǎn)單的固溶體結(jié)構(gòu)（BCC、FCC或HCP）。這種顛覆性設(shè)計(jì)源自中國(guó)臺(tái)灣學(xué)者葉均蔚團(tuán)隊(duì)2004年的開(kāi)創(chuàng)性研究，他們發(fā)現(xiàn)多元素混合時(shí)高熵效應(yīng)可穩(wěn)定固溶體相，由此開(kāi)啟了"合金設(shè)計(jì)新時(shí)代"。
高熵合金材料的四大核心效應(yīng)：
1. 高熵效應(yīng)：當(dāng)元素?cái)?shù)≥5時(shí)，混合熵超過(guò)傳統(tǒng)合金的1.61倍，有效抑制相分離。如CoCrFeNiMn合金的混合熵達(dá)1.61R，遠(yuǎn)超不銹鋼的0.69R。
2. 晶格畸變：多元素原子尺寸差異引發(fā)晶格畸變，賦予材料超高強(qiáng)度和電阻率。例如AlCoCrFeNi合金的硬度可達(dá)HV 800，是316L不銹鋼的3倍。
純金屬、低熵合金與高熵合金晶格結(jié)構(gòu)對(duì)比
3. 遲滯擴(kuò)散：多組元協(xié)同作用使原子擴(kuò)散激活能提升30%-50%，顯著提高高溫穩(wěn)定性。VNbMoTaW合金在1600℃仍保持400MPa屈服強(qiáng)度。

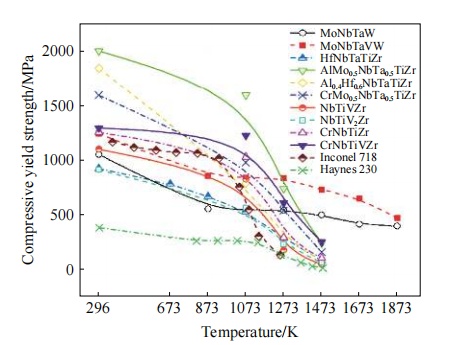

高熵合金與傳統(tǒng)高溫合金的壓縮屈服強(qiáng)度與溫度的關(guān)系
4. "雞尾酒"效應(yīng)：多元素協(xié)同產(chǎn)生超疊加性能，如FeCoCrNiAl合金兼具18%延伸率和1.2GPa抗拉強(qiáng)度，突破傳統(tǒng)合金"強(qiáng)度-塑性"倒置困境。
高熵合金的制備方法
高熵合金的制備技術(shù)是決定其微觀結(jié)構(gòu)與性能的核心環(huán)節(jié)，近年來(lái)隨著材料加工技術(shù)的進(jìn)步，其制備方法已形成固態(tài)、液態(tài)、氣態(tài)三大類別的多元化體系，并逐步向智能化、精密化方向發(fā)展。
1. 真空電弧熔煉
作為高熵合金制備的經(jīng)典方法，真空電弧熔煉通過(guò)電極放電產(chǎn)生高溫（可達(dá)3000℃以上），使難熔金屬（如W、Ta、Nb等）在惰性氣氛中熔融混合。此方法尤其適用于制備高熔點(diǎn)（>2000℃）的難熔高熵合金，例如Senkov團(tuán)隊(duì)制備的WMoNbTaV合金在1600℃下仍保持400MPa以上的壓縮屈服強(qiáng)度。但該方法存在元素偏析風(fēng)險(xiǎn)，需通過(guò)反復(fù)熔煉（通常5-6次）提升成分均勻性。

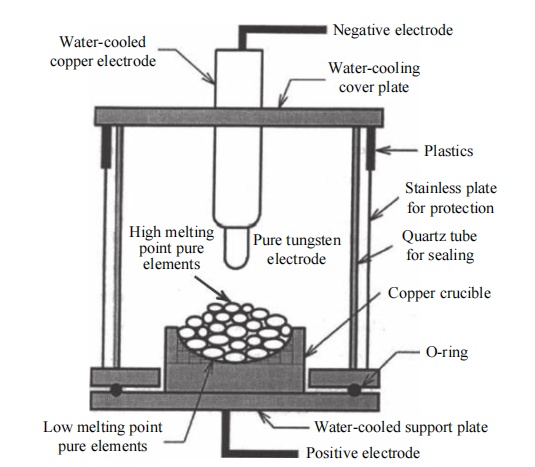

電弧爐熔煉原理
2. 感應(yīng)熔煉與激光熔覆
感應(yīng)熔煉利用電磁渦流效應(yīng)實(shí)現(xiàn)金屬熔化，相較于電弧熔煉具有更低的氧化風(fēng)險(xiǎn)，特別適合制備Al、Ti等活性元素含量較高的合金。北京科技大學(xué)團(tuán)隊(duì)采用該技術(shù)制備的AlCoCrFeNi合金，其成分均勻性優(yōu)于電弧熔煉產(chǎn)品。激光熔覆技術(shù)則通過(guò)高能激光束（功率密度達(dá)104-106 W/cm²）實(shí)現(xiàn)粉末與基體的快速熔凝，可制備梯度化高熵合金涂層。
3. 粉末冶金法
該技術(shù)包含機(jī)械合金化與燒結(jié)兩大核心環(huán)節(jié)。高能球磨過(guò)程中，金屬粉末在碰撞能量（通常>10 J/g）作用下發(fā)生冷焊-破碎循環(huán)，形成納米級(jí)（<100nm）復(fù)合粉末。郭文晶團(tuán)隊(duì)通過(guò)機(jī)械合金化結(jié)合放電等離子燒結(jié)制備的NbMoTaWV合金，晶粒尺寸僅為傳統(tǒng)熔煉法的1/50，硬度提升至HV 1500。但該工藝存在粉末污染（氧含量<200ppm需嚴(yán)格控制）和團(tuán)聚難題，目前佛山市鋮豐材料公司已實(shí)現(xiàn)WMoTaNbV等球形粉末的工業(yè)化生產(chǎn)，氧含量控制在0.05%以下。
4. 增材制造技術(shù)
選擇性激光熔化（SLM）和電子束熔化（EBM）等3D打印技術(shù)，通過(guò)分層堆積（層厚20-100μm）和超快冷卻（103-106 K/s）制備復(fù)雜結(jié)構(gòu)件。西北工業(yè)大學(xué)采用SLM技術(shù)制備的AlCoCrFeNi合金，冷卻速率達(dá)1000℃/s時(shí)形成納米析出相，抗拉強(qiáng)度較鑄態(tài)提升85%。該技術(shù)還可實(shí)現(xiàn)多材料一體化打印，如梯度高熵合金構(gòu)件在航空航天領(lǐng)域已進(jìn)入工程驗(yàn)證階段。
5. 磁控濺射法
在真空腔室（壓力<10-3 Pa）中，利用氬離子轟擊靶材（濺射速率約1-10 nm/s）沉積納米薄膜。張勇教授團(tuán)隊(duì)開(kāi)發(fā)的NbTiAlSiWxNy薄膜厚度可控在0.1-5μm，顯微硬度達(dá)40 GPa，摩擦系數(shù)低至0.15，已成功應(yīng)用于航空發(fā)動(dòng)機(jī)葉片防護(hù)。該技術(shù)雖成本較高，但能實(shí)現(xiàn)原子級(jí)成分調(diào)控，在微電子器件領(lǐng)域潛力巨大。

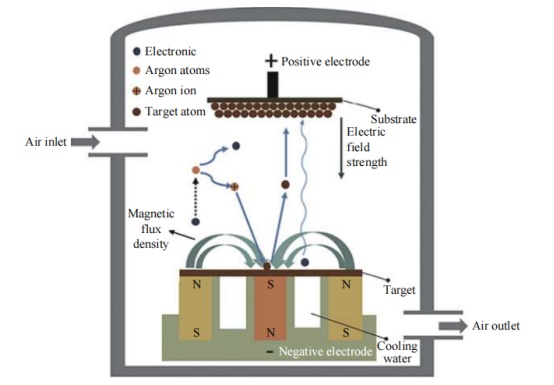

磁控濺射原理圖
6. 分子束外延（MBE）
在超高真空（<10-8 Pa）環(huán)境下，通過(guò)精確控制原子束流（精度達(dá)0.01ML/s）實(shí)現(xiàn)單原子層沉積。美國(guó)勞倫斯實(shí)驗(yàn)室利用MBE制備的FeCoNiCrMn高熵合金超晶格薄膜，界面粗糙度<0.3nm，展現(xiàn)出反�；魻栃�(yīng)增強(qiáng)現(xiàn)象，為新型自旋電子器件開(kāi)發(fā)提供可能。
高熵合金的性能優(yōu)勢(shì)與突破性應(yīng)用
1. 極端環(huán)境材料
在航空航天領(lǐng)域，NiCoCrAlY高熵涂層使渦輪葉片耐溫能力提升200℃，美國(guó)NASA已將其用于新一代發(fā)動(dòng)機(jī)熱端部件。我國(guó)研發(fā)的TiZrHfNbTa輕質(zhì)合金（密度6g/cm³）兼具1800MPa屈服強(qiáng)度和8%延伸率，成為空天飛行器結(jié)構(gòu)件的理想選擇。
2. 生物醫(yī)用突破
Ti-Zr-Nb-Ta-Mo系合金通過(guò)ISO 10993生物相容性認(rèn)證，其楊氏模量（93GPa）與骨組織完美匹配，配合99.9%的抗菌率，已成功應(yīng)用于3D打印定制化骨植入體。CoFeCrCuNi抗菌合金的耐腐蝕電流密度（3.66×10-9 A/cm²）較316L不銹鋼降低2個(gè)數(shù)量級(jí)。
3. 能源領(lǐng)域
在核工業(yè)領(lǐng)域，CrCoFeMnNi合金經(jīng)氦離子輻照后硬化率僅為傳統(tǒng)鋼的1/5，美國(guó)洛斯阿拉莫斯實(shí)驗(yàn)室已將其用于第四代核反應(yīng)堆壓力容器。催化領(lǐng)域，F(xiàn)eCoNiCuPd高熵納米顆粒使電解水制氫過(guò)電位降低至32mV，效率提升40%。
4. 智能制造賦能
通過(guò)激光選區(qū)熔化（SLM）技術(shù)制備的AlCoCrFeNi合金，借助1000℃/s的超高冷卻速率獲得納米級(jí)析出相，強(qiáng)度較鑄態(tài)提升85%。西北工業(yè)大學(xué)開(kāi)發(fā)的共晶高熵合金通過(guò)選區(qū)激光熔化實(shí)現(xiàn)50μm級(jí)精細(xì)結(jié)構(gòu)，成功應(yīng)用于精密模具制造。
結(jié)語(yǔ)
高熵合金通過(guò)多元素協(xié)同效應(yīng)，實(shí)現(xiàn)了傳統(tǒng)材料難以企及的性能突破，正推動(dòng)航空航天、生物醫(yī)療、新能源等領(lǐng)域的革新。隨著制備技術(shù)（如增材制造、高通量合成）和設(shè)計(jì)理論（如機(jī)器學(xué)習(xí)模型）的進(jìn)步，其應(yīng)用潛力將進(jìn)一步釋放，這種"超級(jí)合金"有望在2030年前形成千億級(jí)市場(chǎng)規(guī)模，成為高端制造升級(jí)的核心驅(qū)動(dòng)力。
參考來(lái)源：
宗樂(lè)，等：難熔高熵合金：制備方法與性能綜述
邢秋瑋，夏松欽，張新房，等：應(yīng)用于航天材料的高熵合金研究進(jìn)展
邱翔宇，等：選區(qū)激光熔化制備高熵合金的研究進(jìn)展
張金鈺，等：3D過(guò)渡金屬高熵高溫合金的研究進(jìn)展
中國(guó)粉體網(wǎng)
（中國(guó)粉體網(wǎng)編輯整理/留白）
注：圖片非商業(yè)用途，存在侵權(quán)請(qǐng)告知?jiǎng)h除！
