中國粉體網訊 篩分設備是通過篩面把物料按粒度分成不同粒級的設備。

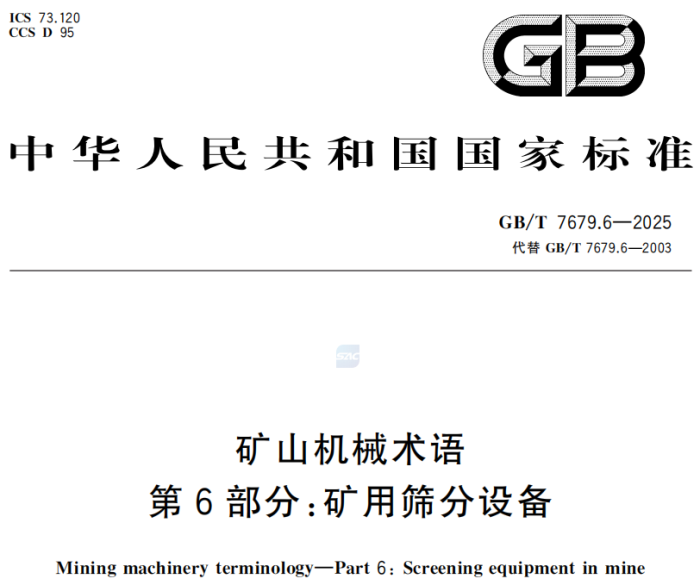

據中國粉體網獲悉，《礦山機械術語第6部分：礦用篩分設備》（GB/T7679.6-2025）于2025年5月30日發布，并將于2025年12月1日實施。本文件起草單位包括：洛陽礦山機械工程設計研究院有限責任公司、浙江武精機器制造有限公司、中信重工機械股份有限公司、洛陽正方圓重礦機械檢驗技術有限責任公司、中實洛陽重型機械有限公司、中國重型機械研究院股份公司。
據悉，本文件界定了礦用篩分設備的術語和定義。礦用篩分設備按照結構原理、篩面組合、用途、安裝方式和工作方法可細分為不同種類篩分設備。
【按結構原理分類】
按照結構原理可分為：固定篩、可動篩。
（一）固定篩：篩面不運動的篩分機。
棒條篩：篩面由棒條等型材組成的固定篩。篩孔較大，能兩端或一端固定。
條縫篩：篩面由楔形篩條組成，呈平板狀，通常傾斜安置的固定篩。
弧形篩：篩面沿料流方向?yàn)閳A弧形，篩條垂直于料流排列的固定篩。
旋流篩/圓錐篩：篩面由楔形棒條組成，呈圓筒形或倒置的圓錐形，依靠離心力實現分級脫水的固定篩。
（二）可動篩：篩面具有確定運動的篩分機。
（1）圓筒篩/滾筒篩：篩面為圓柱形或圓臺形，安裝在水平的或接近水平的旋轉軸上，并按自身軸線做旋轉運動的篩分機。
（2）滾軸篩：篩面由垂直料流方向平行排列的一系列旋轉軸構成，篩孔由這些軸及軸上的盤子形成的可動篩，通常傾斜安裝。
（3）搖動篩：用鉸接支桿或彈性支桿或吊桿支承篩箱，并用偏心傳動機構帶動作振幅恒定搖擺運動的篩分機。
（4）半振動篩/偏心半振動篩：一種振幅恒定的振動篩。它有四個軸承，其中兩個裝在機架上，兩個裝在篩箱上，振幅由軸的偏心距決定，一般傾斜安裝。
（5）振動篩：用機械或電磁的方法使其振動，工作頻率比固有頻率大幾倍的超共振式篩分機。
其中振動篩又分為以下幾種：
①圓振動篩/傾斜振動篩：在垂直于篩面的縱剖面內，篩分機參振質量的重心運動軌跡為圓形或近似圓形的振動篩。
注：篩面向下傾斜安裝。按激振器不同，分為塊偏心式圓振動篩和軸偏心式圓振動篩；按工作時激振器上膠帶輪的幾何中心位置變與不變分為限定中心圓振動篩、不定中心圓振動篩和自定中心圓振動篩。
動偏心式圓振動篩：旋轉的通軸在軸兩端反向限制機構的蝶形偏心甩塊作用下使其篩面在垂直于篩面的縱剖面內運動軌跡為圓形或近似圓形的振動篩。
多元變振幅圓振動篩：多個獨立且?guī)K偏心振動器的圓振動篩單元按從小到大的傾角串聯布置，各個篩箱以圓形或近似圓形的運動軌跡振動，振幅從小到大過渡的振動篩。
多元高幅圓振動網振篩：由多個獨立振動的單軸圓振動篩單元組成，篩網以圓形運動軌跡大振幅振動而篩框不振動的振動篩。
溫?zé)嵛锪嫌脠A振動篩：用于溫度為80℃~200℃的中、小顆粒松散物料的粒度分級，且運動軌跡為圓形的振動篩。
強迫同步圓振動篩：雙電動機帶動雙振動器連接多軸同步齒輪箱或同步帶等強迫同步裝置，使雙振動器同向同步運轉，帶動篩箱產生圓形軌跡振動的振動篩。
塊偏心式傾斜篩：安裝有塊偏心式振動器，帶動篩箱產生圓形軌跡振動且傾斜座式安裝的振動篩。
軸偏心式圓振動篩：安裝有軸偏心式振動器，帶動篩箱產生圓形軌跡振動的振動篩。
YKR型圓振動篩：安裝有塊偏心外置式振動器，撓性傳動帶動篩箱產生圓形軌跡振動、座式安裝的振動篩。按照篩面層數分為單層、雙層和三層。
礦用單軸振動篩：安裝有單軸振動器，帶動篩箱產生圓形軌跡振動，用于礦石等散狀物料粒度分級的振動篩。
煤用單軸振動篩：安裝有單軸振動器，帶動篩箱產生圓形軌跡振動，主要用于煤的粒度分級的振動篩。
②直線振動篩/水平篩：在垂直于篩面的縱剖面內，篩箱運動軌跡為直線形或近似直線的振動篩。
注：按激振器不同，分為塊偏心式直線振動篩和軸偏心式直線振動篩。
自同步振動篩：兩振動器間或一振動器兩軸間無強迫聯系的振動篩，運動軌跡多為直線。
強迫同步振動篩：兩振動器間或一振動器兩軸間強迫聯系的振動篩，運動軌跡多為直線。
高頻振動篩：用于濕法篩分，振動頻率達25Hz~60Hz、振幅為0.8mm~2.5mm的振動篩。
塊偏心箱式直線振動篩：安裝有塊偏心箱式振動器，帶動篩箱做直線振動的振動篩。
自同步箱式振動器直線振動篩：安裝有自同步塊偏心箱式振動器，帶動篩箱做直線振動的振動篩。
溫?zé)嵛锪嫌弥本�振動篩：對溫度為80℃~200℃的中細顆粒松散物料進行粒度分級的直線振動篩。
煤用座式雙軸振動篩：安裝有兩個偏心軸，帶動座式安裝的篩箱作直線振動且主要用于煤的脫水、脫介、脫泥或粒度分級的振動篩。
ZKR型直線振動篩：安裝有塊偏心外置式自同步振動器，撓性傳動帶動篩箱產生直線軌跡振動、座式安裝的振動篩。
直線等厚篩：篩面呈不等傾斜折線形且保持各段料層厚度大體相同的座式直線振動篩。
塊偏心式自同步水平篩：由兩個自同步電動機通過聯軸器驅動安裝在側板上的塊偏心振動器，帶動篩箱產生直線軌跡振動的水平座式安裝振動篩。
香蕉形直線振動篩：由外置式偏心塊、齒輪強迫同步箱式振動器和多段不同傾角的篩面構成的座式安裝且能實現等厚篩分的香蕉形狀的直線振動篩。
高頻直線振動篩：由電動機通過聯軸器驅動篩箱上的振動器帶動篩箱產生直線振動軌跡，振動頻率不低于24Hz的振動篩。
寬篩面強迫同步直線振動篩：安裝有兩組偏心塊外置強迫同步箱式振動器使篩箱產生直線振動且篩面寬度不小于3000mm的振動篩。
多路給料高頻直線振動篩：由兩臺振動電動機在相同參數、異向旋轉條件下直接驅動篩箱產生直線軌跡振動，振動頻率不低于24Hz座式安裝的振動篩。
多元單梁直線振動篩：由多個獨立單元的單梁直線振動篩串聯組成，每單元篩機由兩臺相同參數、異向旋轉的電動機驅動對稱布置在H型單梁兩端的塊偏心式振動器，并采用座式安裝的直線振動篩。
③復合振動篩：在垂直于篩面的縱剖面內，進、出料端運動軌跡的形狀、振幅及振動頻率均不相同的振動篩。篩面通常向下傾斜安裝。
④橢圓振動篩：在垂直于篩面的縱剖面內，運動軌跡為橢圓形的振動篩。
雙軸橢圓振動篩：由二個軸同向運動產生運動軌跡為橢圓形的振動篩。
三軸橢圓振動篩：由三個軸強迫運動產生運動軌跡為橢圓形的振動篩。
振幅遞減橢圓振動篩：由雙電動機分別驅動布置在傾斜篩箱的入料端和出料端且偏心質量不相等的兩組異向自同步運轉的振動器，振幅值從入料端向出料端方向遞減，橢圓形運動軌跡的長軸與篩面垂直的座式安裝的振動篩。
⑤振動電機振動篩：以振動電機為振動器的振動篩。
⑥電磁振動篩/電力振動篩：靠電磁力激振篩箱或篩網的振動篩。
（6）共振篩：工作頻率接近固有頻率的近共振式振動篩。
（7）概率篩/莫根生篩：用比分離粒度大得多的篩孔，按概率理論完成篩分過程的振動篩。
振動概率篩：以物料在振動篩面上的透篩概率為基礎，篩孔由大至小遞減，物料給入后迅速完成篩分過程的振動篩。
旋轉概率篩：由具有徑向幅條制成的旋轉篩面，利用離心力和重力原理，通過變化轉速來實現概率篩分的篩分設備。
（8）弛張篩/篩面曲張篩：利用彈性篩面的弛張運動來拋擲物料，篩面能做弛張運動的篩分機。
（9）琴弦篩：采用琴弦式篩網，用于細粒物料篩分的振動篩。
（10）等厚篩：篩面分成傾角不同的幾段，保持各段料層厚度大體相同的篩分機。
（11）無振動離心篩：篩筒不做任何振動，物料主要在離心力場中實現篩分的振動篩。
（12）網振篩：篩箱固定，篩網振動的篩分機。
高頻網振篩：由振動電機產生激振力，通過推桿推動篩網產生不低于25Hz高頻振動的座式安裝篩分機。
液壓高頻振動篩：由液壓站驅動多臺液壓振動器高速運動產生激振力，使梁振動拍打篩網實現高頻振動篩分物料的機器。
懸臂篩網振動篩：篩棒一端固定在橫梁上，另一端懸臂，篩孔為長條形的懸臂篩網組成的振動篩分設備。
【按篩面組合分類】
單層篩：只有一層篩面的篩分機。
雙層篩：有兩層篩面的篩分機。
多層篩：具有兩層以上篩面的篩分機。
單通道篩：物料通過篩體形成同一個料流的篩分機。
雙通道篩：物料通過篩體時，兩側板間用某種隔板阻隔而使料流形成兩部分的篩分機。
香蕉篩：篩箱形狀與香蕉相似，篩面呈多段不同傾角的篩分機。
【按用途分類】
分級篩：將物料篩分成不同粒級的篩分機。
脫水篩：用于物料脫水的篩分機。
脫泥篩：通常借助于噴水，從大顆粒中脫除礦泥的篩分機。
脫介篩/噴洗篩：從重介分選機的產品中脫除重介質的篩分機。
注：通常用噴水脫去細粒固體，特別是粘附于大顆粒之間的細�；蛑亟橘|(zhì)。
分級脫水篩：分級和脫水兩用的篩分機。
分級脫泥篩：分級和脫泥兩用的篩分機。
分級脫介篩：分級和脫介兩用的篩分機。
標準篩/試驗篩：作小篩分用的篩孔各不相同的一組篩分機。
冷礦振動篩：用于對溫度低于150℃的冷燒結礦進行篩分的篩分機。
熱礦振動篩：用于對溫度不高于850℃的熱燒結礦進行篩分的篩分機。
【按安裝方式和工作方法分類】
吊式篩：參振部分通過吊掛裝置吊裝在上層樓板或支架上的篩分機。
座式篩：參振部分通過支承裝置安裝在基礎上的篩分機。
左式傳動篩：順料流方向看，電動機位于左側的篩分機。
右式傳動篩：順料流方向看，電動機位于右側的篩分機。
順流旋轉式篩：圓運動軌跡上最高點的切線速度方向與料流一致的旋轉篩。
逆流旋轉式篩：圓運動軌跡上最高點的切線速度方向與料流相反的旋轉篩。
開式篩：無密封罩的篩分機。
閉式篩：有密封罩的篩分機。
雙機串聯傳動篩：兩臺篩分機并列布置，用一臺電動機驅動的篩分機。
信息來源：國家標準化管理委員會《礦山機械術語 第6部分：礦用篩分設備》。
（中國粉體網編輯整理/黑金）
