認(rèn) 證：工商信息已核實(shí)
訪問量：369568
北京彼奧德電子技術(shù)有限公司 2023-08-03 點(diǎn)擊2831次
共價(jià)有機(jī)骨架（Covalent Organic Frameworks，COFs）COF作為一種新興的晶態(tài)多孔材料，是一類由碳、氮、氫、氧等輕質(zhì)量元素通過共價(jià)鍵結(jié)合在一起形成的多孔結(jié)晶高分子材料。COFs材料具有有序多孔結(jié)構(gòu)、低密度、高比表面積、高孔隙率和豐富的非極性孔道，易于功能化、化學(xué)穩(wěn)定性和熱穩(wěn)定性強(qiáng)等特點(diǎn)，在非均相催化、氣體分離、儲(chǔ)存、環(huán)境與能源、生物與藥物傳輸、光電與傳感等諸多領(lǐng)域中有重要的應(yīng)用前景

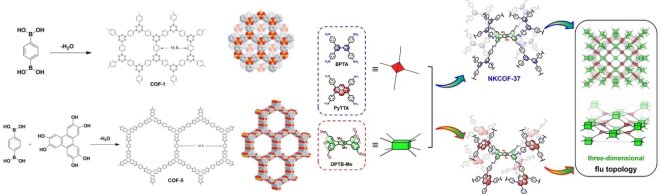

實(shí)驗(yàn)方法：
依據(jù)GB/T 19587-2017/ ISO 9277:2010.氣體吸附BET法測(cè)定固態(tài)物質(zhì)比表面積及孔徑.將三個(gè)樣品分別稱重約0.05g，置于樣品管中，真空狀態(tài)下 120℃脫氣15小時(shí)。將樣品轉(zhuǎn)移至Kubo-X000同時(shí)在三個(gè)分析站對(duì)三個(gè)樣品進(jìn)行吸脫附等溫線測(cè)定。實(shí)驗(yàn)結(jié)束后，立即重復(fù)測(cè)定一次。用專用數(shù)據(jù)處理軟件進(jìn)行BET比表面積和QSDFT孔徑分布計(jì)算，并進(jìn)行結(jié)果對(duì)比。
實(shí)驗(yàn)結(jié)果：

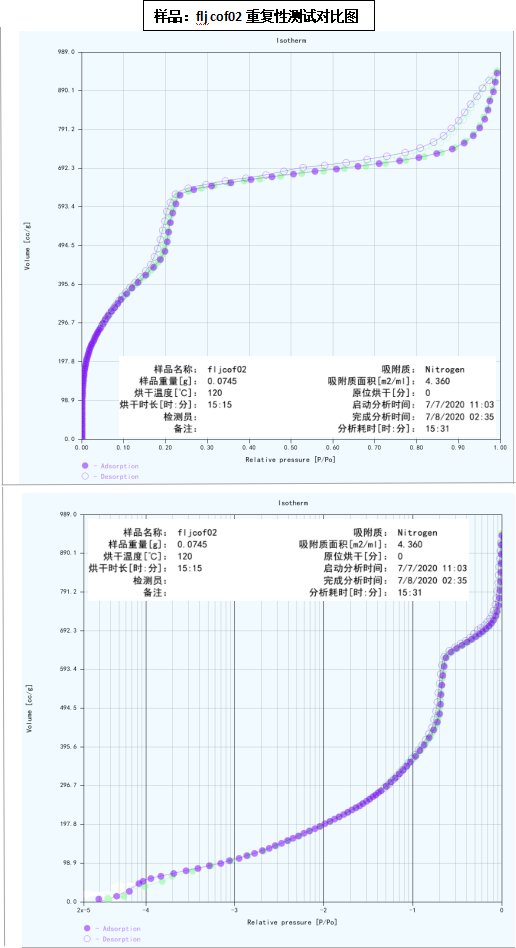

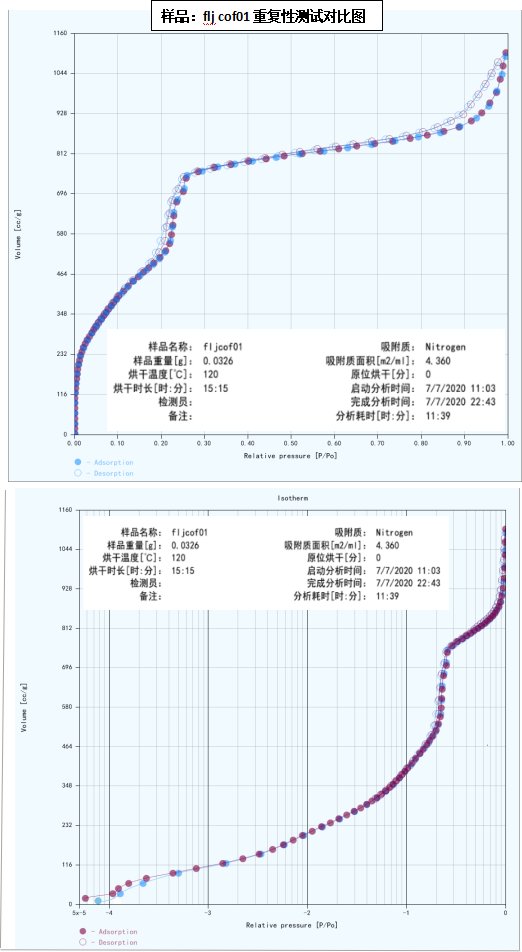

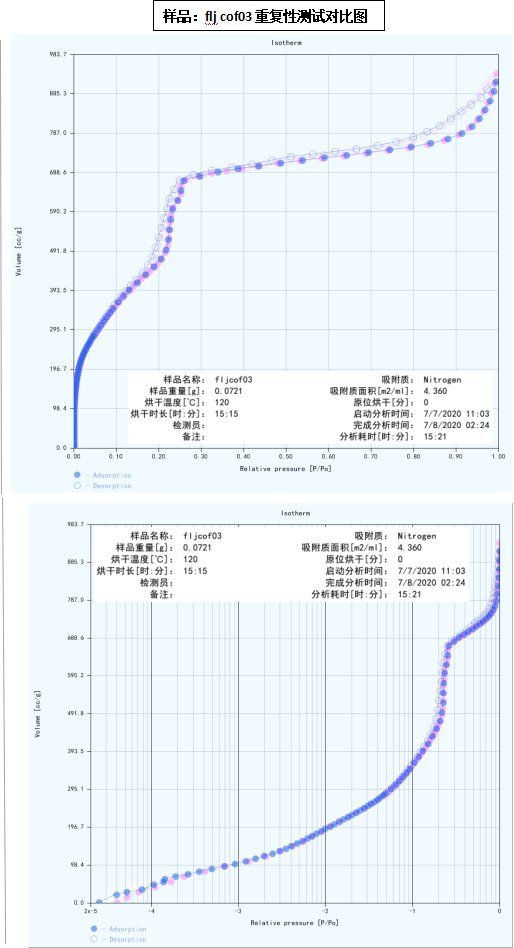

吸脫附等溫線及l(fā)og圖，存在兩個(gè)遲滯環(huán)，符合該樣品特點(diǎn)。兩次重復(fù)性測(cè)定吸脫附等溫線及l(fā)og等溫線重合顯示，可見三個(gè)樣品2x10-4以上曲線均可以能夠很好的重疊，并且曲線下探到2x10-5。（詳見重復(fù)性測(cè)試對(duì)比圖）
三個(gè)樣品兩次重復(fù)性測(cè)試數(shù)據(jù)可以明顯看出，精準(zhǔn)控壓技術(shù)可以通過精準(zhǔn)控制投氣量、間隔容忍度、最大體積量及平滑間隔等精準(zhǔn)控制每一個(gè)壓力點(diǎn)的位置、P/PO相對(duì)壓力點(diǎn)的間隔，減小誤差，實(shí)現(xiàn)重復(fù)性測(cè)試的吸脫附等溫線及l(fā)og等溫線高度重疊，重疊度達(dá)到99%，起始點(diǎn)、結(jié)束點(diǎn)均一致。
結(jié)果分析：
1、BET比表面積及其重復(fù)性相對(duì)偏差：
由于COF存在兩種遲滯環(huán)，即兩種孔型，故表面的飽和吸附在P/P0~0.15就已經(jīng)完成，故BET取點(diǎn)范圍在0.1~0.15之間。在此期間的線性擬合回歸系數(shù)均在0.99999以上。

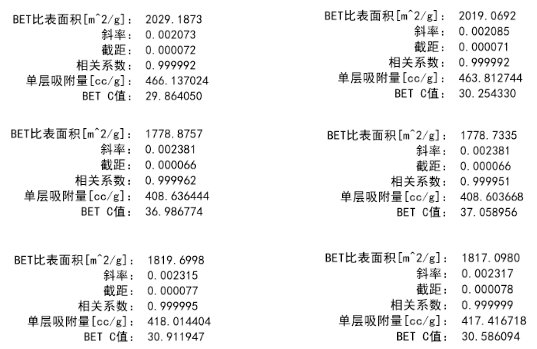

原始數(shù)據(jù)報(bào)告

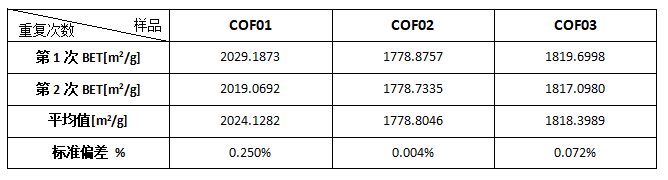

從BET比表面積測(cè)定結(jié)果看，重復(fù)性遠(yuǎn)優(yōu)于1%；

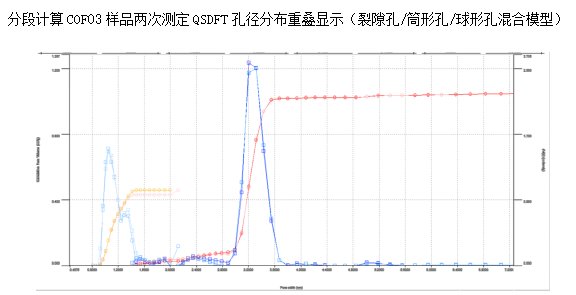

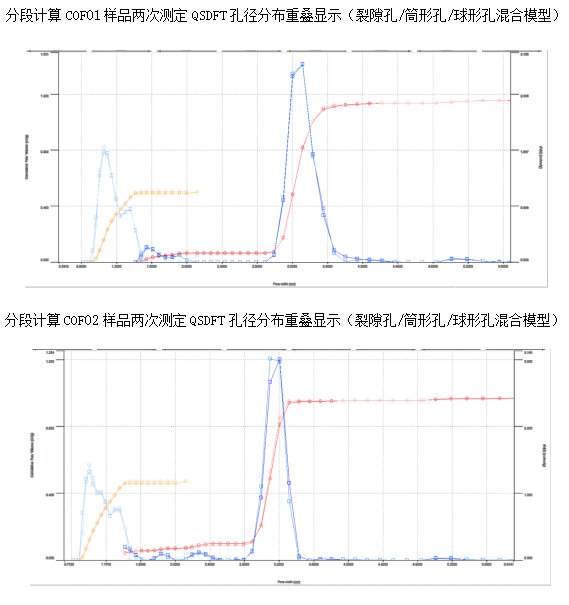

2、DFT孔徑分布及峰值孔徑的相對(duì)偏差：

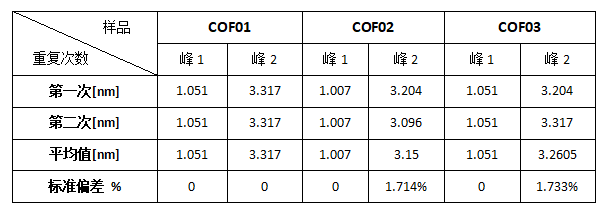

所得峰值孔徑綜述：
COF樣品，孔徑分布的重復(fù)性精度較高，峰值孔徑和孔分布寬度基本上可以完全重現(xiàn)。
