手機版
關(guān)于我們
加入收藏
北京飛馳科學(xué)儀器有限公司
13 年
白金會員
白金會員
已認證
撥打電話
獲取底價
提交后，商家將派代表為您專人服務(wù)
北京飛馳科學(xué)儀器有限公司
白金會員已認證
粉末冶金在增材制造領(lǐng)域是產(chǎn)品制造的關(guān)鍵技術(shù)，廣泛應(yīng)用于航空、汽車、醫(yī)療等多個領(lǐng)域。具有環(huán)保、材料選擇多樣等優(yōu)勢，隨著增材制造領(lǐng)域的發(fā)展，粉末冶金的應(yīng)用范圍進一步擴大。
而在追求可持續(xù)制造的今天，金屬研磨的再利用成為研究熱點，如利用工具鋼切屑制備增材制造原料。通過測試發(fā)現(xiàn)，與市面上的原料粉末相比，球磨實驗所得粉末生產(chǎn)的3D成品可以獲得更精細的微觀結(jié)構(gòu)和更高的顯微硬度。
Equipment Type
行星式球磨機 Pulversette 5 經(jīng)典型
Conditions
配 件：不銹鋼研磨罐、20mm研磨球
轉(zhuǎn) 速：300-400rpm
研磨環(huán)境：5%H2–Ar氣體填充
研磨時間：15min為一個研磨循環(huán)，每循環(huán)暫停時間10min；開啟反轉(zhuǎn)模式
粉末顆粒微觀形態(tài)
PART
01

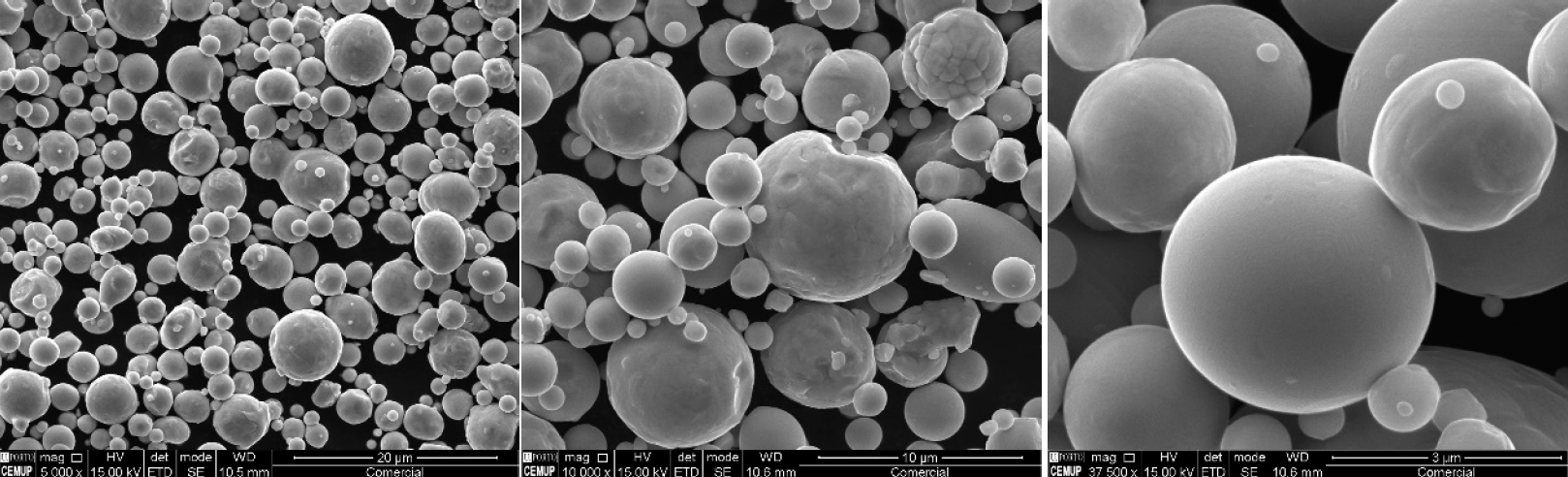

商業(yè)化粉末的顆粒微觀形態(tài)

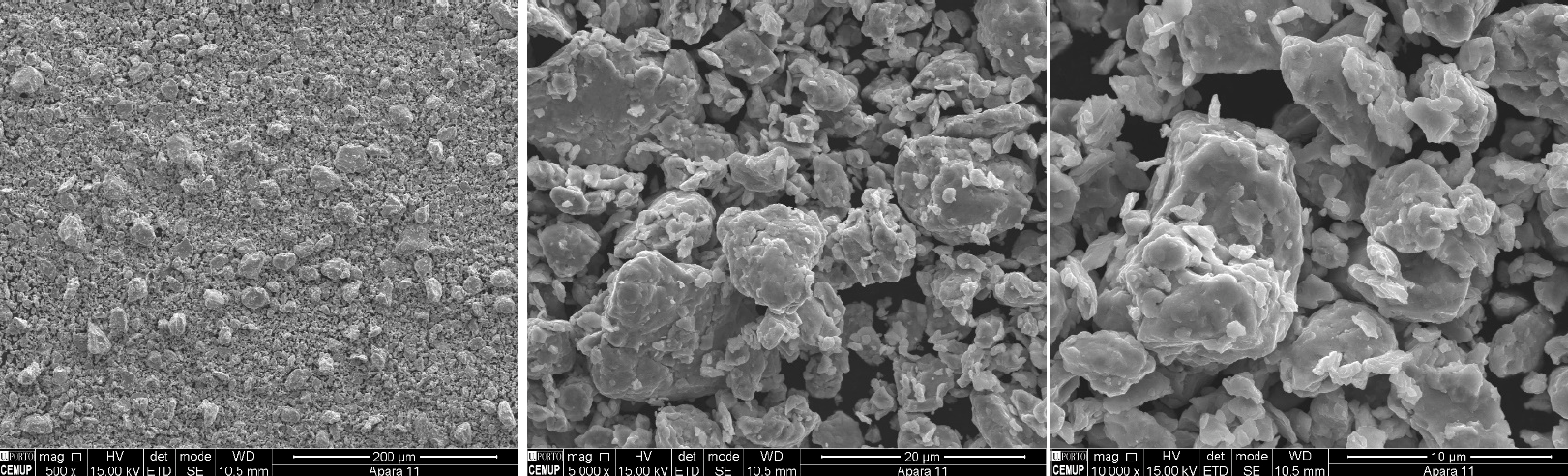

球磨制備粉末的顆粒微觀形態(tài)
顯微斷層成像
PART
02

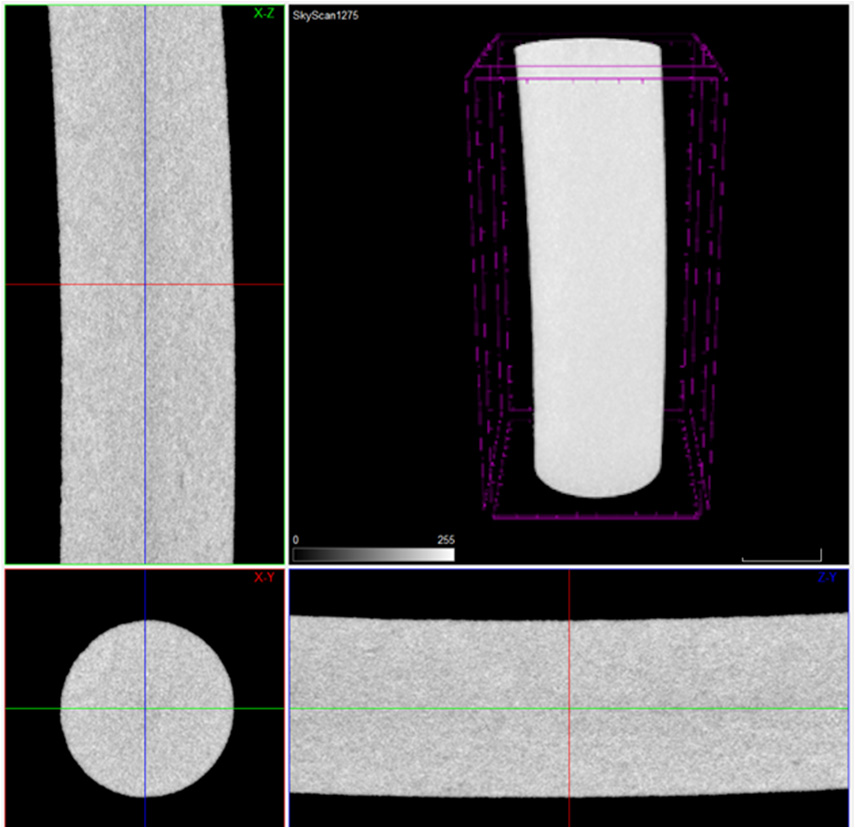

左：鋼屑球磨3D成品斷層成像

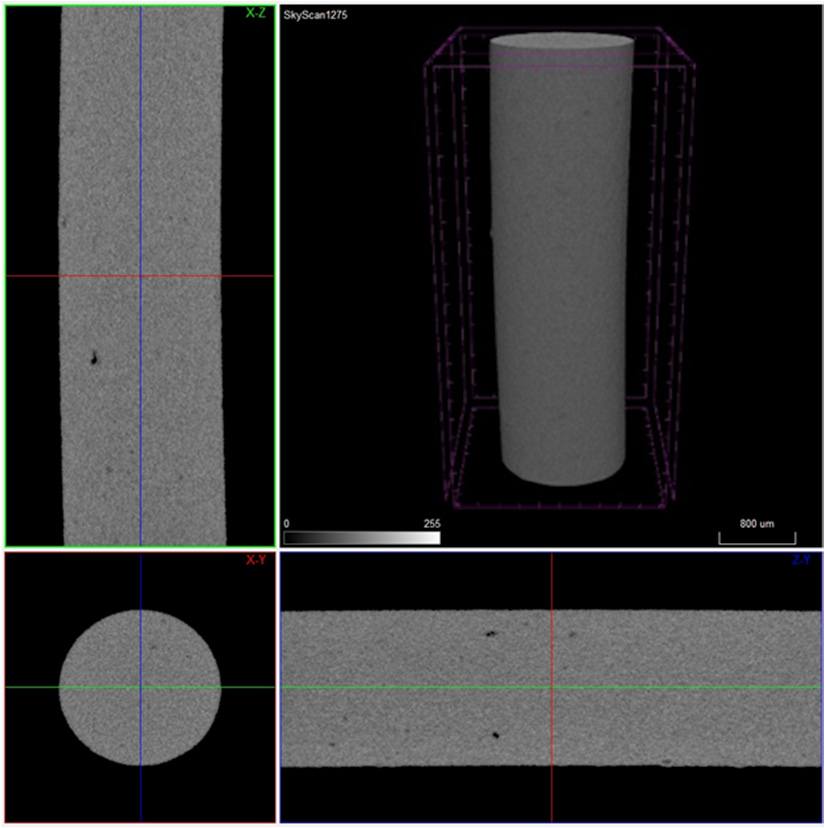

右：商業(yè)化粉末3D成品斷層成像
對比得出，鋼屑球磨粉末制成的3D成品的斷層中，明顯沒有長度大于1μm的缺陷，而對于商業(yè)化粉末制成的成品，存在強度不同的區(qū)域，對于長絲成品則體現(xiàn)出不規(guī)則性。
光學(xué)顯微圖像
PART
03

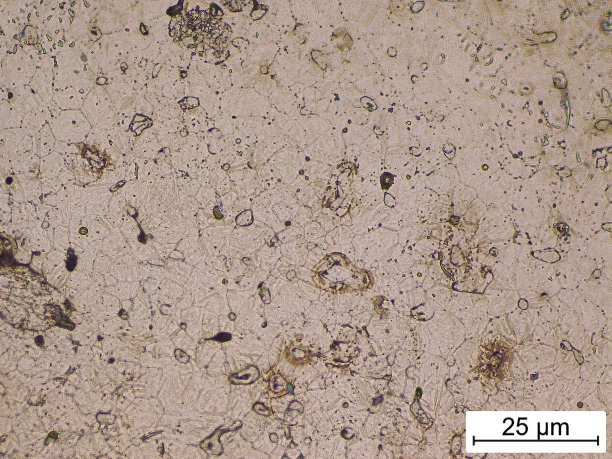

左：鋼屑球磨3D成品的顯微圖像

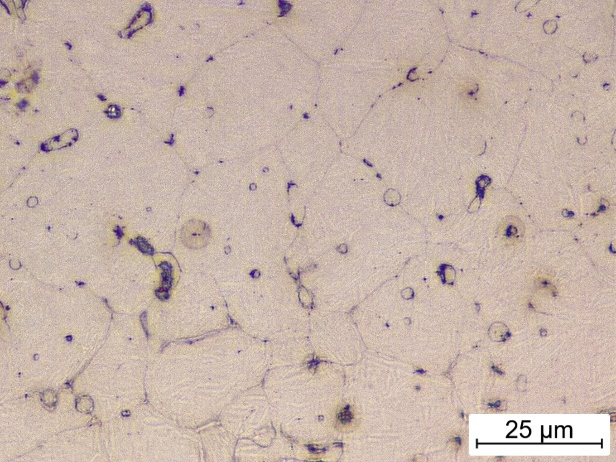

右：商業(yè)化粉末3D成品的顯微圖像
用鋼屑球磨粉燒結(jié)的三維物體平均晶粒尺寸在6.7 μm左右，用商業(yè)化粉末燒結(jié)的三維物體平均晶粒尺寸為22.5 μm。
因此，使用從鋼屑球磨中提取的粉末，可以獲得具有精細微觀結(jié)構(gòu)的燒結(jié)3D物體，從而具有更高的顯微硬度值。
通過球磨方案，可以實現(xiàn)工具鋼切屑回收利用，得到更高顯微硬度與更精細微觀結(jié)構(gòu)的均勻3D成品。該方法在材料擠出式的增材制造工藝領(lǐng)域有優(yōu)秀的發(fā)展?jié)摿Α?/p>
Pulverisette 5 經(jīng)典型
可充惰性氣體
雙閥門設(shè)計實現(xiàn)惰性氣體的安全充入與排出，提供安全可靠的球磨環(huán)境
GTM實時監(jiān)控
實現(xiàn)空氣壓力與溫度實時監(jiān)測，樣品狀態(tài)盡在掌控
可同時研磨8組樣品
同時進行8組實驗，實現(xiàn)高效省時研磨
可編程化操作
可編程、自動化功能，確保研磨的均一性、可重復(fù)性
試樣直通車：識別下方二維碼，填寫做樣申請
北京公司、上海辦事處的更多樣機供您參觀選擇！
相關(guān)產(chǎn)品
更多
相關(guān)文章
更多
技術(shù)文章
2025-03-25技術(shù)文章
2025-02-21技術(shù)文章
2025-02-12技術(shù)文章
2025-01-18
虛擬號將在 秒后失效
使用微信掃碼撥號
