色譜系統的三個部分以及它們的作用

步琦 2022-04-12 | 閱讀：1459

很少有人注意到，在一套色譜裝置的內部有一個非常精致的色譜系統部件網絡。我們希望能通過這篇文章，帶大家了解中壓和高壓制備色譜的接頭、管線和接口這三個部分，以及如何最好地安裝和使用它們。

色譜系統部件：接頭

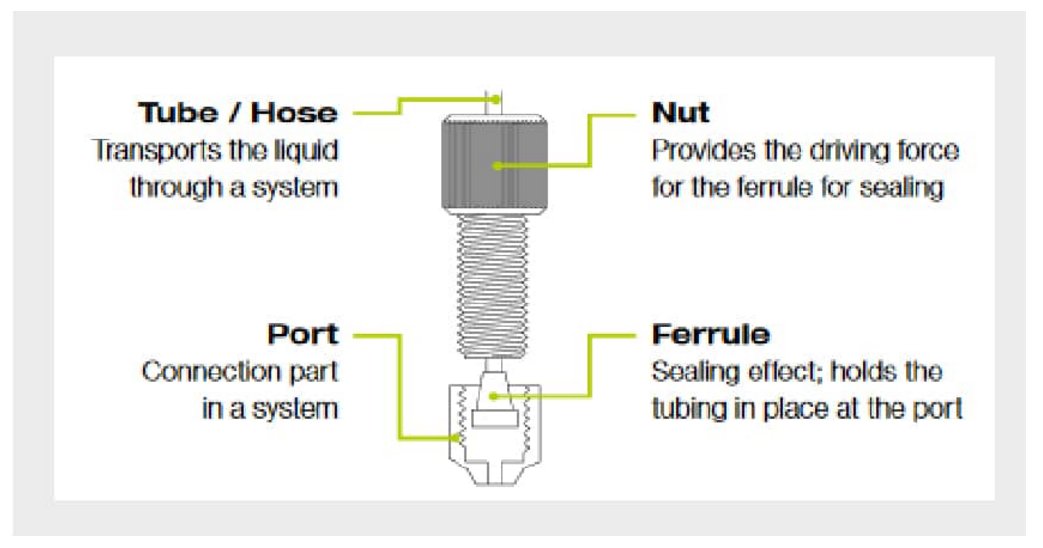

常規的色譜接頭看起來如下圖所示：

圖示：色譜接頭一覽

接頭的設計可以是一體式的，即螺母和卡套結合在一起；也可以是兩段式的，有單獨的螺母和卡套，這兩種設計都可用于中壓制備色譜（Flash）的應用。一體式設計更容易使用，只需要用手?jǐn)Q緊。兩段式設計提供了更多的選擇和靈活性。當用鋼材料制成時，它可以用扳手?jǐn)Q緊，而當用PEEK、FEP、ETFE或PTFE材料制成時，可以用手?jǐn)Q緊。

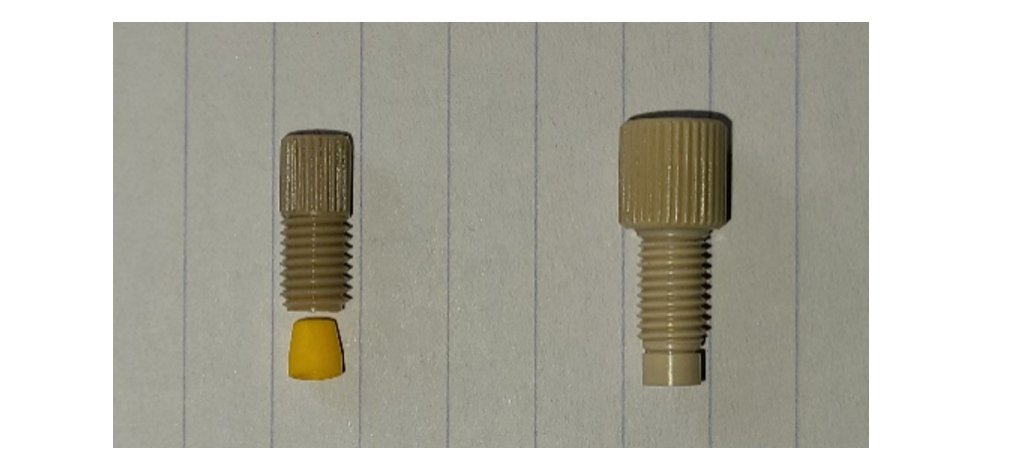

圖示:左側為兩段式接頭，右側為一體式接頭

關于構成色譜接頭的材料主要有以下幾類：

鋼 ——

是一種高強度的材料，對任何溶劑都有抵抗力。常見的鋼制色譜接頭一般都為316不銹鋼，因此通常用于極度高壓的應用，如高壓制備色譜（Prep Hplc）。鋼制接頭只能使用一次，因?yàn)楫?dāng)它們被緊固在接口上時會發生不可逆的形變。

PEEK ——

是一種高螺紋強度的材料，可抵抗大多數溶劑，但濃酸和氯化溶劑除外。這種材料高壓適應性好，生物相容性強，非常適合需要頻繁更換管線和連接件的應用，如中壓和高壓制備色譜（Flash和Prep HPLC）。

FEP/ ETFE / PTFE ——

這種材料的螺紋強度較低，但對任何溶劑都有抵抗力，并且具有生物相容性，因此非常適合中壓制備色譜（Flash）。

常見的色譜接頭主要由以下兩部分組成：

卡套——

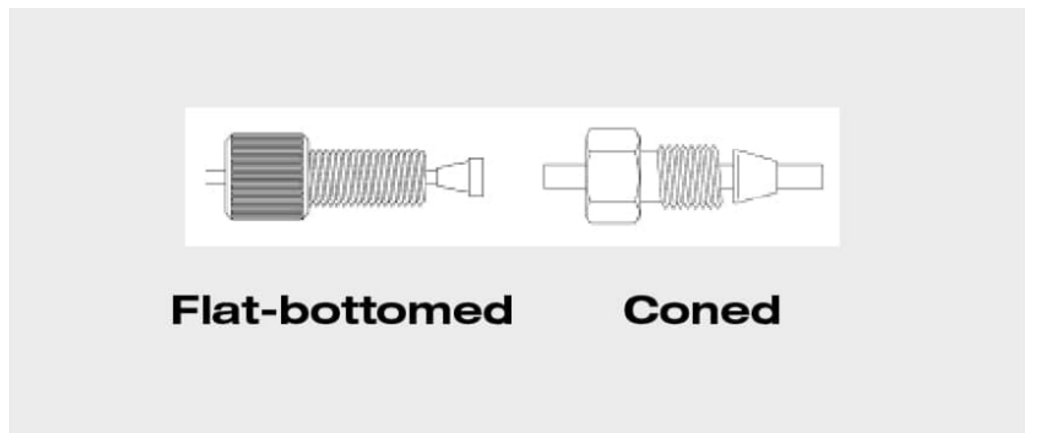

色譜接頭的卡套可以是平底的，也可以是錐形的，如下圖所示：

圖示：左側的卡套為平底的，右側的卡套為錐形的

平底卡套適用于低壓應用，如中壓制備色譜。它們不是永久性地連接到管子上，而且卡套的尖端面向螺母。錐形卡套更適合于高壓應用，如高壓制備色譜。這些類型的卡套一旦被緊固就會變形并固定在管子上，卡套的尖端遠離螺母。

螺母——

螺母的尺寸可以用英制來描述，比如直徑≥1/4"，孔徑為≤1/4"，有若干螺紋?；蛘咭部梢酝ㄟ^(guò)公制尺寸來描述，比如直徑為6毫米，螺紋間距為1毫米。更大的直徑（1/4-28）用于高流速的系統（Flash），以減少背壓。更多的螺紋（10 -32）可以抵抗更高的壓力，是高壓系統的首選，如Prep HPLC。

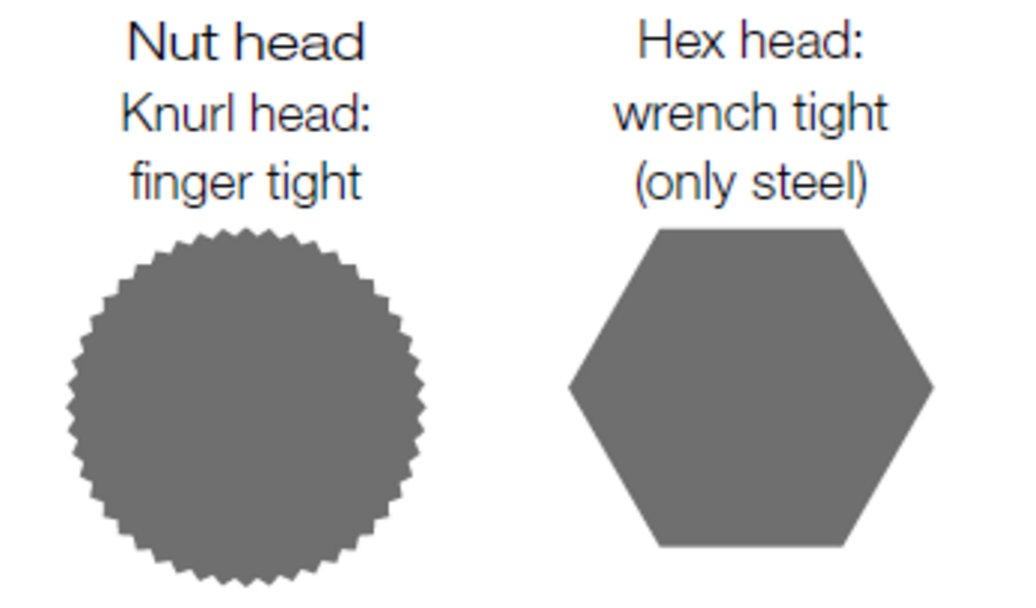

螺母頭可以是滾花頭（Knurl），需要用手指擰緊，也可以是六角頭（Hex），通常只由鋼制成，需要用扳手?jǐn)Q緊。

圖示：左側為滾花頭，右側為六角頭

色譜系統部件：管線

管線的材料同樣有很多種，包括不銹鋼，PEEK，PTFE 以及ETFE 等等。這些管線的內徑（ID）和長度會影響背壓和死體積，從而影響峰形。常見的內徑為 0.08"，用于中壓制備色譜（Flash），0.02" 用于高壓制備色譜。常見的外徑有用于中壓制備色譜的1/8"和用于高壓制備色譜的 1/16"。由于管線的長度越長，所產生的背壓和死體積就越大，因此需要根據管線所連接的部件決定其長度。

色譜系統部件：接口

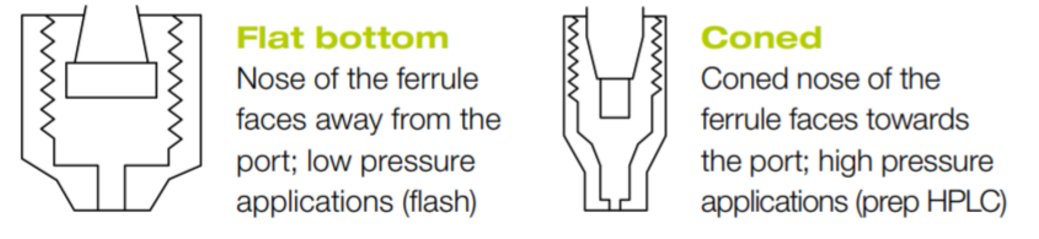

接口可用于不同尺寸的螺母。例如，10 - 32 用于錐形螺母，1/4-28 用于平底螺母。接口可以是平底的，用于契合卡套的平底。這些類型的接口適用于中壓制備色譜。接口也可以是錐形的，用于契合卡套的尖端。錐形端口適用于高壓制備色譜。
