国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

? 研究背景：

磷酸鐵鋰在新能源電池領(lǐng)域具有廣泛的應(yīng)用前景，它的原材料來源廣泛，成本相對較低，在鈷、鎳等原材料價格上漲的情況下，磷酸鐵鋰的成本優(yōu)勢更加突出。且磷酸鐵鋰的安全性高，穩(wěn)定性好，不易發(fā)生燃燒和爆炸等危險情況；它的循環(huán)壽命長，能夠經(jīng)受多次充放電循環(huán)而性能不顯著下降，可有效降低使用成本。但是，磷酸鐵鋰也面臨一些挑戰(zhàn)，如能量密度相對較低，在相同體積下所能存儲的電能較少，限制了其在對能量密度要求極高的應(yīng)用場景中的使用，同時，其導(dǎo)電性較差，會影響電池的充放電速率和功率性能，因此對磷酸鐵鋰的制備工藝還需要進行技術(shù)改進和優(yōu)化。如今，各國對新能源產(chǎn)業(yè)的扶持政策不斷增多，為磷酸鐵鋰相關(guān)產(chǎn)業(yè)的發(fā)展提供了有利支持，推動其市場規(guī)模不斷擴大，因此對磷酸鐵鋰各指標進行評判具有重要意義，本文為探究磷酸鐵鋰材料的抗壓性能，采用蘇州利電的粉末壓潰測試系統(tǒng)PMNS-100（設(shè)備圖如下所示），對不用工藝下的磷酸鐵鋰樣品進行測試表征。

? 測試方案：

1、測試樣品：磷酸鐵鋰；

2、測試參數(shù)：

①粒徑大小D50：8-9 μm；

②測試模式：加壓模式0-50mN，速率：1μm/s。

? 測試結(jié)果分析：

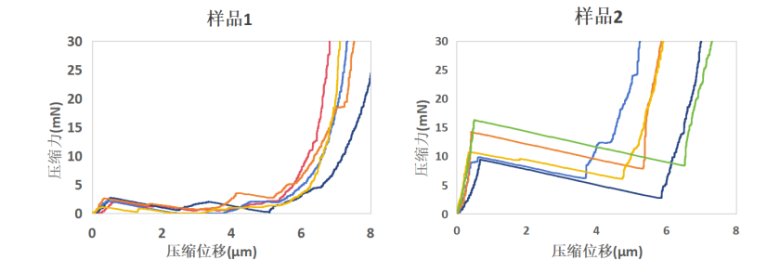

圖1：不同粒徑梯度下的硅樣品的應(yīng)力應(yīng)變曲線圖

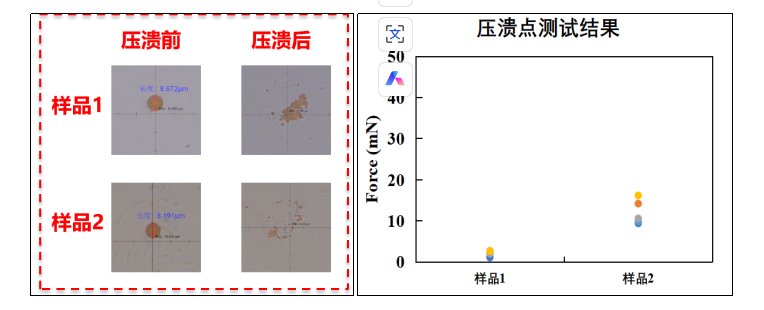

圖2：樣品壓潰前后圖片&壓潰力散點匯總圖

由壓潰力散點圖可知，相同粒徑梯度下的磷酸鐵鋰材料在壓潰過程中表現(xiàn)出一定差異，樣品1的壓潰力均值為2mN左右，樣品2的壓潰力均值為12mN左右，壓潰力大小分布呈現(xiàn)為樣品2>樣品1，可知樣品2比樣品1的抗壓性能更好。

? 結(jié)論

在充放電過程中，電池內(nèi)部材料會因化學(xué)反應(yīng)等因素產(chǎn)生應(yīng)力變化，具有良好抗壓性的材料能承受這些應(yīng)力，保持電極結(jié)構(gòu)穩(wěn)定，防止電極變形、破裂或粉化，從而延長電池使用壽命，因此材料的抗壓性研究對提高電池性能具有重要意義。
