中國粉體網(wǎng)訊  粉煤灰是燃煤電廠中磨細煤粉在鍋爐中燃燒后從煙道排出、被收塵器收集的物質(zhì)。通常所講的粉煤灰混凝土是指配制混凝土混合料時將粉煤灰作為一種組分加入攪拌機配制而成的混凝土。在水泥混凝土中添加粉煤灰，不僅可以減少水泥的用量、節(jié)約能源、減少環(huán)境污染，還能對混凝土進行改性，提高混凝土的各方面性能。

粉煤灰的分類

目前，我國粉煤灰尚無公認的分類方法，只是籠統(tǒng)地將氧化鈣含量較高的粉煤灰稱作高鈣粉煤灰，氧化鈣含量較低的則稱為低鈣粉煤灰。美國自1977年開始在ASTM C 618中將粉煤灰分成F類灰及C類灰，其定義如下：

(1) F類粉煤灰(相當于我國的低鈣粉煤灰)：通常是由燃燒無煙煤或煙煤所得的，并能符合這一類技術(shù)條件的粉煤灰。這一類粉煤灰具有火山灰性能。

(2) C類粉煤灰(相當于我國的高鈣粉煤灰)：通常是由燃燒褐煤或次煙煤所得的，并能符合這一類技術(shù)條件的粉煤灰。這一類粉煤灰除具有火山灰性能外，同時顯示某些膠凝性。某些C類灰的氧化鈣含量高于10%。

水泥和混凝土用粉煤灰的標準

目前，我國現(xiàn)行的水泥和混凝土用粉煤灰的標準是：GB/T 1596-2005。

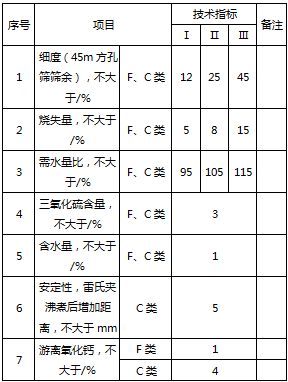

拌制混凝土和砂漿用粉煤灰技術(shù)要求

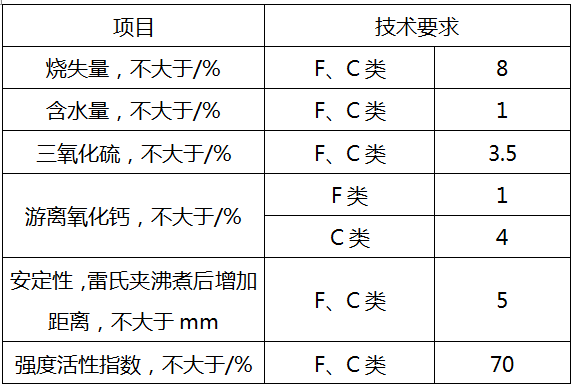

水泥活性混合材料用粉煤灰技術(shù)要求

2017年7月12日，我國發(fā)布了用于水泥和混凝土中的粉煤灰新標準-GB/T 1596-2017。該標準將于2018年6月1日起替代GB/T 1596-2005 正式實施。
