中國粉體網訊 固態納米孔傳感器(solid state nanopore)因其低成本、小型化、易集成、穩定性高等優點被廣泛應用于基因測序,生物分子檢測以及環境監測等領域。然而目前傳統的固態納米孔制備工藝尚有較大的缺陷,無法正真快速便捷地制造出5 nm以下納米孔陣列,從而無法滿足工業界的需求。

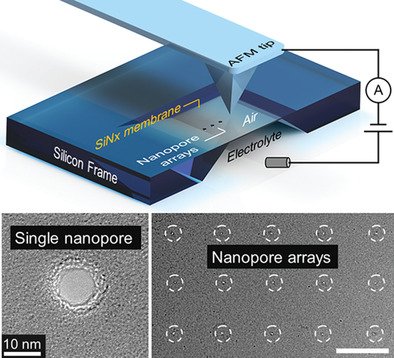

近日,加拿大麥吉爾大學張宇寧博士, Yoichi Miyahara博士領導的團隊開發出了一種新型的納米孔陣列制造方法,有效地突破了固態納米孔制造瓶頸,有望實現固態納米孔工業化大規模生成。該方法利用導電探針自動定位到絕緣薄膜,然后施加高電壓,在探針尖端引發定點的電擊穿效應。繼而電擊穿產生的焦耳效應在薄膜指定位置制造出納米級別小孔。該方法制孔速度快(~10 毫秒) 、可控性高、并且擁有極高的可重復性。此外,該研究也對電穿納米孔制作原理進行了詳細和深入的探討。
相關論文以“Nanopore Formation via Tip〤ontrolled Local Breakdown Using an Atomic Force Microscope”為題在線發表在Small Methods上(DOI:10.1002/smtd.201900147)。
