微波介質陶瓷材料概述
通常頻段為300MHz-300GHz的電磁波被叫做微波。在微波器件的制造過程中，經常使用到的的陶瓷材料則被稱為介電陶瓷。
隨著電子技術在21世紀的蓬勃發展，無論是民用產品還是軍工設備都進行著飛快的更新?lián)Q代。從衛星通信，軍用雷達，到已經實現的4G通信和即將到來的5G通信，無一不對微波通信設備性能提出越來越高的要求，而研發性能更加優異，穩定性更加良好的微波介質陶瓷則是實現微波器件性能進一步提高的一條思路。
相對于其它材料，微波介質陶瓷具有以下優勢：
（1）可以根據微波器件的設計需求，通過調節配方和結構實現對介電常數εr的調節，從而滿足各類器件的需求；
（2）具有特別優秀的Q×f值，從而確保微波器件可以得到非常低的損耗；
（3）溫度系數τf在零度附近，從而實現微波器件在更加多樣的環境條件中能有穩定的運轉；
（4）具有制造過程花費很低的優點，使產品在市場占據更大優勢。
微波介質陶瓷材料的研究現狀
早在1939年，Richtmyer首次通過理論論證將金屬作為主要材料用以設計諧振器的可行性，但由于無法找到恰當?shù)慕橘|(zhì)，因而發展緩慢。微波介質陶瓷的探索階段是在上個世紀60年代到來的，1960年，Okaya開始了TiO2的介電性能的研究，在對于濾波器的嘗試制作進程中，由于無法解決溫度系數的問題失敗了。
在60年代末期，Hakki與Coleman一同提出了對于微波介質陶瓷的測量方式和其性能評判標準。70年代，微波介質陶瓷實現了從理論到應用的重要一步，無論是美國研發的K38系列陶瓷還是由日本研發的Ba2Ti9O20陶瓷，都擁有優異的性能，從而為微波諧振器小型化的實現提供了材料基礎。80年代，日本繼續研發出了BMT、BZT等性能優異的介電陶瓷系列，從而引導了微波陶瓷新材料的潮流。隨后，歐洲的各個國家相繼開展了針對微波介質陶瓷的科研進程。
直到80年代初期，我國才開始微波介電陶瓷的相關研究，相比國際水平，我國起步晚了很多。我國缺少先進的理論基礎，并且也不了解先進的工藝流程，更沒有高端的實驗設備，相較于國外成熟的應用技術，我國的行業技術水平距離實際應用還有很大差距。因此，我們最初的研究方法是借鑒國外的成熟材料體系進行模仿和重復。
近年來，由于國家的大力投入，我國微波介質陶瓷行業從理論基礎，到工藝水平，再到生產設備與科研設備都實現了飛速的發展，涌現出大批優秀的介質陶瓷研發的高校、公司、研究所。與美、日等先進國家相比，受限于起步晚、設備差、原材料缺乏等原因，我國現階段研究水平仍有較大提升空間，研究成果還無法支撐國內微波通訊技術的需求。
為了滿足人們對電子產品輕型化、體積更小、集成化的需求，在無線通訊技術高速進步的如今，我們有必要開發出高性能、高可靠性、低成本新型材料，這對微波介質材料而言，也是難度更大的挑戰。
微波介質陶瓷的性能及應用領域
決定介電陶瓷是否實用有三個重要的要素：品質因素（Q×f）、相對介電常數（εr）、對于諧振頻率的溫度穩定性（τf），它們相互制約，同時也有一定聯系，但是研究發現，想要同時取得三個參數的最佳值，并非易事。
微波介電陶瓷中，研究的核心內容：陶瓷的介電損耗問題。陶瓷，是一個包含主晶相、晶界、孔隙、缺陷、夾雜物、第二相、玻璃相等微結構的統一體結構，而且這些微觀結構對陶瓷的介電性能影響很大。
各種因素對介電損耗的影響程度是不同的，可以將介電損耗具體分成兩大類，一類是由產生了不同的主晶相導致?lián)p耗的不一樣，屬于本征介電損耗一類；另外一類是由于工藝條件的影響產生的損耗。由顯微結構引起的，如晶界、孔隙等屬于非本征介電損耗。
就當今的市場而言，微波陶瓷在下列幾個方向的元件中被使用得最多：作為微帶天線、濾波器等微波元件的基板材料，作為腔體濾波器等微波器件的諧振子。多數能夠?qū)嶋H應用的微波陶瓷都具有損耗低、溫度系數接近0、穩定性強等優勢，因此微波電路中的諧振器通常都會使用微波介質陶瓷，可以說諧振器是介電陶瓷應用中一個極其常用的方向。

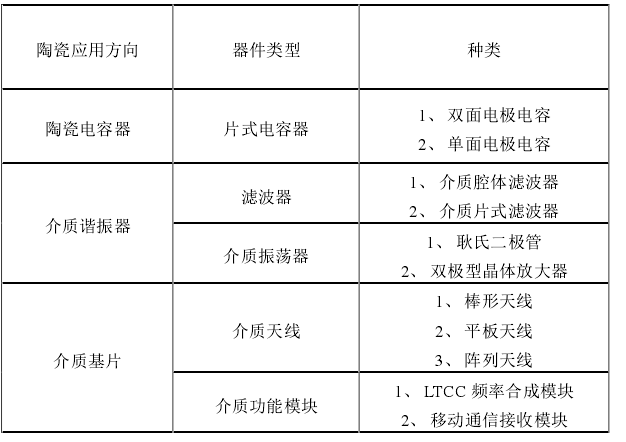

微波陶瓷的使用方向
資料來源：
王海宇.高Q微波介電陶瓷材料及器件應用研究
張文博.BaO-TiO2系微波介電陶瓷的研究
注：圖片非商業用途，存在侵權告知?jiǎng)h除！
