中國粉體網訊 近些年來，將高純度納米晶硅制備成硅電子漿料涂覆在太陽能電池基板表面，進一步提高硅太陽能電池的轉化效率成為太陽能工業中的一個重要方向。大規模、高效地生產高純度的納米硅粉成為提高太陽能電池轉化效率、生產高效太陽能電池的關鍵環節。
納米硅粉的制備技術備受關注，按制備納米硅粉所需原料的不同進行分類，可將其分為以硅烷（SiH4）、二氧化硅（SiO2）、多晶硅（Si）和四氯化硅及其衍生物（SiCl4、SiHCl3等）為原料的4大類。
以硅烷為原料
以硅烷為反應原料進行納米硅粉生產的技術主要有等離子增強化學氣相沉積法（PECVD）、激光誘導化學氣相沉積法（LICVD）和流化床法（FBR）等。其中PECVD和LICVD是目前生產納米硅粉最主要的工業生產技術。
等離子增強化學氣相沉積法（PECVD）
等離子增強化學氣相沉積法(PECVD)是將射頻輝光放電產生的等離子體作為熱源，在真空條件下使硅烷發生分解反應，從而制得納米硅粉。

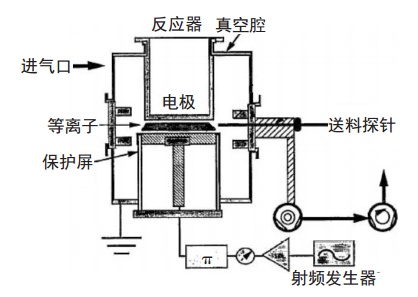

PECVD制備納米硅粉的裝置示意圖
該方法制備的納米硅粉純度高、粒度可控，美國杜邦公司在20世紀70年代已采用PECVD方法實現了納米硅粉批量化生產。同時，該方法制備的納米硅粉粒度范圍較寬，且相當一部分為非晶態，需要通過熱處理的方法來減少粉末中非晶態的含量。
激光誘導化學氣相沉積法（LICVD）
激光誘導化學氣相沉積法（LICVD）是利用反應原料SiH4的氣體分子對特定波長激光的共振吸收，誘導SiH4分子激光熱解，在一定工藝條件下（激光功率密度、反應池壓力、反應氣體配比、流量和反應溫度等）促進Si成核和生長，通過控制成核和生長的過程獲得納米硅粉。

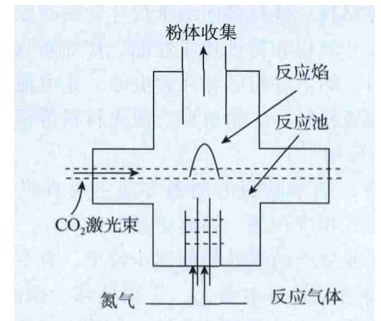

LICVD法制粉裝置簡圖
該方法由Haggerty發明，日本豐田等日本企業進行了改善，日本帝人公司在納米硅粉方面已經能夠使用該方法進行規�；纳a(chǎn)。LICVD制備超細粉體具有表面清潔，粒度分布均勻、易于分散等優點。
流化床法（FBR）
流化床法是美國早年研發出的多晶硅制備技術，該方法通過流化床容器內硅烷在高溫條件下發生連續熱解反應，得到納米硅粉。流化床在制粉過程中具有節約時間和能量的優點，也是生產超細粉末的常用設備之一。可以通過調節粉末在反應器中的生長時間（幾小時到幾天）來控制粉末的粒度大小。

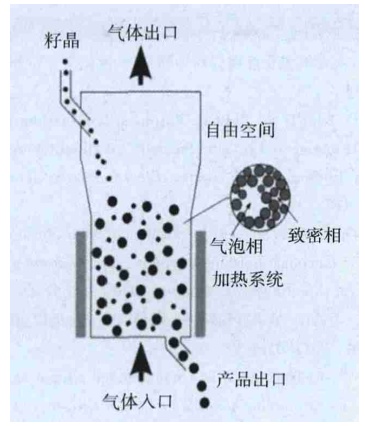

流化床法制備納米粉體示意圖
以二氧化硅為原料
以二氧化硅為原料制備納米硅粉主要是讓二氧化硅與一些化學性質較活潑的金屬和非金屬（如Mg、Al、C等）發生氧化還原反應從而制得硅粉的過程。
研究人員以SiO2和Mg粉為原料采用自蔓延燃燒法（SHS）成功制備了高純度的硅粉。研究表明，該反應的起始溫度為615℃，Mg/SiO2的摩爾比不小于0.9，而且其反應的絕熱溫度隨該摩爾比的增加而增加。研究者在燃燒合成的基礎上，進一步采用濕法冶金技術進行精煉提純，得到了純度更好的納米硅粉。此方法雖可以得到純度較高（≥99.99%）的硅粉，但是步驟繁瑣，成本較高，不適宜大規模的工業生產。
另有研究人員利用Al和SiO2為原料，采用機械球磨法制備出了納米硅粉。該方法研磨過程需加入助磨劑，易引入雜質，產品純度較低，且顆粒為不規則形狀，粒徑分布不能有效控制，后處理比較繁瑣，生產效率偏低，并不適合進行大規模工業生產。
以多晶硅為原料
以多晶硅為反應原料制備超細硅粉的技術主要有電弧等離子法和墜落法兩種。研究人員通過電弧等離子法成功制備納米硅粉，其粒度在30nm左右。
關于墜落法，研究者將多晶硅在石英坩堝中完全熔化，然后按一定速率將硅液滴落進Ar氣作保護氣的管道中，利用硅液滴的表面能形成球形，并在下落過程中快速冷卻形成硅粉，其粉末粒度為0.5~1.8 mm。墜落法的生產效率較低，且硅粉的粒度尺寸較大，不適宜用于大規模生產超細硅粉。

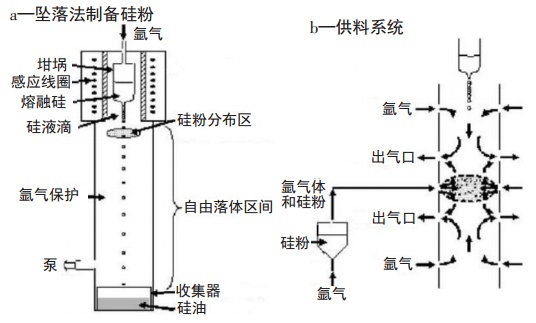

墜落法制備硅粉的裝置和供料系統結構示意圖
以四氯化硅及其衍生物為原料
工業生產多晶硅的主要方法是以SiCl4或SiHCl3為反應原料，俗稱“西門子法”。此法是將SiCl4或SiHCl3、H2、Cl2等反應氣體通入高溫反應器內發生化學氣相沉積從而生成高純多晶硅。相比于以SiH4為原料生產納米硅粉，以SiCl4及其衍生物為原料需要調節各種反應氣體的比例，以達到最好的生產效率。如反應氣體Cl2雖然可起到防止納米硅粉被氧化的作用，但過多的Cl2會顯著降低硅的形核率，導致納米硅的產率下降。因此，合理調控各反應氣體的比例對生產納米硅粉至關重要。
發展趨勢
通過對比原材料、原材料利用率、產品純度、產品粒度、產率、連續生產性、操作安全性及環境友好性等眾多因素后，可以發現感應等離子制備納米硅粉相對于其它制備技術具有較高的綜合優勢。

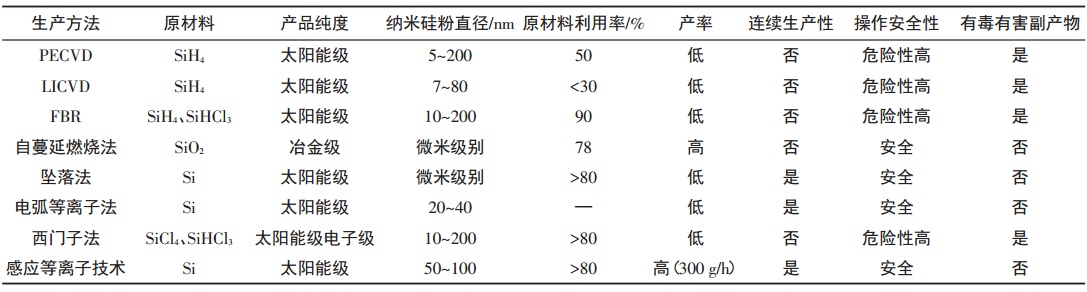

各種制備納米硅粉方法對比
該技術可以提供一個大尺寸、高還原性和高達10000K的粉體合成環境，具有原材料利用率高、產率高、操作安全、可連續生產等優點，且不存在其他等離子方式由于電極燒蝕而引入雜質污染的問題，因而特別適合高純度超細甚至是納米級粉體的制備。

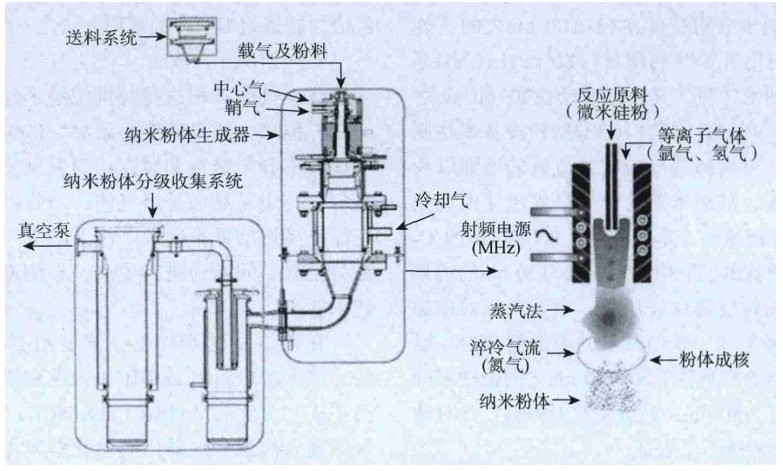

感應等離子蒸發冷凝法制備納米硅粉示意圖
據悉，感應等離子蒸發冷凝法近些年才引入中國，而西方國家在該方法制備粉體方面已經實現了工業化，如加拿大泰克納公司生產的等離子體物理氣相合成設備由于擁有成熟的粒度、活性控制技術和優異的后處理封裝技術，已成功應用于Si、Mn、Mo、W等多種超細粉體的商業化制備；英國的鈦白公司利用該方法已形成年產4萬t TiO2超細粉的規模；德國的斯塔克工廠也已實現了難熔金屬及碳化物(SiC)超細粉、高純金屬超細粉(Al、B、Si等)的工業化生產。因此該方法也被視為納米硅粉最有前景的制備方法之一。
參考來源：
楊文智等：太陽能級納米硅粉制備技術及發展概況，中國兵器科學研究院
張思源等：納米硅粉制備技術及發展前景展望，北京礦冶科技集團有限公司
