中國粉體網訊 12月23日，國內少數以ALD技術為核心的薄膜沉積設備生產商———江蘇微導納米科技股份有限公司（以下簡稱“微導納米”）正式登陸科創板，開啟公司高質量發展新篇章。公司表示，未來將繼續以薄膜沉積技術為重要抓手，不斷豐富產品矩陣，力爭成為世界級的微納技術解決方案裝備制造商。
薄膜沉積是指在基底上沉積特定材料形成薄膜，使之具有光學、電學等方面的特殊性能。薄膜沉積設備的設計制造涉及化學、物理、工程等多門學科的跨界綜合運用，按工藝原理的不同可分為物理氣相沉積（PVD）、化學氣相沉積（CVD）和原子層沉積（ALD）設備，按設備形態的不同可分為批量式（管式）和空間型（板式）兩種技術路線。微導納米目前產品主要以批量式（管式）ALD設備為主。

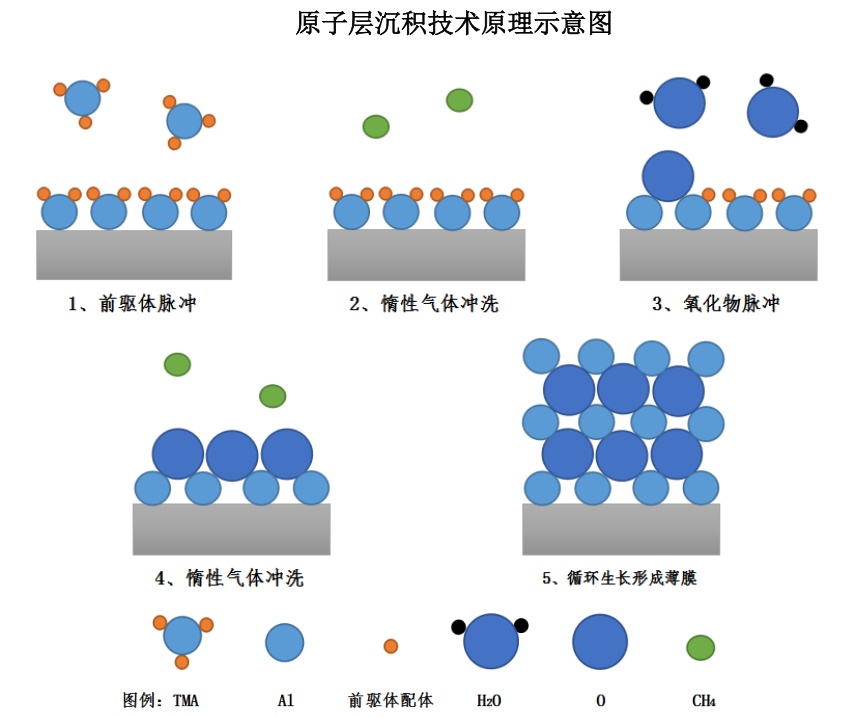

ALD技術是一種特殊的真空薄膜沉積方法，具有較高的技術壁壘。通過ALD鍍膜設備可以將物質以單原子層的形式一層一層沉積在基底表面，每鍍膜一次/層為一個原子層，根據原子特性，鍍膜10次/層約為1nm。由于ALD技術表面化學反應具有自限性，因此擁有多項獨特的薄膜沉積特性：（1）三維共形性，廣泛適用于不同形狀的基底；（2）大面積成膜的均勻性，且致密、無針孔；（3）可實現亞納米級的薄膜厚度控制。

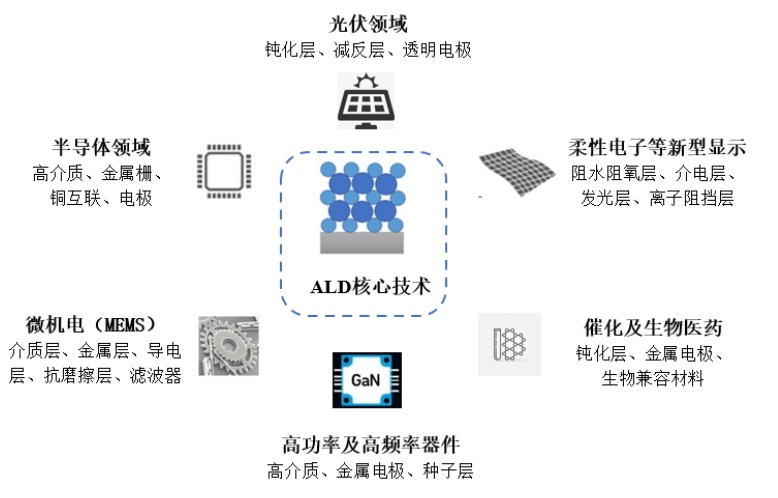

基于上述特性，ALD技術廣泛適用于不同場景下的薄膜沉積，在光伏、半導體、柔性電子等新型顯示、MEMS、催化及光學器件等諸多高精尖領域均擁有良好的產業化前景。
在光伏領域，微導納米ALD量產設備鍍膜速率已經突破10,000片/小時。鍍膜效果以沉積Al2O3薄膜進行測量，其薄膜厚度均勻度達到片內不均勻性≤3%、片與片之間不均勻性≤3%、批與批之間不均勻性≤3%。公司產品具備優良的產能提升能力與產品性能，在保障光電轉換效率的同時，有效幫助下游電池片廠商大幅降低了設備投資額與生產消耗成本。太陽能電池片技術路線目前正由PERC工藝向新型高效電池（TOPCon、HJT等）發展，公司在行業中已率先取得無錫尚德、通威太陽能、晶科能源、商洛比亞迪等公司TOPCon產線設備訂單。
在半導體領域，公司是國內首家成功將量產型High-k原子層沉積設備應用于28nm節點集成電路制造前道生產線的國產設備公司。設備總體表現和工藝關鍵性能參數達到國際同類水平，并已獲得客戶重復訂單認可，成功解決了一項半導體設備“卡脖子”難題。除此之外，公司已經開展在半導體其他細分領域以及柔性電子領域中的應用。
資料來源：微導納米招股說明書
