中國(guó)粉體網(wǎng)訊：8月合肥，2025第六屆粉體表面改性及包覆技術(shù)高級(jí)研修班優(yōu)惠報(bào)名中！
客戶咨詢：
氧化鋁粉體想找個(gè)親水的改性劑，加入到丁腈橡膠中
氧化鋁粉體改性原理及親水改性劑推薦分析
一、氧化鋁粉體改性的核心原理
氧化鋁（Al₂O₃）作為無(wú)機(jī)粉體，表面存在大量羥基（-OH），極性強(qiáng)且易吸水，但與非極性或弱極性的丁腈橡膠（NBR）相容性較差。改性的核心目標(biāo)是通過(guò)表面化學(xué)修飾，在氧化鋁表面引入兼具親水性基團(tuán)和橡膠相容性基團(tuán)的分子，從而實(shí)現(xiàn)以下效果：
1. 改善界面相容性
改性劑通過(guò)物理吸附或化學(xué)反應(yīng)（如縮合、接枝）覆蓋氧化鋁表面，降低其表面能，減少粉體團(tuán)聚。
改性劑的親水性基團(tuán)（如羥基、氨基、羧基）與氧化鋁表面羥基結(jié)合，另一端的有機(jī)基團(tuán)（如烷基、烯基、環(huán)氧基）與丁腈橡膠的分子鏈通過(guò)物理纏繞或化學(xué)反應(yīng)（如硫化交聯(lián)）形成界面結(jié)合，增強(qiáng)兩相相容性。
2. 優(yōu)化分散性
親水性改性劑可提高氧化鋁在極性介質(zhì)（如橡膠加工中的溶劑或增塑劑）中的分散性，避免填料團(tuán)聚導(dǎo)致的橡膠力學(xué)性能下降。
3. 調(diào)控橡膠性能
合理的改性可在保持丁腈橡膠耐油、耐溶劑性的同時(shí)，通過(guò)氧化鋁的增強(qiáng)作用提升其硬度、耐磨性和熱穩(wěn)定性，而親水性基團(tuán)的引入可能對(duì)耐水性產(chǎn)生一定影響，需平衡設(shè)計(jì)。
二、適合丁腈橡膠體系的親水改性劑推薦

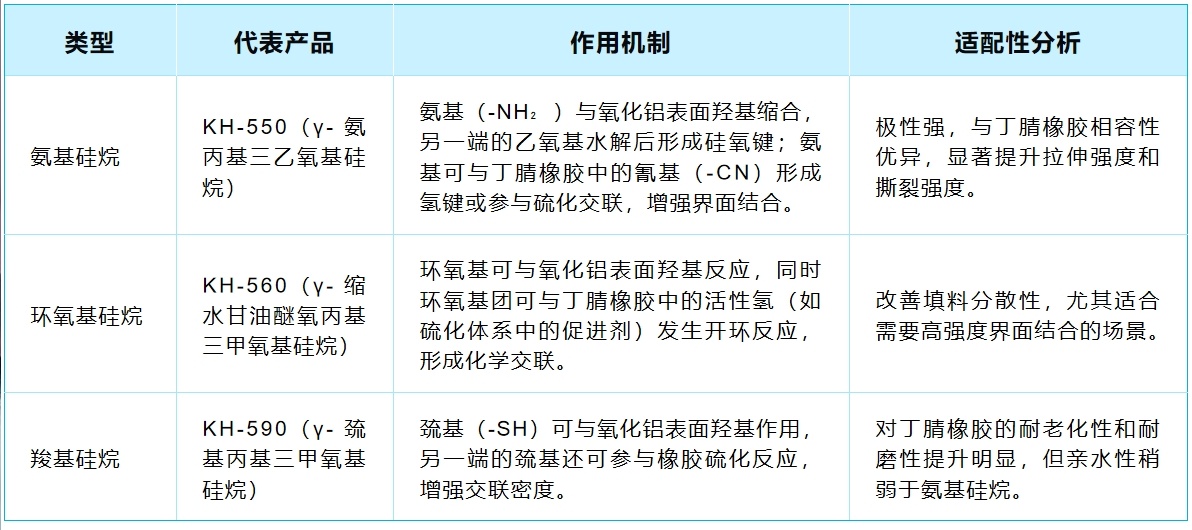

1. 硅烷偶聯(lián)劑 —— 最常用的無(wú)機(jī)粉體改性劑
2. 鈦酸酯偶聯(lián)劑 —— 低用量高效改性劑
代表產(chǎn)品：異丙基三（二辛基焦磷酸酰氧基）鈦酸酯（TTS）、水溶性鈦酸酯（如含有聚乙二醇鏈段的品種）。
作用機(jī)制：鈦酸酯的烷氧基與氧化鋁表面羥基反應(yīng)，另一端的有機(jī)長(zhǎng)鏈（如酯基、磷酸酯基）與丁腈橡膠分子鏈通過(guò)范德華力結(jié)合，同時(shí)聚乙二醇鏈段可提供親水性。
優(yōu)勢(shì)：用量少（通常 0.5%~2%），可降低體系黏度，改善加工流動(dòng)性，尤其適合高填充量的橡膠體系。
3. 水溶性聚合物 —— 溫和改性，提升親水性
代表產(chǎn)品：聚乙烯醇（PVA）、聚丙烯酸（PAA）、聚乙二醇（PEG）。
作用機(jī)制：通過(guò)物理吸附或氫鍵作用包覆在氧化鋁表面，形成親水性聚合物層；聚合物的羥基、羧基等基團(tuán)與氧化鋁表面羥基結(jié)合，長(zhǎng)鏈分子可與丁腈橡膠中的極性基團(tuán)（如氰基）互溶。
優(yōu)勢(shì)：無(wú)毒性，工藝簡(jiǎn)單（如水溶液分散后干燥），適合對(duì)環(huán)保要求高的場(chǎng)景；但改性層結(jié)合力較弱，高溫下易脫落，需配合偶聯(lián)劑使用。
4. 表面活性劑 —— 輔助改性或低要求場(chǎng)景
代表產(chǎn)品：十二烷基苯磺酸鈉（SDBS）、吐溫（Tween）系列（非離子型）。
作用機(jī)制：通過(guò)親水基（如磺酸基、聚氧乙烯基）吸附在氧化鋁表面，疏水基（烷基鏈）與丁腈橡膠相容，降低粉體表面能，改善分散性。
局限性：改性效果為物理吸附，結(jié)合不牢固，僅適用于低填充量或?qū)π阅芤蟛桓叩膱?chǎng)景。
三、改性工藝與注意事項(xiàng)
改性方法：
干法改性：將改性劑（通常配成乙醇溶液）與氧化鋁粉體在高速混合機(jī)中攪拌，溫度控制在 60~100℃，反應(yīng) 0.5~2 小時(shí)。
濕法改性：將氧化鋁分散在水中，加入改性劑溶液，調(diào)節(jié) pH 值促進(jìn)反應(yīng)，再過(guò)濾、干燥。
用量?jī)?yōu)化：硅烷偶聯(lián)劑用量通常為氧化鋁質(zhì)量的 1%~3%，鈦酸酯為 0.5%~2%，聚合物類(lèi)可根據(jù)親水性需求調(diào)整（5%~10%）。
與丁腈橡膠的復(fù)合工藝：改性后的氧化鋁可在橡膠混煉階段加入，與炭黑、硫化劑等配合使用，注意控制混煉溫度（避免改性劑分解）。
四、性能評(píng)估方向
分散性：通過(guò)掃描電鏡（SEM）觀察氧化鋁在橡膠中的團(tuán)聚情況。
力學(xué)性能：測(cè)試?yán)鞆?qiáng)度、斷裂伸長(zhǎng)率、硬度，評(píng)估界面結(jié)合強(qiáng)度。
耐介質(zhì)性：丁腈橡膠主要用于耐油場(chǎng)景，需測(cè)試改性后橡膠在機(jī)油、柴油中的溶脹率和力學(xué)性能保持率。
總結(jié)
首選氨基硅烷（如 KH-550） 或環(huán)氧基硅烷（如 KH-560） 作為改性劑，其兼具親水性和與丁腈橡膠的化學(xué)結(jié)合能力，改性效果穩(wěn)定且工藝成熟；若需降低成本或提升加工流動(dòng)性，可搭配鈦酸酯偶聯(lián)劑使用；水溶性聚合物或表面活性劑適合作為輔助改性劑，用于低強(qiáng)度要求的場(chǎng)景。實(shí)際應(yīng)用中需通過(guò)配方優(yōu)化和性能測(cè)試確定最佳改性方案。
以上為AI解答，已為客戶推薦試劑廠家，期待能解決客戶的難題。也歡迎大家有分散改性包覆等需求的與我聯(lián)系，歡迎試劑廠家、設(shè)備廠家提供支持！
聯(lián)系人：尚老師 18669920868
