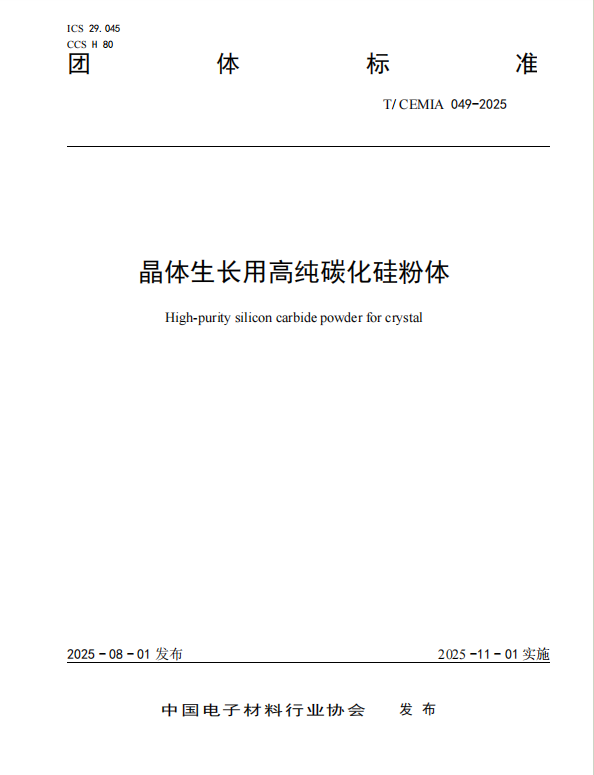

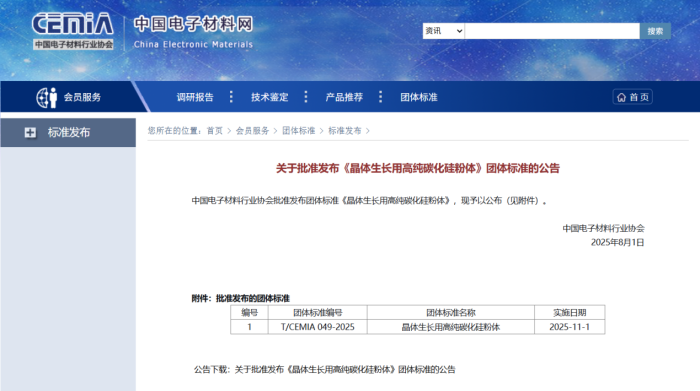

中國粉體網訊  2025年8月1日，中國電子材料行業協會官網發函，批準發布團體標準《晶體生長用高純碳化硅粉體》，并予以公示，團體標準編號為“T/CEMIA 049-2025”，實施日期是2025年11月1日。

該團體標準適用于純度不低于99.9999wt%（6N）的晶體生長用高純碳化硅粉體，規定了晶體生長用高純碳化硅粉體的技術要求、試驗方法、檢驗規則和包裝、標志、運輸及貯存。

近年來，制備高純SiC粉料逐漸成為SiC單晶生長領域的研究熱點。生長SiC單晶用的SiC粉體純度要求很高，雜質含量應至少低于0.001%，此外，碳化硅粉料的各項參數都直接影響單晶生長的質量以及電學性能。而碳化硅襯底使用環境的不同，生長用粉料合成技術也存在工藝不同，對于N型導電性單晶生長用粉料，要求純度高、物相單一；而對于半絕緣型單晶生長用粉料，則需要對氮含量進行嚴格的控制。

然而，由于缺乏統一標準，各企業對粉體指標要求不一，導致原料質量不穩定，阻礙了下游產業發展。因此，由中國電子材料行業協會粉體技術分會提出制定《晶體生長用高純碳化硅粉體》團體標準，規范碳化硅粉體質量，滿足行業需求，以此推動整個半導體產業鏈的技術提升和健康發展。

該團體標準的發布填補了國內晶體生長用高純碳化硅粉體標準的空白，通過統一關鍵指標（如純度、雜質限值、粒度等），將顯著提升國產粉體質量和一致性，降低下游晶體生長環節的技術風險與驗證成本，加速國產高純碳化硅粉體的應用和替代進程，有力支撐我國第三代半導體產業鏈的自主可控與高質量發展。
