国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

一、前言

新能源蓬勃發(fā)展，鋰離子電池出現(xiàn)了多元化的材料電池，鎳鈷錳三元鋰電池，簡稱為三元鋰電池，具有較高的能量密度，以及較大的充放電倍率，這使得它成為了電動汽車動力電池的重要選擇之一，能夠為電動汽車提供可靠的動力支持，滿足車輛的行駛需求。其次三元鋰電池在過充、過放、高溫等情況下可能會發(fā)生熱失控，從而引發(fā)安全事故。

為了更好的了解三元鋰電池的宏觀表現(xiàn)，通過三元鋰電池在終端的應(yīng)用，用我司YPZ-110電芯原位膨脹測試系統(tǒng)對電池在不同力的受壓的膨脹對比，本設(shè)備搭載高精度厚度傳感器，可以精確測試電池在受壓下的充放電的膨脹和收縮量。

二、使用設(shè)備

YPZ-110電芯原位膨脹測試系統(tǒng)

三、測試參數(shù)信息：

電芯：2.5Ah的NCM電池；

尺寸：70*55*5mm；

電池外觀：如右圖

電池工步流程；

測試流程：

1、 把該電池滿放；

2、 設(shè)置設(shè)備恒壓力10kg、50kg、100kg和150kg四個參數(shù)；

3、 每個恒壓力均測試一次以上的電池工步流程；

4、 對比測試中采集到的厚度變化曲線；

四、測試數(shù)據(jù)與分析：

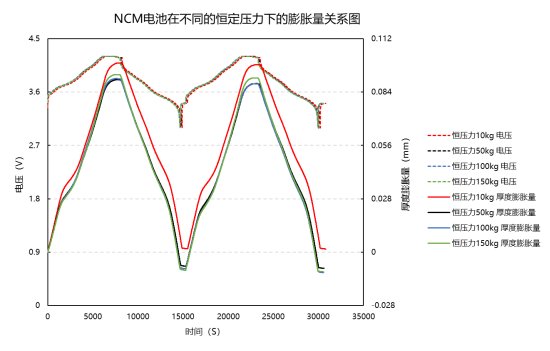

    如下圖曲線所示：電池在4種不同的壓力受壓下，對應(yīng)的膨脹和收縮的曲線也不同，受壓小，如10kg下，電池的厚度膨脹量曲線整體趨勢是緩慢上升的，這個比較符合電池的在充放電過程中容量會不斷變小，效率無法100%的基理一致；當受壓的力大于等于50KG，電池的厚度膨脹量曲線整體趨勢是下降的，這種情況可能與施加壓力限制正負極材料充放電過程中晶體結(jié)構(gòu)變化有關(guān)。

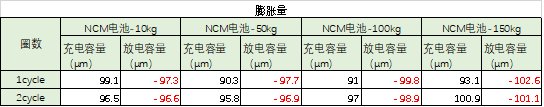

如下兩個表格，第2圈容量基本不變，維持在2.58Ah左右，效率也都是99.5%以上；這時比較第2圈的放電收縮，收縮量大?。?0kg<50kg<100kg<150kg；說明受壓的力越大，NCM電池的膨脹收縮大；

五、結(jié)果：

    本次測試對比只是為了拋轉(zhuǎn)引玉，雖只是簡單一些結(jié)論，但還是需要深入的測試和分析，如受壓的力更大后，是否膨脹和收縮量會保持一定？整體的膨脹曲線趨勢下降是否是靜置過短引起的？我司的膨脹測試系統(tǒng)可以進行一步的測試；
