在集成電路封裝材料中，添加比例高達60%-90%的球型硅微粉，是提升性能的關鍵——這一曾長期被日美企業壟斷的核心材料，如今正由中國企業實現突破。精硅科技憑借自主創新，成功量產高純度球型硅微粉，性能指標達到國際先進水平，成為國產替代的中堅力量。

一、核心定義：何謂球型硅微粉？

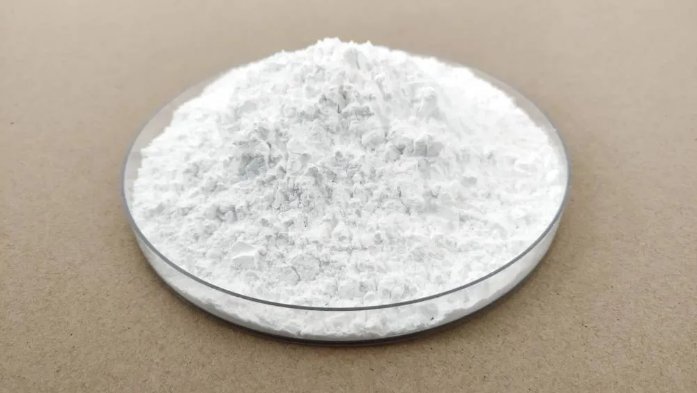

球型硅微粉是由高純度石英砂（二氧化硅，SiO?）經特殊工藝加工而成的微米級球形粉末。其核心特征在于：

極致純凈： SiO?含量通常 ≥ 99.9%（甚至達99.99%以上），嚴格控制金屬雜質。

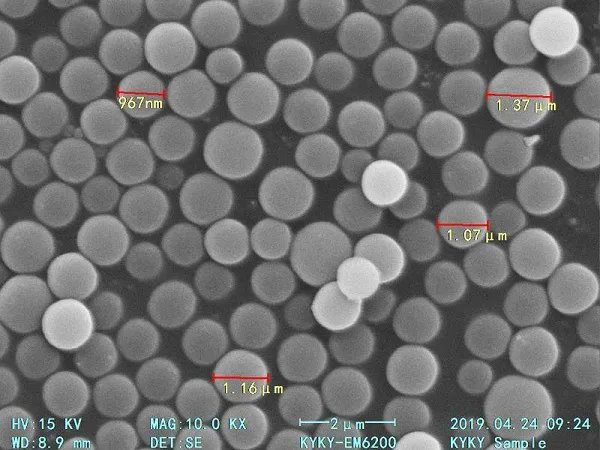

完美球形： 顆粒呈高度規則的球體，表面光滑。

精密可控： 粒徑分布窄且均勻（常見范圍0.1μm至幾十微米）。

二、不可替代的關鍵作用：微小顆粒，巨大能量

球型硅微粉在現代高端工業中扮演著“四兩撥千斤”的角色：

1、性能增強引擎：

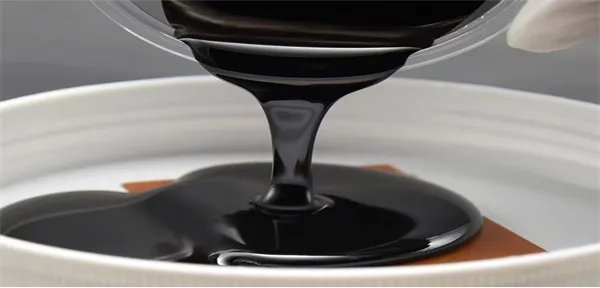

環氧塑封料（EMC）： 作為核心填料（>60%），顯著降低熱膨脹系數（CTE），提升導熱性，確保芯片在溫度變化下穩定可靠。

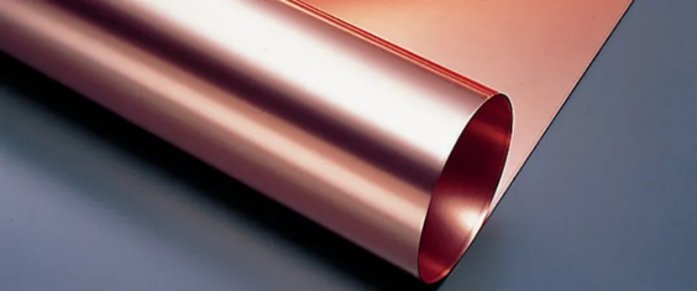

覆銅板（CCL）： 降低板材CTE，提高尺寸穩定性、耐熱性及介電性能，為5G高速信號傳輸保駕護航。

2、流動性與加工性優化大師：

球形顆粒極大降低樹脂體系粘度，提升填充率與加工流動性，實現復雜結構精密成型（如先進封裝）。

3、應力均勻衛士：

球形結構避免尖角應力集中，顯著提升封裝器件的機械強度與長期可靠性。

4、光學與特種領域多面手：

用于LED封裝膠、硅膠、涂料、陶瓷等領域，提升透光性、流動性、耐磨性及絕緣性能。

三、工業命脈：不可或缺的關鍵應用領域

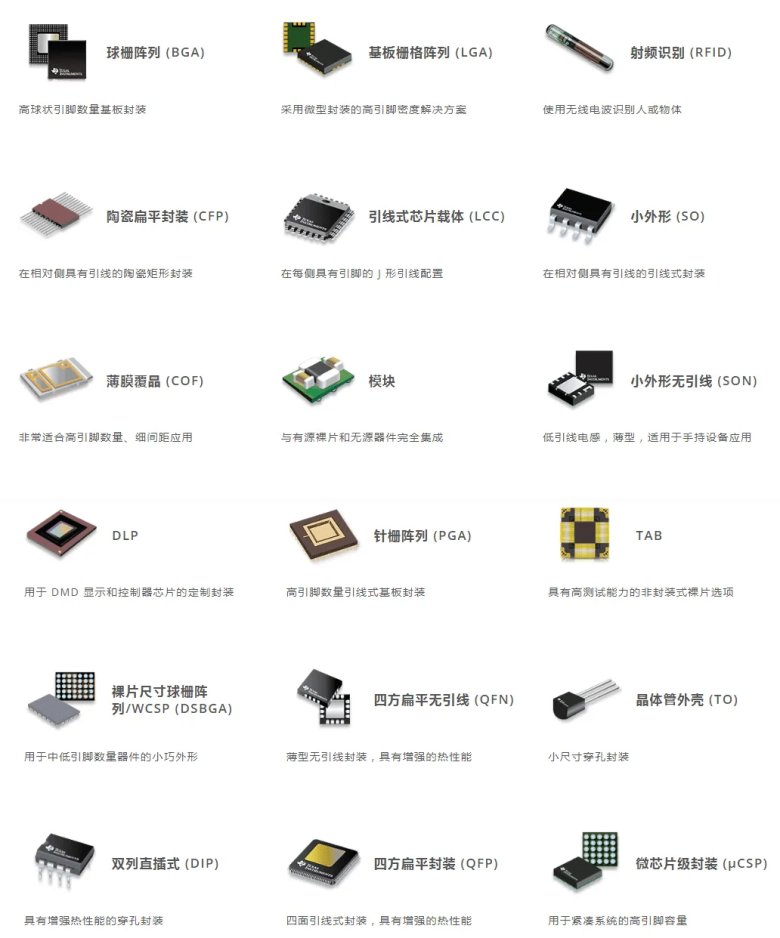

半導體封裝（核心戰場）： EMC、底部填充膠、封裝基板，支撐摩爾定律延續。

高端電子電路： 5G/6G高頻高速覆銅板、消費電子主板，保障信號完整性。

綠色能源： 光伏組件封裝膠、新能源汽車功率模塊封裝，助力雙碳目標。

尖端光學： 高透LED封裝、光學透鏡、顯示技術。

精密制造： 陶瓷增材制造（3D打?。⒏咝阅軓秃喜牧?。

“球型硅微粉的純度、球形度與粒徑控制，直接決定了高端芯片封裝的良率與壽命。實現這一材料的自主可控，是中國半導體產業鏈安全的關鍵一環?！?/span> —— 半導體材料領域專家

四、精硅科技：國產球硅先鋒，突破進口壁壘

精硅科技深耕石英材料領域，依托核心技術與全鏈條管控，成功打破國外壟斷，成為國產高純球型硅微粉領軍者：

技術制高點： 掌握高溫球化、精密分級、深度純化等核心工藝，產品純度（≥99.99%）、球形化率（>99%）、粒徑控制達國際先進水平。

性能比肩國際： 產品關鍵指標（介電常數、CTE、導熱率）滿足最嚴苛的IC封裝與高頻基板要求，通過頭部客戶驗證。

穩定可靠供應： 規?；慨a(chǎn)能力保障國內客戶供應鏈安全，緩解“卡脖子”之憂。

定制化解決方案： 根據客戶特定應用場景（如FC-BGA、Fan-Out、高頻CCL）提供精準匹配的粉體方案

五、未來展望：國產替代加速，創新永不止步

據研究機構預測，2025年全球球型硅微粉市場規模將突破百億人民幣。隨著中國半導體、新能源、5G產業爆發式增長，需求持續攀升。精硅科技等國內領軍企業的崛起，不僅實現關鍵材料自主，更通過持續研發（如亞微米級球硅、功能化改性），推動中國制造向產業鏈高端躍升。

精硅科技—— 以匠“芯”鑄就“硅”來

我們不止于替代，更致力于超越。精硅科技以超高純度、極致球形的硅微粉產品，為中國智造注入堅實“芯”動力
