中國(guó)粉體網(wǎng)訊 納米氧化鎂是指在空間中至少一個(gè)維度小于100nm的材料�；�納米材料的優(yōu)異性能，納米氧化鎂由于兼具了氧化鎂的性能和納米材料的特點(diǎn)在光、熱、磁等方面展現(xiàn)出更優(yōu)異的性質(zhì)，從而備受關(guān)注。
目前由于我國(guó)工業(yè)化生產(chǎn)氧化鎂主要以菱鎂石等礦石資源焙燒制備而成，氧化鎂的品質(zhì)受礦石品質(zhì)影響較大，不利于高純氧化鎂的制備。
我國(guó)白云石資源豐富，目前已有許多制備氧化鎂的工藝和方法應(yīng)用于工業(yè)生產(chǎn)，采用白云石生產(chǎn)附加值更高的納米氧化鎂產(chǎn)品，能夠有效降低產(chǎn)品生產(chǎn)成本，實(shí)現(xiàn)我國(guó)礦產(chǎn)資源的有效利用。

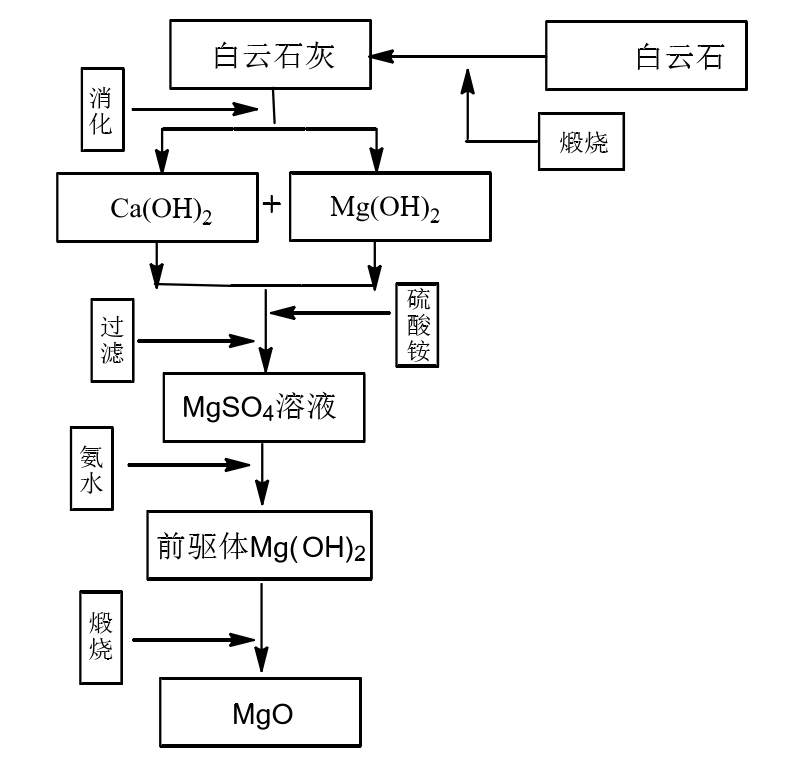

白云石制備氧化鎂流程
待解決問(wèn)題
目前，白云石制備納米氧化鎂很少工業(yè)化生產(chǎn)，都是因?yàn)榇嬖谥鴥蓚�(gè)問(wèn)題需要解決，分別為白云石鈣鎂分離和團(tuán)聚現(xiàn)象。
白云石鈣鎂分離
白云石礦藏作為重要的鈣鎂資源，在實(shí)際應(yīng)用中的關(guān)鍵問(wèn)題在于：如何成功分離白云石中的鈣和鎂，從而制備純凈的鎂產(chǎn)品或鈣產(chǎn)品。
目前，白云石中鈣鎂常用的分離方式包括酸解法、碳化法和銨浸法三種類(lèi)型。
1.酸解法
酸解法是采用酸解劑溶解白云石，以得到相應(yīng)的鎂鹽和鈣鹽，該法常用的酸解劑為鹽酸和硫酸。
采用不同的酸解劑工藝具有各自的優(yōu)點(diǎn)和缺點(diǎn)。采用鹽酸作為酸解劑，可以同時(shí)生產(chǎn)鎂化合物和鈣化合物，原料利用率高，但是生產(chǎn)步驟較繁瑣；而以硫酸為酸解劑一般只用于生產(chǎn)鎂化合物，其生產(chǎn)過(guò)程相對(duì)更簡(jiǎn)單，可以實(shí)現(xiàn)一步分離鈣鎂離子。
酸解法是使用酸直接溶解白云石，該法不需要對(duì)白云石進(jìn)行煅燒，對(duì)設(shè)備的要求不高，而且生產(chǎn)效率高、反應(yīng)速度快，最重要的是鈣鎂分離度很高，故制備的鈣鎂產(chǎn)品的純度高。但酸解法的缺點(diǎn)是反應(yīng)過(guò)程中酸消耗量大，導(dǎo)致生產(chǎn)成本大大增加，不適用于工業(yè)化生產(chǎn)。
2.碳化法
碳化法也是白云石中鈣鎂分離常用的方式，其基本工藝流程如下：
（1）煅燒：白云石在高溫條件下煅燒生成CaO和MgO粉末；
（2）消化：向上述粉末中加水消化并除去殘?jiān)螅纯傻玫骄频腃a（OH）2和Mg（OH）2漿體；
（3）碳化：漿體在碳化塔內(nèi)用CO2氣體碳化，Ca（OH）2被碳化生成CaCO3沉淀，Mg（OH）2被碳化形成可溶性鎂鹽Mg（HCO3）2而變成澄清液；
（4）熱解：Mg（HCO3）2經(jīng)煅燒后可生成輕質(zhì)MgCO3 ，MgCO3煅燒又可制備MgO。
碳化法是目前國(guó)內(nèi)工業(yè)生產(chǎn)中最常用的方法，但是該工藝對(duì)設(shè)備要求嚴(yán)格，而且操作比較復(fù)雜，不適用于實(shí)驗(yàn)室研究。
3.銨浸法
銨浸法是以煅燒白云石灰為原料，銨鹽作為浸出劑，對(duì)鈣鎂進(jìn)行浸取。
該法基本原理是：銨鹽溶液呈酸性，在加熱的條件下可與經(jīng)過(guò)消化的煅燒白云石灰反應(yīng)，生成可溶性的鎂鹽和鈣鹽，或者可溶性的鎂鹽和難溶性的鈣鹽。前者可以通過(guò)加入堿性物質(zhì)調(diào)節(jié)溶液PH值使得鎂鹽轉(zhuǎn)化為氫氧化鎂或碳酸鎂沉淀，從而分離鈣和鎂，后者直接過(guò)濾即可成功分離鈣和鎂。
相對(duì)而言，銨浸法反應(yīng)條件溫和、操作簡(jiǎn)單、生產(chǎn)成本低，而且鈣鎂的浸出率高，能夠更有效地分離鈣和鎂。
團(tuán)聚現(xiàn)象
由于納米材料具有許多傳統(tǒng)材料不具備的小尺寸效應(yīng)、宏觀量子隧道效應(yīng)、表面效應(yīng)等特殊性能而被廣泛應(yīng)用，但納米材料具有較大的比表面積，活性很高，極不穩(wěn)定，極其容易發(fā)生團(tuán)聚而失去原有的性質(zhì)，降低了材料的價(jià)值，對(duì)納米材料的制備、儲(chǔ)存造成了一定的難度，因此，納米材料的團(tuán)聚問(wèn)題是限制納米材料發(fā)展的關(guān)鍵技術(shù)問(wèn)題。
納米材料的團(tuán)聚分為軟團(tuán)聚、硬團(tuán)聚兩種。軟團(tuán)聚是由分子間作用、范德華力引起的，比較容易去除，而關(guān)于硬團(tuán)聚的形成原因目前有毛細(xì)管吸附理論、氫鍵理論、晶橋理論、化學(xué)鍵作用理論、表面原子擴(kuò)散鍵合機(jī)理五種觀點(diǎn)，但是到目前為止，還沒(méi)有統(tǒng)一的解釋。
而對(duì)于納米氧化鎂的防團(tuán)聚技術(shù)已有大量研究，主要有物理分散法和化學(xué)分散法。
物理分散是通過(guò)機(jī)械攪拌、超聲作用等物理方法使納米粒子均勻團(tuán)聚現(xiàn)象得以改善。
化學(xué)分散是通過(guò)表面改性的方法降低納米粒子之間的引力，對(duì)納米粒子的表面電性、官能團(tuán)、吸附性等加以改善，提高納米粒子的分散性，改善團(tuán)聚現(xiàn)象的一種方法�？煞譃橐韵聝纱箢�(lèi)：
1.表面化學(xué)修復(fù)
（1）偶聯(lián)劑法是利用偶聯(lián)劑同時(shí)具有親無(wú)機(jī)的基團(tuán)和親有機(jī)的基團(tuán)，利用偶聯(lián)劑對(duì)納米粒子進(jìn)行表面處理，既能改善提高納米粉體的分散性，有效改善團(tuán)聚現(xiàn)象，又能提高納米粒子在其他有機(jī)材料中的相容性。
（2）酯化反應(yīng)是指金屬氧化物與醇的反應(yīng)，對(duì)金屬氧化物納米粒子表面親水的特性變?yōu)楸砻媸杷�，減少納米粒子表面電荷，改善納米離子的分散性。
（3）表面接枝改性也是常見(jiàn)的一種表面改性方法。利用單體在引發(fā)劑作用下在無(wú)機(jī)納米粒子表面進(jìn)行聚合反應(yīng)，最終在納米粒子表面形成包覆層，或單體聚合的同時(shí)與無(wú)機(jī)納米粒子發(fā)生接枝反應(yīng)，增大納米粒子之間的斥力，有效改善納米粒子的團(tuán)聚問(wèn)題。
2.分散劑分散
分散劑分散在濕化學(xué)法中應(yīng)用較多，通過(guò)分散劑的加入，改變納米粒子的表面電荷分布，通過(guò)靜電穩(wěn)定機(jī)制、空間位障穩(wěn)定機(jī)制、電空間位障穩(wěn)定機(jī)制三種機(jī)制達(dá)到分散效果。
（1）靜電穩(wěn)定機(jī)制。
通過(guò)分散劑的加入使納米粒子與極性溶液接觸面形成雙電子層，增加粒子之間的靜電斥力，從而達(dá)到防止團(tuán)聚的目的；
（2）空間位障穩(wěn)定機(jī)制。
分散劑分子吸附纏繞在納米粒子周?chē)纬杀Ｗo(hù)層，增大了納米粒子之間的距離，減小了分子間作用力，從而使納米粒子能夠均勻分散；
（3）電空間位障穩(wěn)定機(jī)制。
若加入的分散劑是聚合電解質(zhì)，在特定情況下就能同時(shí)發(fā)揮靜電穩(wěn)定機(jī)制和空間位障作用起到雙重穩(wěn)定的效果。
水熱處理就是典型的分散劑分散處理法。除了使用純水作為溶劑外，還常加入礦化劑、表面活性劑等輔助水熱處理，通過(guò)水熱溫度、水熱時(shí)間、水熱介質(zhì)、表面活性劑等的改變控制晶體生長(zhǎng)速率，生長(zhǎng)取向，從而達(dá)到改變產(chǎn)物形貌、粒徑、分散性的目的。
小結(jié)
隨著社會(huì)的進(jìn)步和科技的發(fā)展，人們對(duì)礦產(chǎn)資源的有效開(kāi)發(fā)利用越來(lái)越受重視，以及對(duì)高強(qiáng)度、耐高溫、多功能高附加值的復(fù)合材料的需求越來(lái)越多，以白云石為原料制備粒徑均勻、分散性高的納米氧化鎂材料將會(huì)越來(lái)越受到重視。
參考來(lái)源
郭利丹.納米氧化鎂的制備及性能研究
黃春暉.白云石制備納米氧化鎂的研究
李松.高分散納米氧化鎂粒子的制備及其性能研究
王輝.球形納米氧化鎂團(tuán)聚粉末的制備研究
