中國粉體網訊 在先進封裝領域，玻璃芯基板憑借高密度、低翹曲、低成本等優勢，成為替代有機基板與硅轉接板的潛力選擇，有望推動半導體封裝產業升級。當前國內基板廠普遍采用“外部采購玻璃面板+自主完成后道加工”的模式，涵蓋TGV（玻璃通孔）制造、電鍍?nèi)�、上下增層及機加工等關鍵工序。然而，玻璃材料自身特性及新型工藝需求，使玻璃芯基板在加工、可靠性與檢測等方面面臨多重挑戰，制約其產業化進程。
TGV：核心部件卻問題最多
TGV作為玻璃芯基板的核心結構，其制備與服役過程的可靠性是當前業界研究的重點，也是技術落地的核心薄弱環節。
首先，加工過程中容易損壞，玻璃基板要經過多道工序、在不同設備間轉運，做TGV時，很容易產生肉眼難見的微小裂紋。這些裂紋會大大降低玻璃的強度，稍不注意就會碎裂，讓整塊基板報廢。
其次是應力問題，TGV里要鍍銅來傳導信號，電鍍時銅的結晶過程不均勻，會產生“殘余應力”，可能讓銅層開裂、變形，甚至整片脫落。為了緩解這個問題，行業通常會在電鍍后給基板“退火”（加熱再冷卻），可退火又會帶來新的熱應力，原因是玻璃和銅的熱膨脹率不一樣，加熱冷卻時收縮膨脹幅度不同，反而容易把玻璃撐裂。

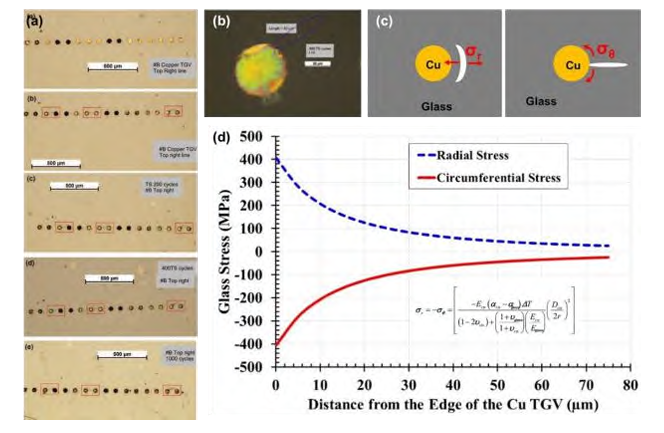

熱過程對TGV的影響 來源：Okoro.Monitoring of the Effect of Thermal Shock on Crack Growth in Copper Through-Glass Via Substrates
TGV與傳統TSV（硅通孔）的結構差異，進一步放大了熱應力帶來的問題。因制造工藝與應用需求，TGV直徑通常為TSV的10倍左右，使其承受更大熱應力，面臨TSV中少見的基材開裂與界面分層問題。
看不見、測不準，檢測成了大難題
玻璃最大的特點是透明，可這個特點在檢測時卻成了“絆腳石”。傳統基于純視覺的檢測手段難以適用，無法探查到界面的情況，比如線路有沒有空洞、界面有沒有分離，都很難發現。
而且，現在芯片的線路越來越細，玻璃芯基板上的線路已經到了微米級，普通設備根本測不了，必須用半導體制造前道的高精度設備，加上玻璃面板尺寸越來越大，這些檢測設備的成本也水漲船高，無形中提高了行業的入門門檻。雖然目前已有針對2微米線寬面板的檢測技術，但要實現大規模、低成本檢測，還有很長的路要走。
線路粘不牢，表面增層有煩惱
要在玻璃表面加線路層，銅和玻璃粘不牢也是一個繞不開的問題，玻璃表面又光滑又平整，銅線路沒法像在有機基板上那樣“抓牢”表面，很容易脫落。
為了解決這個問題，基板廠大多在開發玻璃表面“粗化”技術，把光滑的玻璃表面變得粗糙一些，讓銅線路能“嵌”進去，現在這項技術的效果已經能趕上傳統有機基板，但表面變粗糙會讓傳輸信號的線路變得不平整，增加信號傳輸?shù)摹白枇Α�，影響芯片性能�?/p>
學術界則更喜歡用“粘附層”的方法，在玻璃表面先鍍一層薄薄的金屬（比如TiW、Cr）或聚合物（比如聚酰亞胺），再在上面鍍銅，有實驗顯示，50納米厚、表面粗糙度4.4納米的TiW層，附著力最好；涂聚酰亞胺也能有效提高銅層的附著力，而且經過350℃高溫和-55℃到150℃的冷熱循環后，粘合力依然穩定。但這些方法的成本和量產兼容性，還需要進一步驗證。
總體而言，玻璃芯基板技術挑戰集中于TGV可靠性、檢測與評價體系完善、表面增層粘附性三大維度。未來需通過多工藝協同控制、檢測技術創新、粘附層工藝迭代及可靠性標準建立，突破現有瓶頸，推動玻璃芯基板實現產業化落地，為半導體封裝產業升級提供支撐。
